Seria de comutatoare TeSys Mini-Vario V6 de la Schneider Electric reprezintă un dispozitiv de comutare industrial profesional, de înaltă performanță, care constituie alegerea ideală pentru aplicații industriale, sisteme de control al motoarelor și rețele de distribuție. Acest comutator cu 3 poli și curent nominal de 175 A face parte din gama de produse TeSys VARIO, cunoscută pentru fiabilitatea și versatilitatea sa. Comutatorul V6 are parametri tehnici excelenți, printre care se remarcă tensiunea nominală de funcționare de 690 V c.a. la o frecvență de 50/60 Hz. Produsul este echipat cu 3 contacte NO (de închidere) și poate fi utilizat atât în rețele de curent alternativ (AC), cât și în rețele de curent continuu (DC). Din punct de vedere al puterii, asigură valori ridicate în diferite categorii și niveluri de tensiune: la 230-240 V, 30 kW (AC-3) și 30 kW (AC-23A), la 400-415 V oferă o putere de 37 kW (AC-3) și 45 kW (AC-23A), precum și la 690 V oferă o putere de 37 kW (AC-3) și 45 kW (AC-23A). La 500 V, ajunge chiar la 45 kW (AC-3) și 55 kW (AC-23A), ceea ce asigură o gamă largă de posibilități de aplicare. Corpul comutatorului este extrem de rezistent din punct de vedere tehnic, fapt demonstrat de durata de viață mecanică și electrică (în categoria AC-21) de 30.000 de cicluri. Gradul de protecție IP20 asigură protecția de bază, în timp ce tratamentul de protecție TC sporește durabilitatea produsului. Aparatul are o rezistență nominală la tensiune de impuls de 8 kV și poate suporta un curent de scurtcircuit de 2100 A timp de 1 secundă. Capacitatea de întrerupere la 400 V este de 1400 A (în categoriile AC-21A, AC-22A, AC-23A), ceea ce asigură o protecție excelentă în caz de suprasarcină. Capacitatea de pornire este de 1750 A (AC-22A și AC-23A) și, respectiv, 1600 A (AC-21A) la 400 V. Curentul de scurtcircuit condiționat este de 10 kA la 400 V, asociat cu o siguranță aM sau gG adecvată de 200 A. Corpul comutatorului TeSys V6 este flexibil din punct de vedere al montării, putând fi montat pe șină simetrică sau pe placă. Conectarea se realizează cu cleme cu șurub, care sunt potrivite pentru cabluri flexibile (cu manșon de capăt) de 70 mm² și cabluri rigide de 95 mm², cu un cuplu de strângere de 22,6 Nm. Produsul are dimensiuni compacte: 125 mm înălțime, 90 mm lățime și 90 mm adâncime, astfel încât poate fi integrat cu ușurință în diverse dulapuri de distribuție. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -20 °C și +50 °C și îndeplinește cerințele standardului IEC 60947-3. De asemenea, deține certificări UL, CSA, GL și UKCA, ceea ce demonstrează conformitatea sa cu normele internaționale de siguranță.

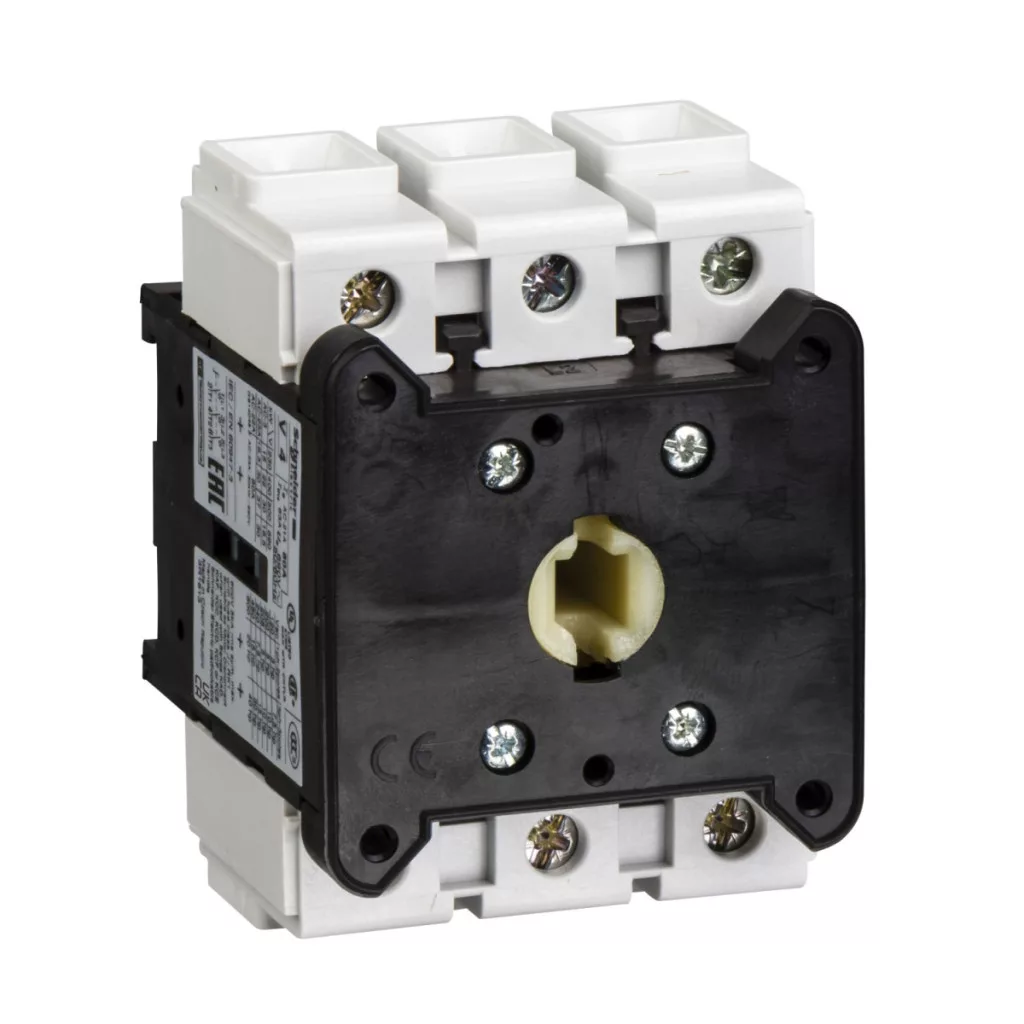

Schneider Electric TeSys Mini-Vario - V6 - Carcasă de comutare tripolară 175 A - Date tehnice
Caracteristici generale
Tipul produsului: Carcasă de comutare
Gama de produse: TeSys VARIO
Denumire scurtă a produsului: V
Nivel de performanță: Performanță ridicată
Parametri electrici
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Tipul rețelei: CA și CC
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare IEC [Ue]: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC în W:
30 kW 230...240 V (CA-3)
37 kW 400...415 V (AC-3)
37 kW 690 V (AC-3)
45 kW 500 V (AC-3)
45 kW 690 V (AC-23A)
55 kW 500 V (AC-23A)
30 kW 230...240 V (AC-23A)
45 kW 400...415 V (AC-23A)
Curent nominal de funcționare [Ie]: 83 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber [Ith]: 175 A
Curent termic convențional în spațiu închis [Ithe]: 140 A
Parametri de protecție
Capacitate de pornire (I Rms):
1750 A 400 V AC-22A
1750 A 400 V AC-23A
1600 A 400 V AC-21A
Capacitate de întrerupere:
1400 A 400 V (AC-21A)
1400 A 400 V (AC-22A)
1400 A 400 V (AC-23A)
Curent nominal de scurtcircuit condiționat:
10 kA 400 V - siguranță asociată 200 A aM
10 kA 400 V - siguranță asociată 200 A gG
Capacitate nominală de pornire la scurtcircuit [Icm]: 2,8 kA 400 V valoare de vârf
Clasă de funcționare intermitentă: 30
Potrivit pentru decuplare: Da
Tensiune nominală de impuls [Uimp]: 8 kV
Curent nominal efectiv de scurtă durată [Icw]: 2100 A 400 V durată: 1 s
Durată de viață și rezistență
Durată de viață mecanică: 30000 de cicluri
Durată de viață electrică:
30000 de cicluri AC-21
30000 de cicluri DC-1...5
Conectare și montare
Conectare terminal IEC:
Circuit de alimentare: borne cu șurub 70 mm² - flexibile - cu manșon de capăt
Circuit de alimentare: borne cu șurub 95 mm² - rigide
Cuplu de strângere: Circuit de alimentare: 22,6 N.m - pentru cleme cu șurub
Suport de montare:
Șină simetrică
Placă
Caracteristici fizice
Înălțime: 125 mm
Lățime: 90 mm
Adâncime: 90 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: UL, CSA, GL, UKCA
Grad de protecție: IP20 conform IEC 60529
Tratament de protecție: TC
Robustețe mecanică:
Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6
Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura aerului ambiant pentru funcționare: -20…50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
