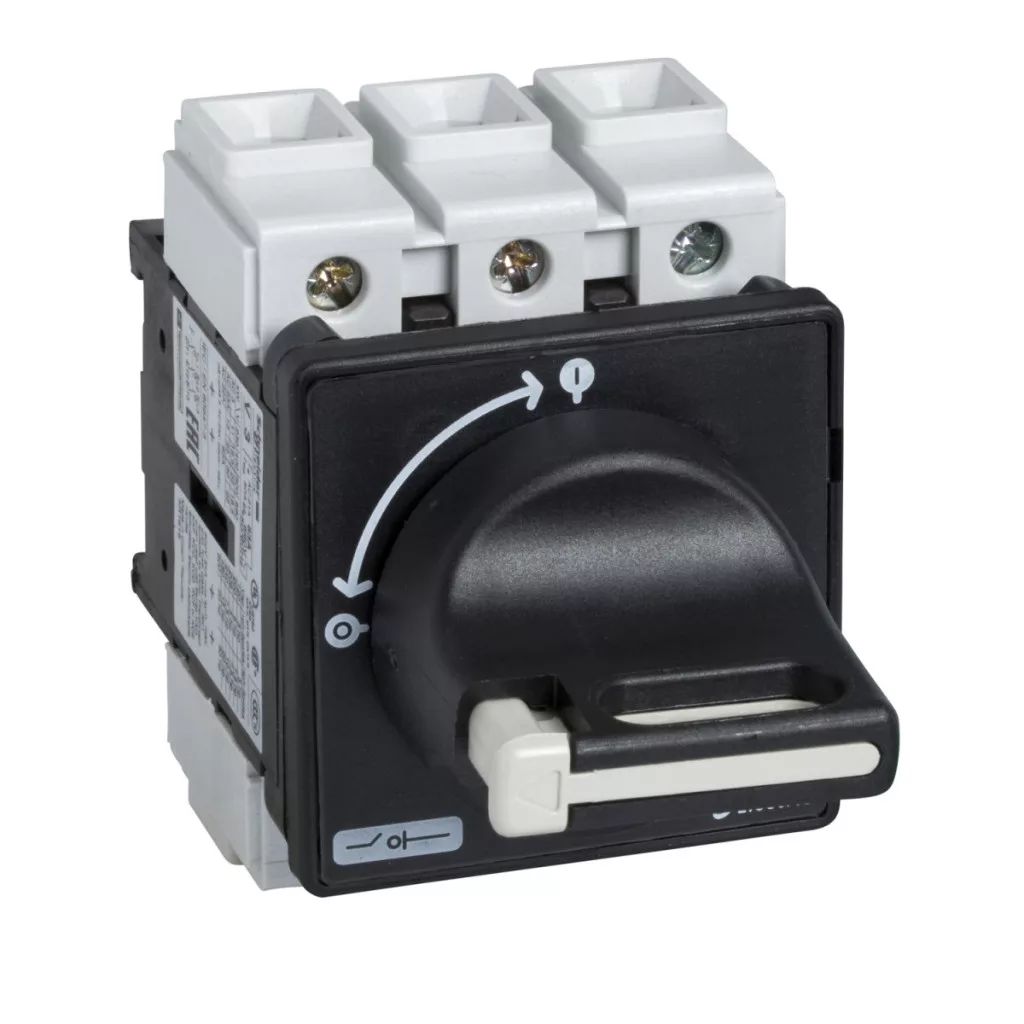

Întrerupătorul-separator Schneider Electric TeSys Mini-Vario VBD0 reprezintă o soluție excelentă pentru aplicațiile industriale în care este necesară o comutare fiabilă și sigură. Acest întrerupător principal de 25 A este conceput special pentru montarea pe ușă și poate fi fixat cu un singur orificiu de 22,5 mm, ceea ce simplifică semnificativ procesul de instalare și economisește timp în timpul execuției. Ca parte a gamei de produse TeSys VARIO, modelul VBD0 este disponibil în versiune tripolară (3P), cu 3 contacte NO. Aparatul are o tensiune nominală de funcționare de 690 V CA 50/60 Hz și poate fi utilizat la diferite niveluri de putere: 11 kW la 500 V (AC-23A), 11 kW la 690 V (AC-3), 15 kW la 690 V (AC-23A), 4 kW la 230-240 V (AC-3), 5,5 kW la 400-415 V (AC-3), 7,5 kW la 500 V (AC-3), 5,5 kW la 230-240 V (AC-23A) și 7,5 kW la 400-415 V (AC-23A). Curentul nominal de funcționare este de 14,5 A în categoria AC-23 la 400 V, în timp ce curentul termic convențional măsurat în aer liber este de 25 A, iar în spații închise este de 20 A. Întrerupătorul principal VBD0 se mândrește cu parametri tehnici remarcabili, inclusiv o capacitate de închidere de 250 A și o capacitate de întrerupere de 200 A la 400 V (în categoriile AC-21A, AC-22A, AC-23A). Curentul nominal de scurtcircuit este de 10 kA la 400 V, asociat cu un siguranțe de 25 A de tip aM sau gG. Capacitatea nominală de închidere la scurtcircuit este de 1 kA la 400 V la valoarea de vârf, în timp ce intensitatea curentului de scurtcircuit de scurtă durată este de 300 A la 400 V pentru o durată de 1 secundă. Rezistența nominală la tensiune de impuls este de 8 kV, iar comutatorul este adecvat și pentru decuplare (izolare). Comutatorul este acționat cu manetă rotativă, cu un element de comandă și o placă frontală de culoare neagră, care pot fi montate direct pe ușă. Elementul de comandă rotativ poate fi blocat cu 1-3 lacate (4-8 mm), asigurând protecția echipamentului împotriva intervențiilor neautorizate. Comutatorul are marcajul 0-1 și oferă o durabilitate remarcabilă: durata de viață mecanică este de 100.000 de cicluri de comutare, iar durata de viață electrică este de 100.000 de cicluri în categoriile AC-21 și 30.000 de cicluri în categoriile DC-1...5. Conectarea se realizează cu borne cu șurub, pentru cabluri rigide cu secțiune de până la 10 mm² și pentru cabluri flexibile cu capete izolate cu secțiune de până la 6 mm². Cuplul de strângere al bornelor cu șurub este de 2,1 Nm. Dimensiunile de bază ale dispozitivului sunt 60 x 60 mm, înălțimea este de 74 mm, iar lățimea de 60 mm. Gradul de protecție al comutatorului este IP20 conform IEC 60529, dar asigură protecție IP65 din partea frontală, astfel încât poate fi utilizat și în medii cu praf sau umede. Intervalul de temperatură de funcționare este cuprins între -20 °C și +50 °C, iar produsul are o robustețe mecanică excelentă, rezistând la vibrații cu frecvența de 10-150 Hz și amplitudinea de 1 g, precum și la șocuri cu durata de 11 ms și intensitatea de 30 g.
Schneider Electric TeSys Mini-Vario - VBD0 - Întrerupător principal complet 25 A, pentru montare pe ușă, 22,5 mm – date tehnice
Date generale
Seria: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VBD
Aplicație: Întreținere preventivă
Tipul produsului: Întrerupător-separator
Caracteristici suplimentare
Componența dispozitivului: Întrerupător, Manetă de comandă
Punct de fixare: Manetă de comandă: ușă, Comutator: ușă
Metodă de fixare: Gaură de 22,5 mm pentru maneta de acționare
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Caracteristici electrice
[Ue] Tensiune nominală de funcționare IEC: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC (W): 11 kW la 500 V (AC-23A), 11 kW la 690 V (AC-3), 15 kW la 690 V (AC-23A), 4 kW la 230...240 V (AC-3), 5,5 kW la 400...415 V (AC-3), 7,5 kW la 500 V (AC-3), 5,5 kW la 230...240 V (AC-23A), 7,5 kW la 400...415 V (AC-23A)
[Ie] Curent nominal de funcționare: 14,5 A AC-23 Ue: 400 V
[Ith] Curent termic convențional în aer liber: 25 A
[Ithe] Curent termic convențional în spațiu închis: 20 A
Capacitate de închidere (I Rms): 250 A la 400 V AC-21A, 250 A la 400 V AC-22A, 250 A la 400 V AC-23A
Capacitate de întrerupere: 200 A la 400 V (AC-21A), 200 A la 400 V (AC-22A), 200 A la 400 V (AC-23A)
Curent nominal de scurtcircuit condiționat: 10 kA la 400 V - siguranță asociată 25 A aM, 10 kA la 400 V - siguranță asociată 25 A gG
[Icm] Capacitate nominală de închidere la scurtcircuit: 1 kA la 400 V la valoarea de vârf
[Icw] Curent nominal de scurtcircuit de scurtă durată: 300 A la 400 V, durată: 1 s
[Uimp] Rezistență nominală la tensiune de impuls: 8 kV
Compatibilitate cu izolația: Da
Tipul rețelei: CA, DC
Caracteristici manetă
Clasă ciclu de funcționare intermitent: 30
Tip comandă: Manetă rotativă
Mod de fixare manetă rotativă: Direct
Culoarea manetei: Negru
Culoarea plăcii frontale a manetei: Negru
Posibilitatea de blocare a manetei rotative cu lacăt: 1-3 lacături 4...8 mm
Marcaj: 0 - 1
Durată de viață
Durată de viață mecanică: 100000 de cicluri
Durată de viață electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Conectare
Ieșire conector IEC: Circuit de curent puternic: borne cu șurub 10 mm² - compact, Circuit de curent puternic: borne cu șurub 6 mm² - flexibil - cu manșon de protecție la capătul firului
Cuplu de strângere: Circuit de curent puternic: 2,1 Nm - pe borne cu șurub
Date mecanice
Dimensiuni placă de bază: 60 x 60 mm
Înălțime: 74 mm
Lățime: 60 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: CCC, GL, UL, CSA, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura aerului ambiant în timpul funcționării: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător-separator principal
