Produsul Schneider Electric TeSys VARIO VBD1 este un întrerupător principal și un întrerupător de secțiune profesional, de înaltă performanță, conceput special pentru mediile industriale și pentru dulapurile de comandă. Acest întrerupător secțional de calitate superioară este alegerea ideală dacă sunteți în căutarea unei soluții fiabile, sigure și durabile pentru pornirea și oprirea sistemelor electrice, precum și pentru efectuarea sarcinilor de întreținere preventivă. Întrerupătorul principal TeSys VARIO VBD1 are o configurație cu 3 poli (3P) și 3 contacte NO (normal deschis). Tensiunea nominală de funcționare a dispozitivului este de 690 V c.a. 50/60 Hz, curentul nominal de funcționare este de 21,8 A (în categoria AC-23, la 400 V), iar curentul termic convențional în aer liber este de 32 A. Comutatorul poate fi utilizat în diferite categorii de putere: 11 kW la 500 V (AC-23A), 15 kW la 690 V (AC-23A), 7,5 kW la 500 V (AC-3), 7,5 kW la 690 V (AC-3), 1,5 kW la 230-240 V (AC-3), 5,5 kW la 230-240 V (AC-23A), 11 kW la 400-415 V (AC-23A) și 7,5 kW la 400-415 V (AC-3). Această versatilitate permite funcționarea fiabilă în diverse aplicații și la diferite tensiuni de rețea. TeSys VARIO VBD1 se mândrește cu parametri tehnici excepționali. Capacitatea de pornire la scurtcircuit (I Rms) este de 320 A la 400 V (în categoriile AC-21A, AC-22A, AC-23A), în timp ce capacitatea de întrerupere este de 250 A la 400 V (în categoriile AC-21A, AC-22A, AC-23A). Curentul nominal condițional de scurtcircuit este de 10 kA la 400 V (asociat cu un siguranțe de 35 A aM sau 35 A gG). Capacitatea nominală de pornire la scurtcircuit (Icm) este de 1 kA la 400 V (Ipeak), iar curentul nominal de scurtcircuit de scurtă durată (Icw) este de 384 A la 400 V, pe o durată de 1 secundă. Valoarea rezistenței nominale la tensiune de impuls (Uimp) este de 8 kV. Întrerupătorul este adecvat pentru deconectare și poate fi utilizat atât în rețelele de curent continuu (DC), cât și în cele de curent alternativ (AC). Întrerupătorul principal TeSys VARIO VBD1 are un design practic și ușor de utilizat. Dispozitivul este acționat cu manetă rotativă, mânerul putând fi montat direct pe ușă cu o singură gaură de 22,5 mm. Pe partea frontală a dispozitivului se află o manetă rotativă neagră, cu o fațadă neagră, pe care marcajul 0-1 indică poziția curentă a comutatorului. Maneta rotativă poate fi blocată cu 1-3 lacate de 4-8 mm, ceea ce sporește siguranța și împiedică accesul neautorizat. Durata de viață mecanică a comutatorului este de 100 000 de cicluri, în timp ce durata de viață electrică este de 100 000 de cicluri în categoria AC-21 și de 30 000 de cicluri în categoria DC-1...5. Conectarea terminalelor IEC pentru circuitele de putere se realizează cu cleme de strângere cu șurub, care sunt potrivite pentru cabluri solide de 10 mm² sau flexibile (cu manșon) de 6 mm². Cuplul de strângere recomandat pentru clemele de strângere este de 2,1 Nm.

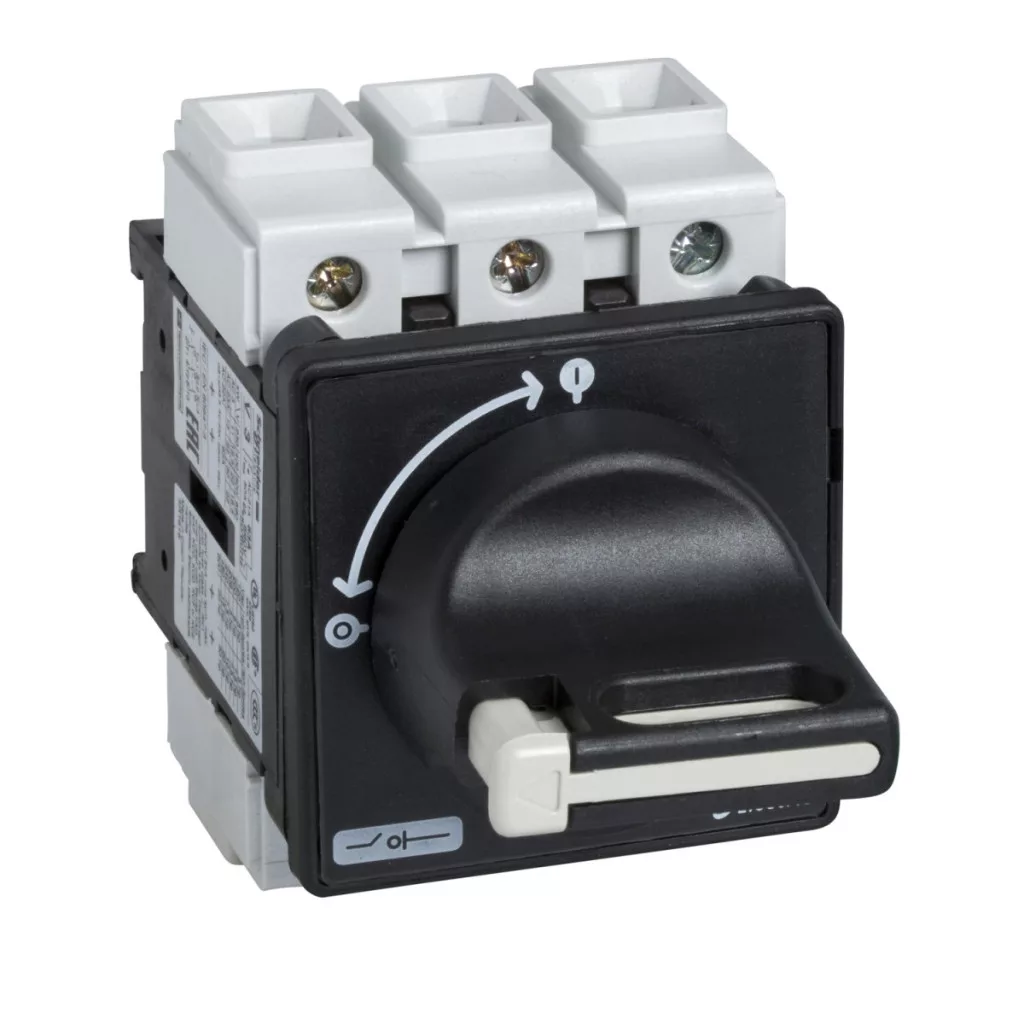

Schneider Electric TeSys Mini-Vario - VBD1 - Întrerupător principal complet 32A, pentru ușă, 22,5 mm date tehnice
Caracteristici principale
Tipul produsului: Întrerupător de secțiune
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă: VBD
Aplicație: Întreținere preventivă
Parametri tehnici
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Tensiune nominală de funcționare IEC [Ue]: 690 V CA 50/60 Hz
Curent nominal de funcționare [Ie]: 21,8 A CA-23 Ue: 400 V
Curent termic convențional în aer liber [Ith]: 32 A
Curent termic convențional în spațiu liber [Ithe]: 25 A
Putere nominală de funcționare IEC:
11 kW la 500 V (AC-23A)
15 kW la 690 V (AC-23A)
7,5 kW la 500 V (AC-3)
7,5 kW la 690 V (AC-3)
1,5 kW la 230-240 V (AC-3)
5,5 kW la 230-240 V (AC-23A)
11 kW la 400-415 V (AC-23A)
7,5 kW la 400-415 V (AC-3)
Capacitate de comutație
Capacitate de pornire (I Rms):
320 A la 400 V AC-21A
320 A la 400 V AC-22A
320 A la 400 V AC-23A
Capacitate de întrerupere:
250 A la 400 V (AC-21A)
250 A la 400 V (AC-22A)
250 A la 400 V (AC-23A)
Curent nominal de scurtcircuit condiționat: 10 kA la 400 V - siguranță asociată 35 A aM sau 35 A gG
Capacitate nominală de pornire la scurtcircuit [Icm]: 1 kA la 400 V la Ipeak
Curent nominal de scurtcircuit de scurtă durată [Icw]: 384 A la 400 V, durată: 1 s
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV
Caracteristici mecanice
Tipul de comandă: Mâner rotativ
Modul de montare a mânerului rotativ: Direct
Culoarea mânerului: Negru
Culoarea plăcii frontale a mânerului: Negru
Mâner rotativ cu încuietoare: 1-3 lacate de 4-8 mm
Marcaj: 0-1
Durată de viață mecanică: 100000 de cicluri
Durată de viață electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Conexiuni, dimensiuni
Conexiune terminal IEC:
Circuit de putere: cleme de strângere cu șurub 10 mm² - compact
Circuit de putere: cleme de strângere cu șurub 6 mm² - flexibil - cu manșon de capăt
Cuplu de strângere: Circuit de putere: 2,1 Nm - pe cleme de strângere cu șurub
Dimensiuni bază: 60 x 60 mm
Înălțime: 74 mm
Lățime: 60 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: UL, GL, CSA, CCC, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică:
Vibrații 10-150 Hz (1 gn) conform IEC 60068-2-6
Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura mediului de funcționare: -20-50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
