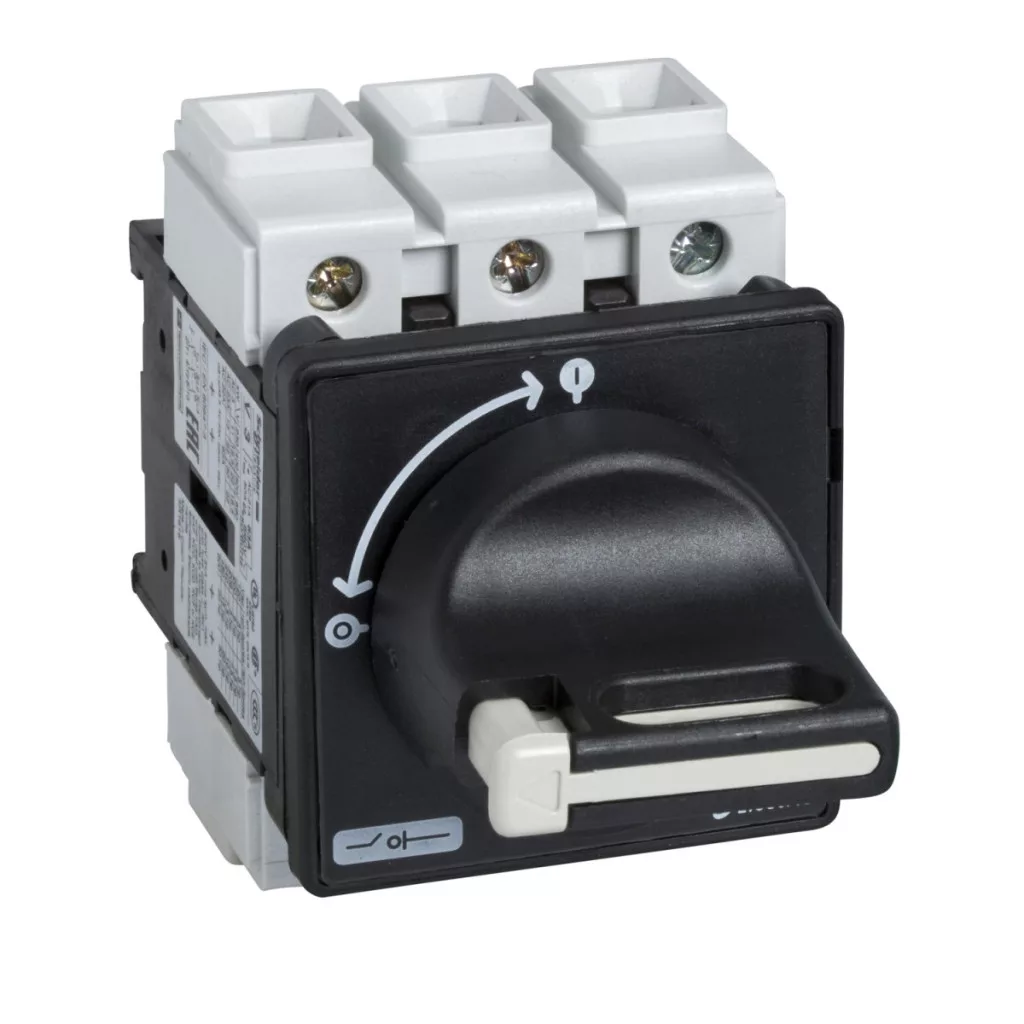

Schneider Electric TeSys Mini-Vario VBD2 este un întrerupător principal de înaltă calitate, conceput special pentru aplicații industriale și operațiuni de întreținere preventivă. Acest produs face parte din gama TeSys VARIO și se încadrează în categoria întrerupătoarelor de mare putere, asigurând o funcționare fiabilă chiar și în cele mai solicitante medii industriale. Comutatorul-separator VBD2 este un întrerupător principal trifazat (3P) de 40 A, care poate fi montat simplu și în siguranță pe ușă printr-o singură gaură de 22,5 mm. Întrerupătorul este realizat cu mâner rotativ direct, cu mâner și panou frontal negru, pe care marcajele 0-1 indică în mod clar starea actuală. Întrerupătorul are 3 contacte NO (normal deschise) și are proprietăți de izolare excelente, dovadă fiind rezistența la impulsuri de 8 kV. Produsul este adecvat pentru izolare, astfel încât puteți deconecta echipamentul de la rețeaua electrică în deplină siguranță. În ceea ce privește parametrii tehnici, TeSys VBD2 oferă performanțe remarcabile. Tensiunea nominală de funcționare este de 690 V CA 50/60 Hz, ceea ce permite o gamă largă de aplicații. Produsul a fost proiectat pentru diferite niveluri de putere: 11 kW la 690 V (AC-3), 15 kW la 690 V (AC-23A), 11 kW la 400-415 V (AC-3), 15 kW la 500 V (AC-3), 18,5 kW la 500 V (AC-23A), 5,5 kW la 230-240 V (AC-3), 7,5 kW la 230-240 V (AC-23A) și 15 kW la 400-415 V (AC-23A). Curentul nominal de funcționare este de 29 A în categoria AC-23 la 400 V. Curentul termic convențional măsurat în aer liber este de 40 A, iar în spațiu închis de 32 A. Capacitatea de pornire este de 400 A la 400 V (AC-21A, AC-22A, AC-23A), iar capacitatea de întrerupere este de 320 A la 400 V (AC-21A, AC-22A, AC-23A). Întrerupătorul principal Schneider Electric VBD2 oferă o durabilitate mecanică și electrică remarcabilă: durata de viață mecanică este de 100 000 de cicluri, iar durata de viață electrică este de 100 000 de cicluri în categoria AC-21 și de 30 000 de cicluri în categoria DC-1...5. Întrerupătorul poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu și oferă posibilitatea de a monta 1-3 lacate (cu tija de lacăt cu diametrul de 4-8 mm), împiedicând astfel pornirea neautorizată a echipamentului. În ceea ce privește conexiunile, produsul este dotat cu borne cu șurub, care pot fi utilizate pentru conductoare rigide cu secțiune de până la 10 mm² și pentru conductoare flexibile (cu capete izolate) cu secțiune de până la 6 mm². Cuplul de strângere recomandat este de 2,1 Nm pentru bornele cu șurub. Produsul are dimensiuni compacte: dimensiunea de bază este de 60 x 60 mm, înălțimea de 74 mm, iar lățimea de 60 mm. Comutatorul-separator Schneider Electric VBD2 are un grad de protecție IP20 conform standardului IEC 60529, iar varianta montată pe ușă asigură un grad de protecție IP65. Întrerupătorul principal poate fi utilizat la o temperatură ambiantă de -20...50 °C și are o rezistență mecanică excelentă: rezistă la vibrații cu frecvența de 10...150 Hz (1 gn) și la șocuri cu durata de 11 ms (30 Gn). Produsul are o rezistență la foc de 960 °C conform standardului IEC 60695-2-1. VBD2 deține numeroase certificări internaționale, inclusiv certificările CSA, CCC, GL, UL și UKCA, fiind conform cu standardul IEC 60947-3.
Schneider Electric TeSys Mini-Vario - VBD2 - Întrerupător principal complet 40 A, pentru montare pe ușă, 22,5 mm – specificații tehnice
Informații generale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VBD
Aplicație: Întreținere preventivă
Tipul produsului: Întrerupător-comutator
Execuție și montare
Componența dispozitivului: Mâner, Comutator
Suprafață de montare: Mâner: pe ușă, Comutator: pe ușă
Mod de montare: Gaură de 22,5 mm pentru mâner
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Caracteristici electrice
Tensiune nominală de funcționare IEC: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC (W): 11 kW la 690 V (AC-3), 15 kW la 690 V (AC-23A), 11 kW la 400-415 V (AC-3), 15 kW la 500 V (AC-3), 18,5 kW la 500 V (AC-23A), 5,5 kW la 230-240 V (AC-3), 7,5 kW la 230-240 V (AC-23A), 15 kW la 400-415 V (AC-23A)
Curent nominal de funcționare: 29 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber: 40 A
Curent termic convențional măsurat în spațiu închis: 32 A
Capacitate de pornire (I Rms): 400 A la 400 V AC-21A, 400 A la 400 V AC-22A, 400 A la 400 V AC-23A
Capacitate de întrerupere: 320 A la 400 V (AC-21A), 320 A la 400 V (AC-22A), 320 A la 400 V (AC-23A)
Curent nominal de scurtcircuit condiționat: 10 kA la 400 V - siguranță asociată 50 A aM, 10 kA la 400 V - siguranță asociată 50 A gG
Capacitate nominală de pornire la scurtcircuit: 1 kA la 400 V la valoarea de vârf
Curent nominal de rezistență de scurtă durată: 480 A la 400 V, durată: 1 s
Tensiune nominală de impuls: 8 kV
Compatibilitate cu izolația: Da
Tipul rețelei: DC, CA
Clasa de funcționare intermitentă: 30
Comandă și utilizare
Tipul de comandă: Mâner rotativ
Modul de montare a mânerului rotativ: Direct
Culoarea mânerului: Negru
Culoarea plăcii frontale a mânerului: Negru
Posibilitatea de blocare a mânerului rotativ cu lacăt: 1-3 lacăt de 4-8 mm
Marcaj: 0 - 1
Durată de viață mecanică: 100000 de cicluri
Durată de viață electrică: 100000 de cicluri AC-21, 30000 de cicluri DC-1...5
Conexiuni
Tip conexiune IEC: Circuit de alimentare: borne cu șurub 10 mm² - compact, Circuit de alimentare: borne cu șurub 6 mm² - flexibil - cu manșon de capăt
Cuplu de strângere: Circuit de alimentare: 2,1 Nm - pentru borne cu șurub
Dimensiuni
Dimensiune de bază: 60 x 60 mm
Înălțime: 74 mm
Lățime: 60 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: CSA, CCC, GL, UL, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10-150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura mediului de funcționare: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător principal de secționare
