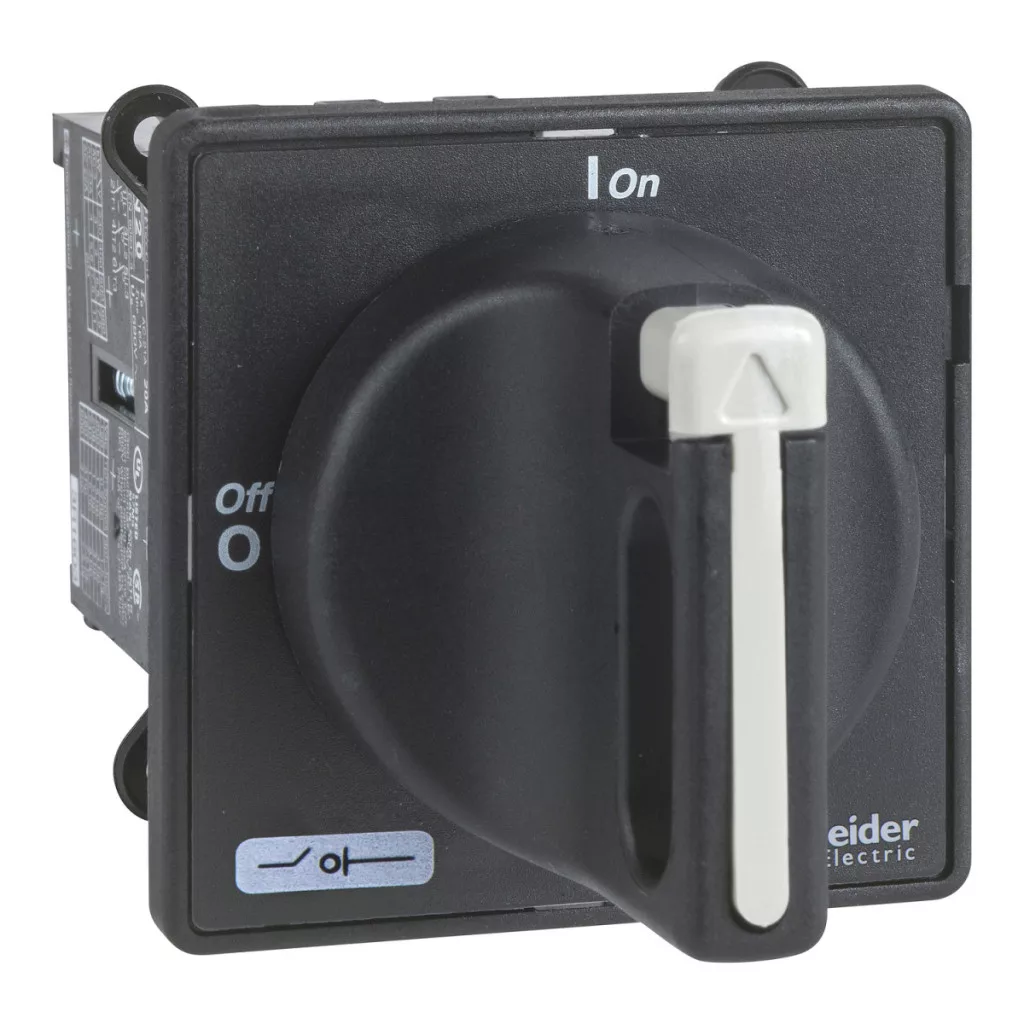

Întrerupătorul-separator Schneider Electric TeSys Mini-VARIO VBDN12 este un întrerupător de secționare profesional și compact, conceput special pentru montarea pe ușă. Acest model cu 3 poli și curent nominal de 12 amperi oferă o soluție simplă, dar eficientă pentru pornirea, oprirea și deconectarea în condiții de siguranță a sistemelor industriale. Principalul avantaj al întrerupătorului VBDN12 este ușurința montării: se poate fixa direct pe ușă cu o singură gaură de 22,5 mm diametru. Maneta de acționare de culoare neagră se montează direct, ceea ce asigură un aspect curat și estetic, garantând în același timp o durabilitate mecanică excelentă. Maneta este marcată cu 0-1 și poate fi blocată cu până la 3 încuietori, ceea ce împiedică acționarea neautorizată a echipamentului, sporind astfel siguranța muncii în timpul lucrărilor de întreținere. Parametrii tehnici sunt remarcabili: tensiune nominală de funcționare de 690 V c.a., curent termic convențional de 12 A și rezistență la impulsuri de 6 kV. Nivelul de protecție IP65 asigură o funcționare fiabilă chiar și în medii prafuite și umede. În categoria de utilizare AC-23A, comutatorul poate comuta un curent de 8,1 A la 400 V, ceea ce corespunde unei puteri nominale de 4 kW la 400-415 V și de 7,5 kW la 690 V. Durata de viață mecanică este de 50 000 de cicluri de comutare, iar durata de viață electrică, în categoria AC-21, este, de asemenea, de 50 000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung. Întrerupătorul TeSys Mini-VARIO VBDN12 este adecvat pentru izolare, putând fi utilizat în deplină siguranță și ca întrerupător de separare. Produsul este conform cu standardul IEC 60947-3 și deține numeroase certificări internaționale, printre care certificările UL, GL, CCC, CSA și UKCA. Intervalul de temperatură de funcționare este cuprins între -20 °C și +50 °C, ceea ce permite o utilizare pe scară largă în diverse medii industriale. Comutatorul rezistă la vibrații cu o intensitate de 5g și o frecvență între 10 și 150 Hz, precum și la șocuri cu o intensitate de 15g, ceea ce demonstrează designul său robust. Este flexibil din punct de vedere al conectării: produsul dispune de borne cu șurub, care pot fi utilizate atât cu cabluri rigide (până la 4 mm²), cât și cu cabluri flexibile cu capete de mufă, cu un cuplu de strângere de 0,7 Nm.
Schneider Electric TeSys Mini-Vario - VBDN12 - Întrerupător general, montabil pe ușă, diametru 22,5 mm, 12 A - specificații tehnice
Caracteristici principale
Gama de produse: TeSys
Denumirea produsului: TeSys Mini-VARIO
Denumire scurtă a dispozitivului: VBDN
Tipul produsului sau al componentei: Întrerupător-separator
Nivel de performanță: Standard
Descrierea polilor: 3P
Tipul și compoziția contactelor: 3 NO
Tipul rețelei: CA, CC
Tipul de comandă: Manetă rotativă
Modul de montare a manetei rotative: Direct
Culoarea mânerului: Negru
Culoarea plăcii frontale a mânerului: Negru
Închidere manetă cu zăvor: 1-3 zăvoare, 4...8 mm
Caracteristici suplimentare
Marcaj: 0-1
Bază de montare: Mâner: ușă, Comutator: ușă
Mod de fixare: Gaură de 22,5 mm pentru mâner
Tensiune nominală de funcționare: 690 V CA 50/60 Hz
Rezistență nominală la tensiune de impuls: 6 kV
Curent termic convențional în aer liber: 12 A
Curent termic convențional în circuit închis: 10 A
Curent nominal de funcționare: 8,1 A (AC-23) la 400 V
Putere nominală de funcționare:
3 kW la 230...240 V (AC-23A)
4 kW la 400...415 V (AC-23A)
5,5 kW la 500 V (AC-23A)
7,5 kW la 690 V (AC-23A)
1,5 kW la 230...240 V (AC-3)
3 kW la 400...415 V (AC-3)
4 kW la 500 V (AC-3)
4 kW la 690 V (AC-3)
Clasa de funcționare intermitentă: 30
Capacitate de scurtcircuit (I Rms): 120 A la 400 V AC-21A, AC-22A, AC-23A
Capacitate de suportare a curentului de scurtcircuit de vârf: 0,5 kA la 400 V
Intensitate nominală de curent de scurtcircuit de scurtă durată: 140 A la 400 V, durată: 1 s
Intensitate nominală de curent de scurtcircuit condiționat: 6 kA la 400 V - siguranță asociată 12 A aM, 6 kA la 400 V - siguranță asociată 12 A gG
Capacitate de întrerupere: 120 kA la 400 V (AC-21A, AC-22A, AC-23A)
Componența dispozitivului: Comutator, Mâner
Durată de viață mecanică: 50000 de cicluri
Durată de viață electrică: 30000 de cicluri DC-1...5, 50.000 de cicluri la AC-21
Compatibilitate cu izolația: Da
Conexiuni - conectori: Circuit de alimentare: borne cu șurub 4 mm² - flexibile - cu manșon de protecție, Circuit de alimentare: borne cu șurub 4 mm² - compacte
Cuplu de strângere: Circuit de alimentare: 0,7 Nm - borne cu șurub
Dimensiunea plăcii frontale a mânerului: 60 x 60 mm
Înălțime: 60 mm
Lățime: 60 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: UL, GL, CCC, CSA, UKCA
Protecție: TC
Grad de protecție IP: IP65
Robustețe mecanică: Vibrații 10...150 Hz (5 gn) conform IEC 60068-2-6, Șocuri 11 ms (15 gn) conform IEC 60068-2-27
Temperatură de funcționare: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
