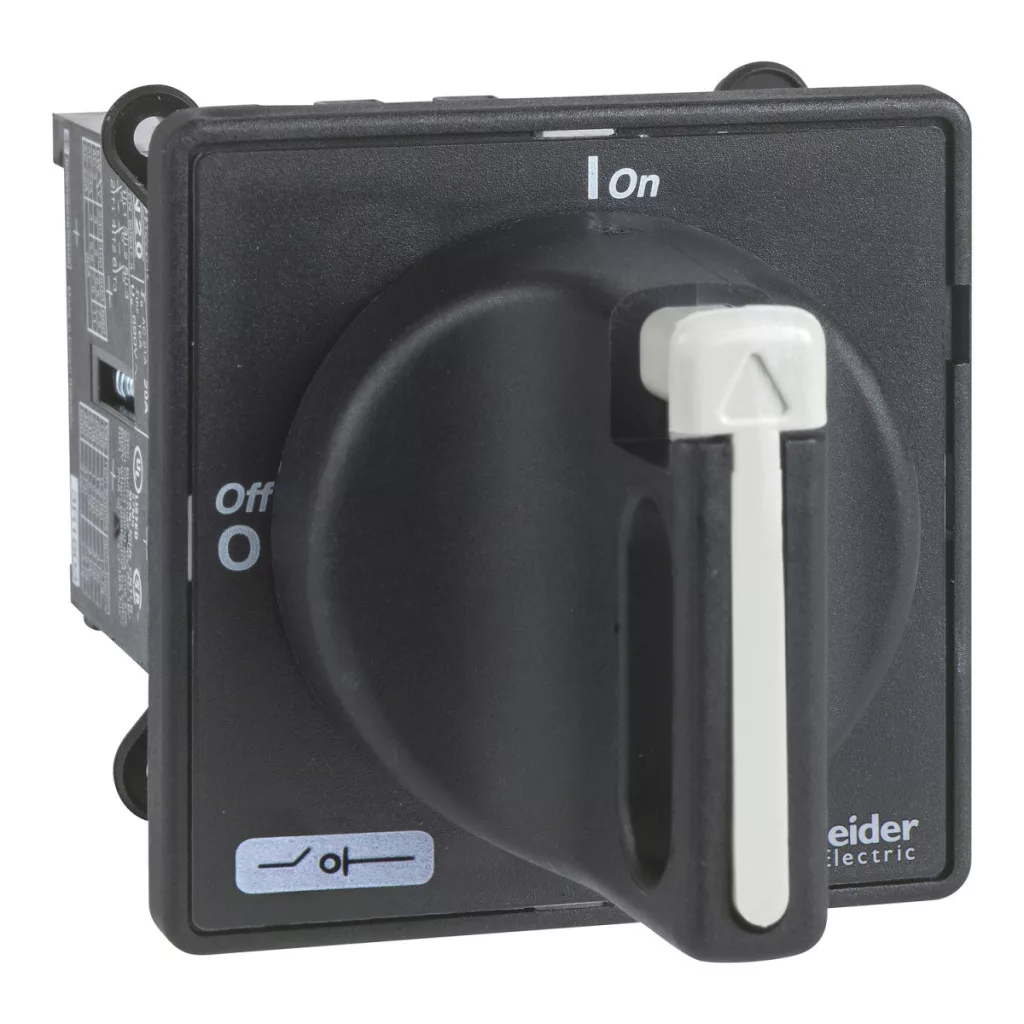

Întrerupătorul principal Schneider Electric TeSys Mini-VARIO VBDN20 este un dispozitiv de comutare și decuplare versatil, montabil pe ușă, care oferă o soluție ideală pentru aplicații industriale și sisteme de control al mașinilor. Datorită designului său simplu, dar robust, produsul funcționează fiabil chiar și în condiții de mediu variate, asigurând în același timp deconectarea în siguranță a echipamentelor de la rețea. TeSys Mini-VARIO VBDN20 este un întrerupător-separator cu 3 poli și 3 contacte NO (deschise în poziția de repaus), care poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu. Dispozitivul poate fi montat pe o ușă cu un singur orificiu de 22,5 mm diametru, iar maneta rotativă și placa frontală de culoare neagră îi conferă un aspect elegant. Poziția comutatorului este indicată clar prin marcajul 0-1, iar pentru siguranță, maneta rotativă poate fi blocată cu 1-3 lacate (cu diametrul de 4-8 mm), împiedicând comutarea accidentală sau neautorizată. Din punct de vedere tehnic, VBDN20 prezintă numeroase caracteristici avantajoase. Tensiunea nominală de funcționare de 690 V c.a. și rezistența la tensiune de impuls de 6 kV asigură o protecție excelentă. Curentul termic convențional în aer liber (Ith) este de 20 A, iar în mediu închis (Ithe) de 16 A. Curentul nominal de funcționare (Ie) este de 11 A la 400 V în categoria AC-23. În ceea ce privește puterea, în categoria de utilizare AC-23A, aparatul suportă 4 kW la 230-240 V, 5,5 kW la 400-415 V, 7,5 kW la 500 V și 11 kW la 690 V. În categoria de aplicare AC-3, aparatul suportă 3 kW la 230-240 V, 4 kW la 400-415 V și 5,5 kW atât la 500 V, cât și la 690 V. Aparatul de comutare are o capacitate de pornire la scurtcircuit de 200 A (Icm) la 400 V, ceea ce înseamnă o valoare de vârf de 0,5 kA, precum și o capacitate de suportare a curentului de scurtcircuit de scurtă durată (Icw) de 140 A timp de 1 secundă. Structura TeSys Mini-VARIO VBDN20 constă din două componente principale: comutatorul propriu-zis și maneta de acționare. Durabilitatea mecanică este remarcabilă, asigurând 50.000 de cicluri de comutare, în timp ce durata de viață electrică este de 30.000 de cicluri în categoria DC-1...5 și de 50.000 de cicluri în categoria AC-21. Conform standardului IEC 60947-3, este adecvat pentru deconectare. Conectările se realizează cu borne cu șurub, care sunt adecvate pentru cabluri solide sau torsadate (cu capete izolate) cu secțiune transversală de 4 mm². Cuplul de strângere al bornelor este de 0,7 Nm. Partea frontală a dispozitivului are dimensiunile de 60 x 60 mm, iar lățimea, înălțimea și adâncimea totală sunt de 60 mm. Produsul are gradul de protecție IP65, fiind astfel extrem de rezistent la pătrunderea prafului și a jetului de apă. Intervalul de temperatură de funcționare este cuprins între -20 și +50 °C, iar robustețea mecanică corespunde standardelor IEC 60068-2-27 (rezistență la șocuri de 11 ms, 15 gn) și IEC 60068-2-6 (rezistență la vibrații de 10-150 Hz, 1 gn). TeSys Mini-VARIO VBDN20 deține mai multe certificări internaționale, inclusiv certificările CSA, UL, CCC, GL și UKCA.
Schneider Electric TeSys Mini-Vario - VBDN20 - Întrerupător principal, montabil pe ușă, diametru 22,5 mm, 20 A - specificații tehnice
Caracteristici principale
Gama de produse: TeSys
Denumirea produsului: TeSys Mini-VARIO
Denumire scurtă a dispozitivului: VBDN
Tipul produsului sau al componentei: Întrerupător-separator
Nivel de putere: Normal
Descrierea polilor: 3P
Tipul și compoziția contactelor: 3 NO
Tipul rețelei: DC, AC
Control și operare
Tipul de control: Manetă rotativă
Modul de montare a manetei rotative: Direct
Culoarea mânerului: Negru
Culoarea plăcii frontale a mânerului: Negru
Posibilitatea de blocare a manetei cu zăvor: 1-3 încuietori, 4-8 mm
Informații suplimentare
Marcaj: 0-1
Suprafață de montare: Mâner: ușă, Comutator: ușă
Mod de fixare: Gaură de 22,5 mm pentru mâner
Caracteristici electrice
Tensiune nominală de funcționare: 690 V CA 50/60 Hz
Rezistență nominală la tensiune de impuls: 6 kV
Curent termic convențional în aer liber: 20 A
Curent termic convențional în circuit închis: 16 A
Curent nominal de funcționare: 11 A (AC-23) la 400 V
Putere
Putere nominală de funcționare în W:
4 kW la 230-240 V (AC-23A)
5,5 kW la 400-415 V (AC-23A)
7,5 kW la 500 V (AC-23A)
11 kW la 690 V (AC-23A)
3 kW la 230-240 V (AC-3)
4 kW la 400-415 V (AC-3)
5,5 kW la 500 V (AC-3)
5,5 kW la 690 V (AC-3)
Capacitate de comutație
Capacitate de pornire (I Rms): 200 A la 400 V CA-21A, 200 A la 400 V CA-22A, 200 A la 400 V AC-23A
Capacitate nominală de pornire la scurtcircuit: 0,5 kA la 400 V, valoare de vârf
Intensitate nominală de curent de scurtcircuit de scurtă durată: 140 A la 400 V, durată: 1 s
Curent de scurtcircuit condiționat: 6 kA la 400 V - siguranță asociată 20 A aM, 6 kA la 400 V - siguranță asociată 20 A gG
Capacitate de întrerupere: 200 kA la 400 V (AC-21A), 200 kA la 400 V (AC-22A), 200 kA la 400 V (AC-23A)
Caracteristici constructive
Componența dispozitivului: Mâner, Comutator
Durată de viață mecanică: 50000 de cicluri
Durată de viață electrică: 30000 de cicluri DC-1...5, 50.000 de cicluri la AC-21
Potrivit pentru deconectare: Da
Conexiuni - cleme: Circuit: cleme de strângere cu șurub de 4 mm² - flexibile - cu manșon de protecție, Circuit: cleme de strângere cu șurub de 4 mm² - compacte
Cuplu de strângere: Circuit electric: 0,7 Nm - pe cleme de strângere cu șurub
Dimensiuni
Dimensiunea plăcii frontale a mânerului: 60 x 60 mm
Înălțime: 60 mm
Lățime: 60 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: CSA, UL, CCC, GL, UKCA
Tratament de protecție: TC
Grad de protecție IP: IP65
Robustețe mecanică: Șocuri 11 ms (15 gn) conform IEC 60068-2-27, Vibrații 10-150 Hz (1 gn) conform IEC 60068-2-6
Temperatura mediului în timpul funcționării: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
