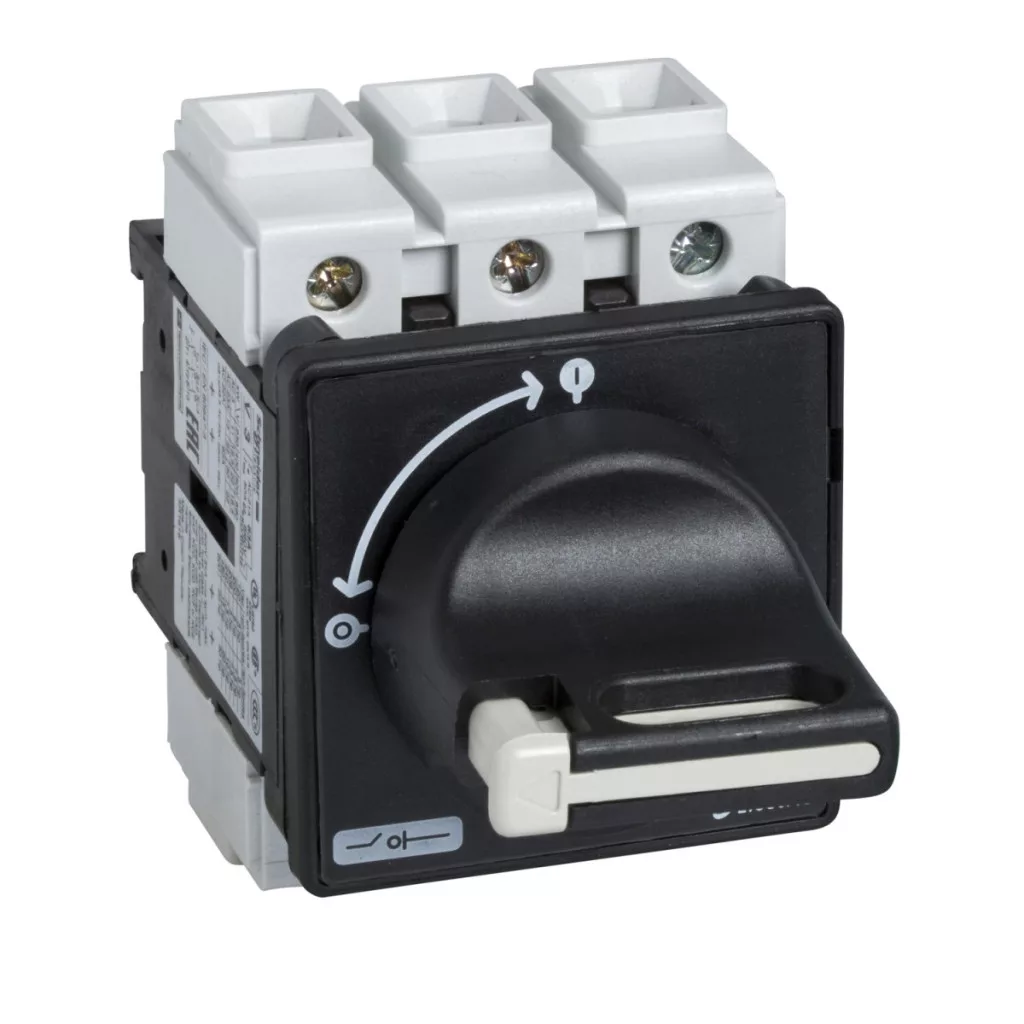

Schneider Electric TeSys VARIO VBF0 este un întrerupător-separator principal de înaltă performanță, cu 3 poli, care reprezintă alegerea perfectă pentru aplicațiile de întreținere preventivă. Acest produs de calitate superioară face parte din gama TeSys, care oferă o soluție fiabilă și durabilă pentru aplicațiile din mediul industrial. Datorită designului compact și curentului nominal de 25 A, dispozitivul cu codul VBF0 poate fi utilizat în mod versatil în diverse sisteme. Întrerupătorul-separator TeSys VARIO VBF0 are o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz. Dispozitivul asigură diferite puteri de funcționare în diverse categorii de aplicații: 11 kW la 500 V AC-23A, 11 kW la 690 V AC-3, 15 kW la 690 V AC-23A, 4 kW la 230-240 V AC-3, 5,5 kW la 400-415 V AC-3, 7,5 kW la 500 V AC-3, 5,5 kW la 230-240 V AC-23A și 7,5 kW la 400-415 V AC-23A. Curentul nominal de funcționare este de 14,5 A la 400 V AC-23, curentul termic măsurat în aer liber este de 25 A, iar în spații închise de 20 A. Întrerupătorul-separator TeSys VARIO VBF0 are o capacitate de pornire excelentă (250 A la 400 V AC-21A, în categoriile AC-22A și AC-23A) și capacitate de întrerupere (200 A la 400 V în categoriile AC-21A, AC-22A și AC-23A). Curentul nominal de scurtcircuit condiționat este de 10 kA la 400 V, asociat cu un siguranțe de 25 A aM sau gG. Capacitatea nominală de pornire la scurtcircuit este de 1 kA la 400 V, iar curentul nominal de scurtcircuit de scurtă durată este de 300 A la 400 V pentru o durată de 1 secundă. Rezistența la tensiune de impuls este de 8 kV și este adecvat pentru deconectare, ceea ce este deosebit de important din punctul de vedere al întreținerii în condiții de siguranță. Poate fi utilizat atât în rețele de curent continuu (DC), cât și în rețele de curent alternativ (AC). Întrerupătorul-separator TeSys VARIO VBF0 este prevăzut cu un manetă de acționare de culoare neagră, care poate fi montată direct și poate fi blocată cu 1 până la 3 zăvoare (4-8 mm), oferind o siguranță sporită. Comutatorul este prevăzut cu marcajul 0-1 și are o durată de viață mecanică (100.000 de cicluri) și electrică (100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5) excelentă. Conectarea la circuitul de alimentare este asigurată de borne cu șurub, care sunt potrivite pentru cabluri rigide de 10 mm² sau cabluri flexibile cu manșon de 6 mm². Cuplul de strângere al bornelor cu șurub este de 2,1 Nm. Dimensiunile de bază ale dispozitivului sunt 60 x 60 mm, înălțimea este de 74 mm, iar lățimea de 60 mm. Întrerupătorul are gradul de protecție IP20 conform IEC 60529, precum și protecție IP65, care protejează excelent dispozitivul împotriva pătrunderii prafului și umezelii. Intervalul de temperatură de funcționare al întrerupătorului-separator TeSys VARIO VBF0 este cuprins între -20 °C și +50 °C, iar acesta prezintă o robustețe mecanică excelentă: rezistă la vibrații de 10-150 Hz (1 gn) conform IEC 60068-2-6 și la șocuri de 11 ms (30 Gn) conform IEC 60068-2-27.
Date tehnice TeSys VARIO VBF0
Informații generale
Denumirea produsului: TeSys VARIO
Gama de produse: TeSys
Denumirea scurtă a dispozitivului: VBF
Aplicația dispozitivului: Întreținere preventivă
Tipul produsului: Comutator-separator
Caracteristici tehnice
Componența dispozitivului: Mâner și comutator
Bază de montare: Mâner: ușă, Comutator: ușă
Mod de montare: cu 4 șuruburi la mâner
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Parametri electrici
Tensiune nominală de funcționare IEC: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC: 11 kW la 500 V (AC-23A), 11 kW la 690 V (AC-3), 15 kW la 690 V (AC-23A), 4 kW la 230-240 V (AC-3), 5,5 kW la 400-415 V (AC-3), 7,5 kW la 500 V (AC-3), 5,5 kW la 230-240 V (AC-23A), 7,5 kW la 400-415 V (AC-23A)
Curent nominal de funcționare: 14,5 A la AC-23 400 V
Curent termic convențional măsurat în aer liber: 25 A
Curent termic convențional măsurat în spațiu închis: 20 A
Capacitate de pornire: 250 A la 400 V (AC-21A, AC-22A, AC-23A)
Capacitate de întrerupere: 200 A la 400 V (AC-21A, AC-22A, AC-23A)
Curent nominal de scurtcircuit condiționat: 10 kA la 400 V - siguranță asociată 25 A aM, 10 kA la 400 V - siguranță asociată 25 A gG
Capacitate nominală de cuplare la scurtcircuit: 1 kA la 400 V
Intensitate nominală de scurtcircuit de scurtă durată: 300 A la 400 V, durată: 1 s
Tensiune nominală de impuls: 8 kV
Aptitudine de decuplare: Da
Tipul rețelei: DC, AC
Caracteristici fizice
Tipul de comandă: Mâner rotativ
Modul de montare a mânerului rotativ: Direct
Culoarea mânerului: Negru
Culoarea plăcii frontale a mânerului: Negru
Mâner rotativ cu încuietoare: 1-3 lacate 4-8 mm
Marcaj: 0 - 1
Durată de viață mecanică: 100000 de cicluri
Durată de viață electrică: 100000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Ieșire conector IEC: Circuit de alimentare: borne cu șurub 10 mm² - compact, Circuit de alimentare: borne cu șurub 6 mm² - flexibil - cu manșon terminal
Cuplu de strângere: Circuit de alimentare: 2,1 Nm - la bornele cu șurub
Dimensiune de bază: 60 x 60 mm
Înălțime: 74 mm
Lățime: 60 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: CSA, UL, CCC, GL, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10-150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatură de funcționare: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător-separator principal
