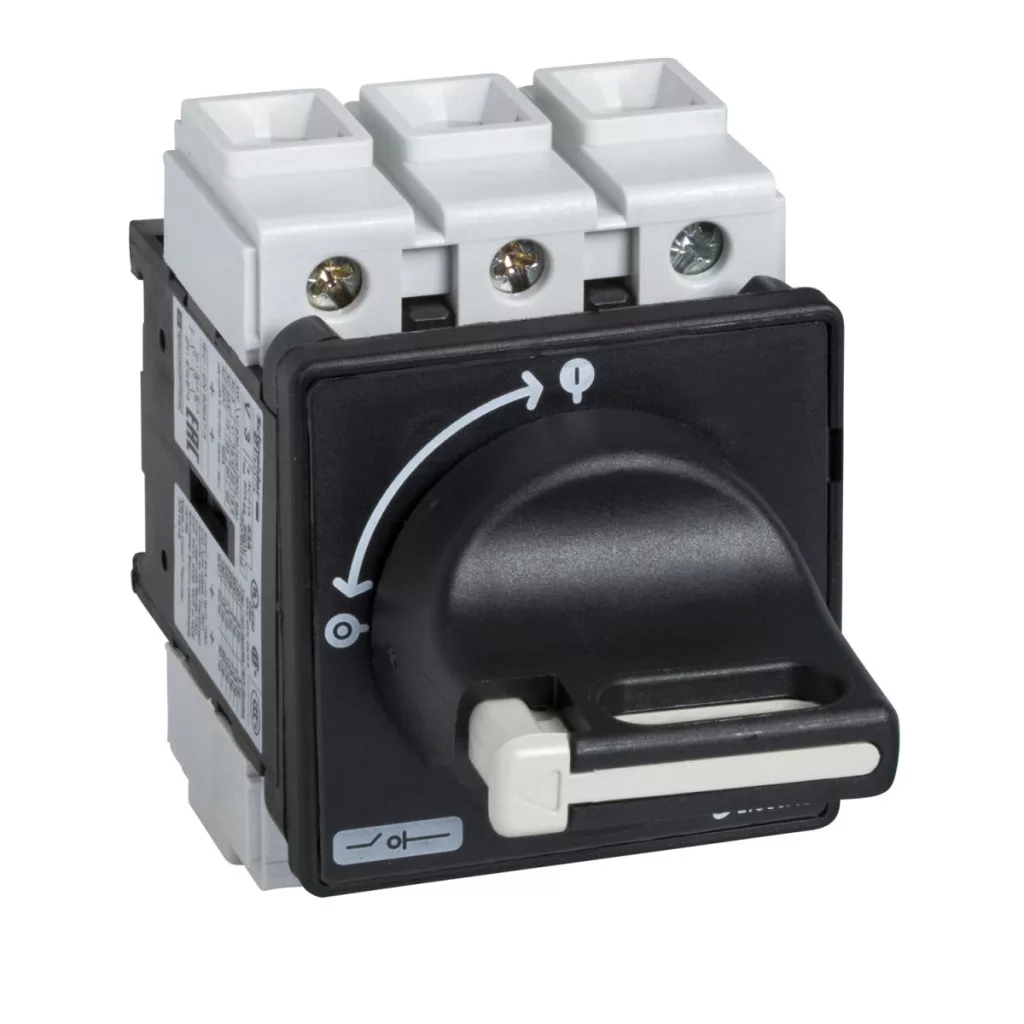

Întrerupătorul-separator de tip VBF3 din seria TeSys VARIO de la Schneider Electric este o componentă electrică industrială de mare putere și cu utilizare versatilă, recomandată în special pentru operațiuni de întreținere preventivă. Acest dispozitiv, care îndeplinește funcția de întrerupător principal, are o capacitate nominală de 63 A și este disponibil într-o versiune montabilă pe ușă. În ciuda dimensiunilor sale compacte (60 x 60 x 83 mm), VBF3 se mândrește cu parametri electrici remarcabili. Dispozitivul este trifazic (3P), are trei contacte NO și este adecvat chiar și pentru utilizarea în rețele cu tensiune de până la 690 V c.a. (50/60 Hz). Dispune de date detaliate privind performanța pentru diferite domenii de aplicare: în modul de funcționare AC-3 poate comuta 11 kW (230...240 V), 18,5 kW (400...415 V) și 18,5 kW (690 V), în timp ce în modul de funcționare AC-23A aceste valori sunt de 15 kW (230...240 V), 22 kW (400...415 V) și 22 kW (690 V). Curentul nominal de funcționare este de 41,5 A în categoria AC-23 la o tensiune de 400 V, curentul termic măsurat în aer liber convențional este de 63 A, iar curentul termic în carcasă este de 50 A. TeSys VBF3 are o capacitate de comutație remarcabilă: curent de pornire de 630 A la 400 V (în modurile de funcționare AC-21A, AC-22A, AC-23A), precum și curent de oprire de 500 A la 400 V în aceleași moduri de funcționare. Oferă protecție adecvată și în ceea ce privește parametrii de scurtcircuit: suportă un curent de scurtcircuit condițional de 10 kA la 400 V, asociat cu un siguranțe de 63 A de tip aM sau gG. Rezistența la tensiune de impuls este de 8 kV, iar dispozitivul este adecvat pentru deconectare, adică întrerupe în siguranță circuitul electric. Dispozitivul poate fi acționat cu ajutorul unui mâner rotativ, care poate fi montat direct și este de culoare neagră. Mânerul poate fi blocat cu 1-3 zăvoare de 4...8 mm pentru a evita comutările accidentale. Comutatorul este prevăzut cu marcajele 0-1 pentru identificarea clară a pozițiilor de comutare. Durata de viață atât mecanică, cât și electrică este de 30.000 de cicluri de comutare (în categoriile AC-21 și DC-1...5), ceea ce asigură o funcționare fiabilă pe termen lung. Conectarea se realizează cu cleme de strângere cu șurub, până la 25 mm² în cazul cablurilor rigide și până la 16 mm² în cazul cablurilor flexibile cu capete izolate. Șuruburile trebuie strânse cu un cuplu de 4 Nm pentru o fixare corespunzătoare. Dispozitivul are grad de protecție IP20, iar unitatea completă are grad de protecție IP65, oferind astfel o protecție eficientă împotriva prafului și a stropirii cu apă. Comutatorul-separator poate fi utilizat într-un interval de temperatură de funcționare de -20...50 °C și are o robustețe mecanică excelentă: rezistă la vibrații de 10...150 Hz (1 gn) și la șocuri cu durata de 11 ms (30 Gn), conform standardelor IEC 60068-2.
Schneider Electric TeSys Mini-Vario - VBF3 - Întrerupător principal complet 63 A, pentru montare pe ușă, cu fixare prin șuruburi – specificații tehnice
Caracteristici principale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VBF
Aplicație: Întreținere preventivă
Tipul produsului: Întrerupător-separator
Caracteristici suplimentare
Componența dispozitivului: Întrerupător, Mâner
Suport de montare: Mâner: ușă, Comutator: ușă
Mod de montare: cu 4 șuruburi la mâner
Nivel de performanță: Performanță ridicată
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Parametri electrici
Tensiune nominală de funcționare IEC: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC în W: 11 kW 230...240 V (AC-3), 22 kW 500 V (AC-3), 22 kW 690 V (AC-23A), 30 kW 500 V (AC-23A), 18,5 kW 400...415 V (AC-3), 18,5 kW 690 V (AC-3), 15 kW 230...240 V (AC-23A), 22 kW 400...415 V (AC-23A)
Curent nominal de funcționare: 41,5 A AC-23 Ue: 400 V
Curent termic convențional în aer liber: 63 A
Curent termic convențional în circuit închis: 50 A
Capacitate de pornire (I Rms): 630 A 400 V AC-21A, 630 A 400 V AC-22A, 630 A 400 V AC-23A
Capacitate de întrerupere: 500 A 400 V (AC-21A), 500 A 400 V (AC-22A), 500 A 400 V (AC-23A)
Curent nominal condițional de scurtcircuit: 10 kA 400 V - siguranță asociată 63 A aM, 10 kA 400 V - siguranță asociată 63 A gG
Capacitate nominală de pornire la scurtcircuit: 2,1 kA 400 V Ipeak
Curent nominal de scurtcircuit de scurtă durată: 756 A 400 V durată: 1 s
Rezistență nominală la tensiune de impuls: 8 kV
Aptitudine pentru izolație: Da
Tipul rețelei: DC, AC
Clasa de funcționare intermitentă: 30
Caracteristici fizice
Tipul de comandă: Mâner rotativ
Stil de montare a mânerului rotativ: Direct
Culoarea mânerului: Negru
Culoarea plăcii frontale a mânerului: Negru
Închidere mâner rotativ cu zăvor: 1-3 zăvoare 4...8 mm
Marcaj: 0 - 1
Durată de viață mecanică: 30000 de cicluri
Durată de viață electrică: 30000 de cicluri AC-21, 30000 de cicluri DC-1...5
Terminale de conectare IEC: Circuit de alimentare: borne cu șurub 25 mm² - compact, Circuit de alimentare: borne cu șurub 16 mm² - flexibil - cu manșon de capăt
Cuplu de strângere: Circuit de alimentare: 4 N.m - pe cleme cu șurub
Dimensiune bază: 60 x 60 mm
Înălțime: 83 mm
Lățime: 60 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: CSA, UL, CCC, GL, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura aerului ambiant în timpul funcționării: -20…50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător-separator principal
