Întrerupătorul-separator Schneider Electric TeSys Mini-Vario VBF4 este un dispozitiv de comandă industrial de înaltă calitate, care oferă o soluție eficientă pentru deconectarea în siguranță a instalațiilor electrice. Ca parte a gamei de produse TeSys VARIO, acest dispozitiv a fost proiectat special pentru aplicații de întreținere preventivă, fiind astfel o alegere ideală în mediile industriale, unde întreținerea periodică și deconectarea în condiții de siguranță sunt de o importanță critică. Modelul VBF4 are o configurație cu 3 poli și 3 contacte NO și este clasificat ca întrerupător-separator de înaltă performanță. Curentul nominal de funcționare este de 80 A, putând fi utilizat la o tensiune de 690 V c.a. și o frecvență de 50/60 Hz. Printre parametrii tehnici remarcabili ai produsului se numără puterea de 18,5 kW la 690 V (în categoria AC-3), precum și date de putere diferite la diferite niveluri de tensiune: 15 kW la 230-240 V, 22 kW la 400-415 V și 30 kW la 500 V (în categoria AC-3). În categoria AC-23A se pot atinge valori și mai ridicate: 30 kW la 690 V, 37 kW la 500 V, 18,5 kW la 230-240 V și 30 kW la 400-415 V. Curentul nominal de funcționare (Ie) este de 57 A în categoria AC-23 la o tensiune de 400 V, în timp ce curentul termic convențional în aer liber (Ith) este de 80 A, iar curentul termic în spațiu închis (Ithe) este de 63 A. Modelul VBF4 are capacități de comutație remarcabile: capacitate de pornire de 800 A (I Rms) la 400 V în diferite categorii (AC-21A, AC-22A, AC-23A), precum și capacitate de întrerupere de 640 A, tot la 400 V, în aceleași categorii. Curentul nominal condițional de scurtcircuit este de 10 kA la 400 V, asociat cu o siguranță de 80 A aM sau 80 A gG. Capacitatea nominală de pornire la scurtcircuit (Icm) este de 2,1 kA la 400 V în valoare de vârf, în timp ce curentul nominal de scurtcircuit de scurtă durată (Icw) este de 960 A la 400 V pentru o durată de 1 secundă. Tensiunea nominală de rezistență la impulsuri (Uimp) este de 8 kV, iar produsul este adecvat pentru decuplare (izolare). Comutatorul poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu, cu clasa de întrerupere 30. Tipul de comandă este cu mâner rotativ, cu montare directă, cu mâner de culoare neagră și fațadă neagră. Mânerul rotativ poate fi blocat cu 1-3 zăvoare (4-8 mm), marcajul fiind 0-1. Modelul VBF4 are o durabilitate mecanică și electrică remarcabilă, cu o durată de viață de 30.000 de cicluri în ambele cazuri (în categoriile AC-21 și DC-1...5). Pentru conectare, produsul oferă borne cu șurub, care pot fi utilizate cu o secțiune de 25 mm² în cazul cablurilor rigide și de până la 16 mm² cu capete de cablu în cazul cablurilor flexibile. Cuplul de strângere în circuitul de alimentare este de 4 Nm. Dimensiunile de bază ale comutatorului sunt 60 x 60 mm, înălțimea 83 mm, lățimea 60 mm. Produsul este conform cu standardul IEC 60947-3 și deține numeroase certificări: CSA, GL, UL, CCC, UKCA. Nivelul de protecție este IP20 conform IEC 60529, respectiv IP65. Robustețea mecanică a produsului este remarcabilă: rezistență la vibrații de 10-150 Hz (1 gn) conform IEC 60068-2-6, precum și rezistență la șocuri de 11 ms (30 Gn) conform IEC 60068-2-27. Intervalul de temperatură de funcționare este de -20...+50 °C.

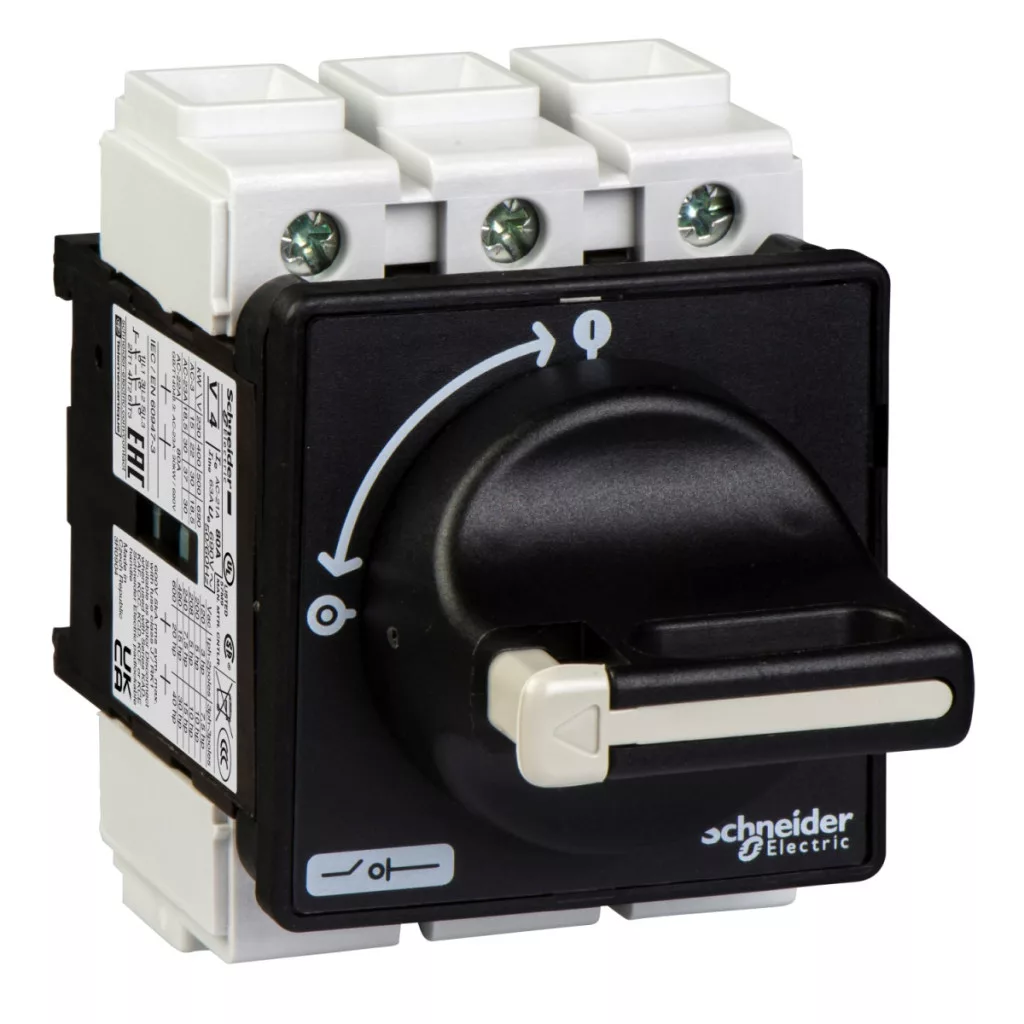

Schneider Electric TeSys Mini-Vario - VBF4 - Întrerupător principal complet 80 A, pentru montare pe ușă, cu fixare prin șuruburi – specificații tehnice
Caracteristici principale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VBF
Aplicație: Întreținere preventivă
Tipul produsului: Întrerupător-separator
Caracteristici constructive
Componența dispozitivului: Întrerupător și mâner
Suport de montare: Mâner: ușă, Comutator: ușă
Metodă de montare: Cu 4 șuruburi la mâner
Nivel de performanță: Performanță ridicată
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Caracteristici electrice
Tensiune nominală de funcționare IEC: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC în W: 18,5 kW la 690 V (AC-3), 15 kW la 230...240 V (AC-3), 22 kW la 400...415 V (AC-3), 30 kW la 500 V (AC-3), 30 kW la 690 V (AC-23A), 37 kW la 500 V (AC-23A), 18,5 kW la 230...La 240 V (AC-23A), 30 kW La 400...415 V (AC-23A)
Curent nominal de funcționare: 57 A AC-23 Ue: 400 V
Curent termic convențional în aer liber: 80 A
Curent termic convențional în spațiu închis: 63 A
Capacitate de pornire (I Rms): 800 A la 400 V AC-21A, 800 A la 400 V AC-22A, 800 A la 400 V AC-23A
Capacitate de întrerupere: 640 A la 400 V (AC-21A), 640 A la 400 V (AC-22A), 640 A la 400 V (AC-23A)
Curent nominal condițional de scurtcircuit: 10 kA la 400 V - siguranță asociată 80 A aM, 10 kA la 400 V - siguranță asociată 80 A gG
Capacitate nominală de pornire la scurtcircuit: 2,1 kA la 400 V la valoarea de vârf
Curent nominal de scurtcircuit de scurtă durată: 960 A la 400 V, durată: 1 s
Tensiune nominală de rezistență la impulsuri: 8 kV
Potrivit pentru deconectare: Da
Tipul rețelei: CA, DC
Clasa de întrerupere: 30
Funcționare
Tipul de comandă: Mâner rotativ
Mod de montare a mânerului rotativ: Direct
Culoarea mânerului: Negru
Culoarea plăcii frontale a mânerului: Negru
Posibilitatea de blocare a mânerului rotativ cu lacăt: De la 1 la 3 lacăți 4...8 mm
Marcaj: 0 - 1
Durabilitate
Durabilitate mecanică: 30000 de cicluri
Durabilitate electrică: 30.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Conectare
Terminal de conectare IEC: Circuit de alimentare: borne cu șurub 25 mm² - compact, Circuit de alimentare: borne cu șurub 16 mm² - flexibil - cu capăt de cablu
Cuplu de strângere: Circuit de alimentare: 4 N.m - pe borne cu șurub
Dimensiuni
Dimensiune de bază: 60 x 60 mm
Înălțime: 83 mm
Lățime: 60 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: CSA, GL, UL, CCC, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura mediului de funcționare: -20…50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător-separator principal
