Schneider Electric TeSys Mini-Vario VBF5 este un întrerupător principal de mare putere, care oferă o soluție ideală pentru aplicații industriale și operațiuni de întreținere preventivă. Acest întrerupător cu curent nominal de 125 A asigură o deconectare fiabilă, rămânând în același timp ușor de instalat și de utilizat pentru operatori. Modelul VBF5 face parte din gama de produse TeSys VARIO, care include o gamă largă de întrerupătoare și controlere industriale Schneider Electric. Acest întrerupător de urgență este deosebit de util în medii în care siguranța și întreruperea fiabilă a circuitului sunt de o importanță deosebită. Configurația cu 3 poli dispune de 3 contacte NO (deschise în poziția de repaus), care asigură deconectarea completă pe toate fazele. Întrerupătorul funcționează la o tensiune nominală de 690 V c.a. 50/60 Hz și poate fi utilizat la diferite niveluri de putere, inclusiv 22 kW la 230-240 V (AC-3), 30 kW la 400-415 V (AC-3), precum și 37 kW la 500 V (AC-3) și 690 V (AC-23A). Întrerupătorul principal TeSys VBF5 se mândrește cu parametri tehnici remarcabili. Curentul nominal de funcționare este de 68,5 A (AC-23, la 400 V), iar curentul termic măsurat în aer liber este de 125 A. Capacitatea sa de închidere este de 1250 A la 400 V (în categoriile AC-21A, AC-22A și AC-23A), în timp ce capacitatea sa de întrerupere este de 1000 A la aceeași tensiune. Caracteristicile sale de scurtcircuit sunt, de asemenea, remarcabile: curentul de scurtcircuit condiționat este de 10 kA la 400 V (în combinație cu un siguranțe aM sau gG de 125 A), iar capacitatea de pornire la scurtcircuit este de 2,8 kA la 400 V. Intensitatea nominală a curentului de scurtcircuit de scurtă durată este de 1500 A la 400 V pentru o durată de 1 secundă, iar tensiunea de străpungere a impulsului este de 8 kV. Întrerupătorul este adecvat pentru deconectare și poate fi utilizat atât pentru rețele de curent alternativ, cât și pentru cele de curent continuu. Întrerupătorul VBF5 este echipat cu un sistem de acționare directă cu manetă rotativă, cu manetă neagră și fațadă galbenă. Maneta rotativă poate fi blocată cu 1-3 zăvoare (cu diametrul de 4-8 mm) și este prevăzută cu marcajele 0-1. Durata de viață mecanică este remarcabilă, de 30.000 de cicluri, iar durata de viață electrică este la fel de mare în categoriile AC-21 și DC-1...5. Conectarea se realizează cu borne cu șurub, care pot fi utilizate pentru conductoare rigide cu secțiune de până la 95 mm² și pentru conductoare flexibile (cu capăt de cablu) cu secțiune de până la 70 mm². Cuplul de strângere al bornelor cu șurub este de 22,6 Nm. Dimensiunile comutatorului sunt compacte: dimensiunea de bază este de 90 x 90 mm, înălțimea de 125 mm, lățimea de 90 mm. Montarea se face pe ușă, atât comutatorul, cât și mânerul putând fi fixate pe ușă cu 4 șuruburi. Întrerupătorul are gradul de protecție IP20 conform standardului IEC 60529, dar partea frontală are gradul de protecție IP65. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -20 și +50 °C și rezistă la vibrații între 10 și 150 Hz (1 gn), precum și la șocuri cu o intensitate de 30 Gn și o durată de 11 ms. Rezistența la foc a comutatorului este de 960 °C, conform standardului IEC 60695-2-1.

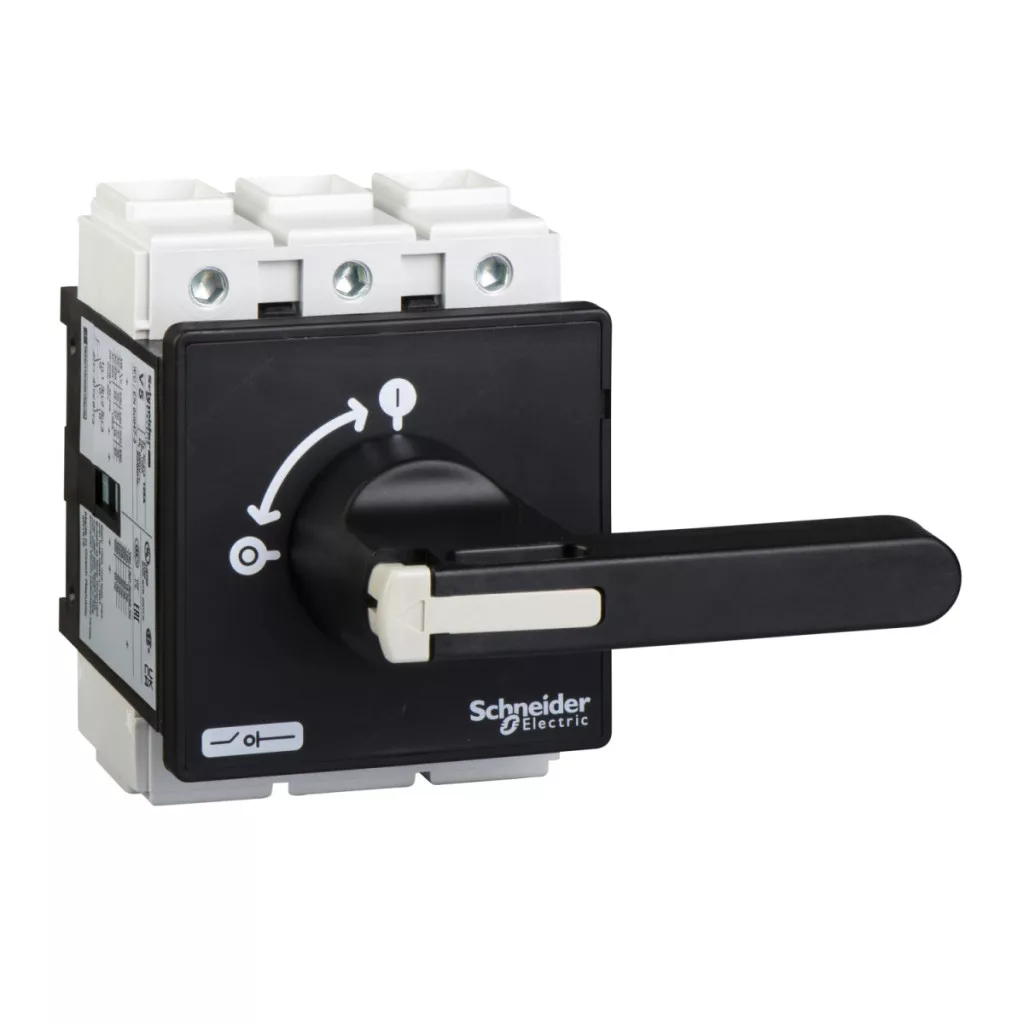

Schneider Electric TeSys Mini-Vario - VBF5 - Întrerupător principal complet 125 A, pentru montare pe ușă, cu fixare prin șuruburi – specificații tehnice
Date de bază
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VBF
Aplicație: Întreținere preventivă
Tipul produsului: Întrerupător de urgență
Informații suplimentare
Componența dispozitivului: Întrerupător, Mâner
Suprafață de montare: Mâner: ușă, Întrerupător: ușă
Metodă de montare: Cu 4 șuruburi la mâner
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Caracteristici electrice
Tensiune nominală de funcționare IEC: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC în W: 22 kW (230...240 V, CA-3), 30 kW (400...415 V, CA-3), 30 kW (690 V, CA-3), 37 kW (500 V, CA-3), 37 kW (690 V, CA-23A), 45 kW (500 V, CA-23A), 22 kW (230...240 V, AC-23A), 37 kW (400...415 V, AC-23A)
Intensitate nominală de curent de funcționare: 68,5 A AC-23 Ue: 400 V
Intensitate termică convențională măsurată în aer liber: 125 A
Intensitate termică convențională în circuit închis: 100 A
Capacitate de închidere (I Rms): 1250 A 400 V AC-21A, 1250 A 400 V AC-22A, 1250 A 400 V AC-23A
Capacitate de rupere: 1000 A 400 V (AC-21A), 1000 A 400 V (AC-22A), 1000 A 400 V (AC-23A)
Curent nominal condițional de scurtcircuit: 10 kA 400 V - cu siguranță asociată 125 A aM, 10 kA la 400 V - cu siguranță asociată de 125 A gG
Capacitate nominală de pornire la scurtcircuit: 2,8 kA la 400 V la valoarea de vârf
Intensitate nominală a curentului de scurtcircuit de scurtă durată: 1500 A la 400 V, durată: 1 s
Tensiune nominală de percuție: 8 kV
Potrivit pentru decuplare: Da
Tip de rețea: CA, DC
Caracteristici de operare
Clasa de funcționare intermitentă: 30
Tipul de comandă: Cu manetă rotativă
Stil de montare cu manetă rotativă: Direct
Culoarea mânerului: Negru
Culoarea plăcii frontale a mânerului: Galben
Blocare cu manetă rotativă: 1-3 blocaje 4...8 mm
Marcaj: 0 - 1
Caracteristici de durabilitate
Durabilitate mecanică: 30000 de cicluri
Durabilitate electrică: 30.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Conectare
Conectare terminal IEC: Circuit: clemă cu șurub 95 mm² - rigidă, Circuit: clemă cu șurub 70 mm² - flexibilă - cu capăt de cablu
Cuplu de strângere: Circuit: 22,6 N.m - borne cu șurub
Dimensiuni
Dimensiune bază: 90 x 90 mm
Înălțime: 125 mm
Lățime: 90 mm
Mediu
Standarde: IEC 60947-3
Certificări de produs: CCC, UL, CSA, GL, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura mediului în timpul funcționării: -20…50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător principal de deconectare
