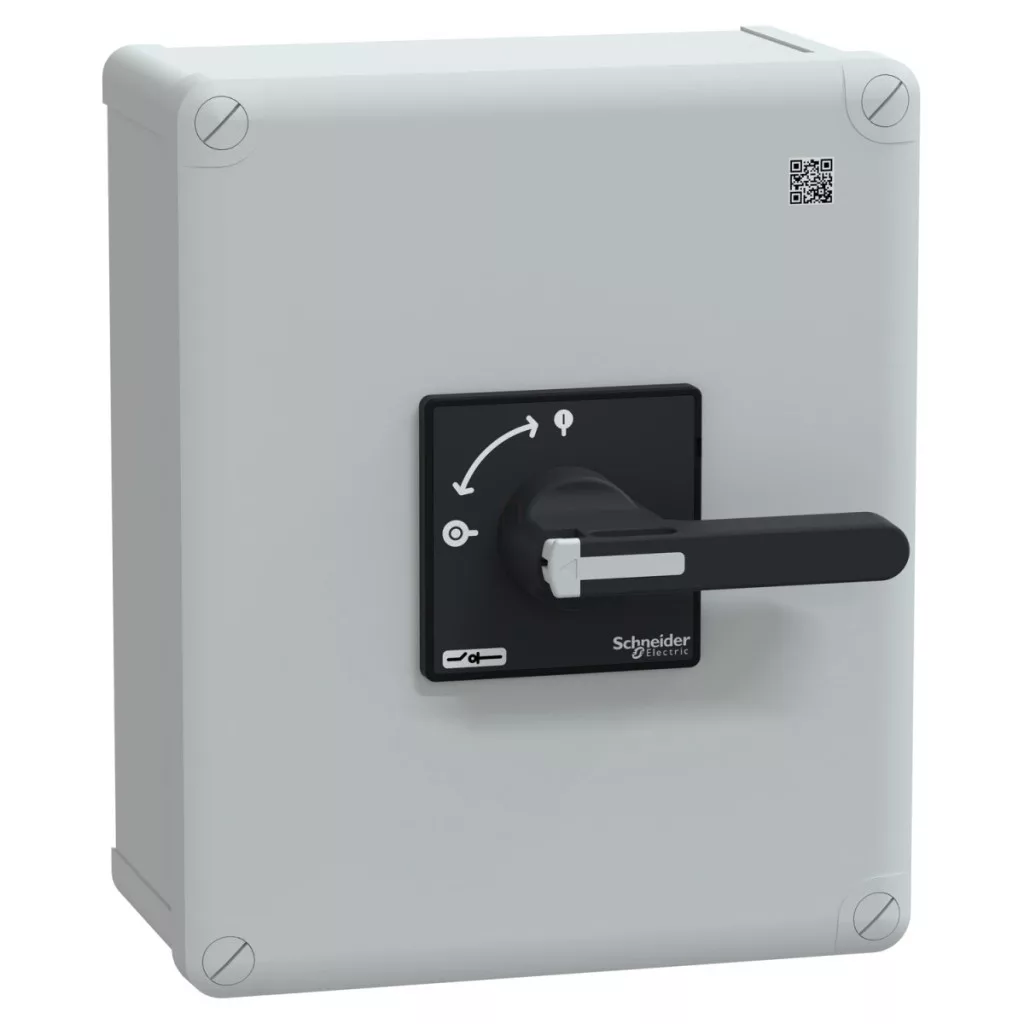

Întrerupătorul-separator în carcasă de tip VBF5GEN din gama de produse TeSys VARIO de la Schneider Electric este un dispozitiv de comutare industrial de calitate superioară, care oferă o soluție perfectă pentru separarea și controlul în condiții de siguranță a rețelelor electrice. Acest comutator de mare putere, cu 3 poli, are o intensitate nominală de 100 A, iar gradul său de protecție IP65 asigură o protecție excelentă împotriva pătrunderii prafului și a apei, fiind astfel deosebit de potrivit pentru utilizarea în medii industriale. Acest model din seria TeSys VARIO VBF a fost dezvoltat special pentru aplicații de întreținere preventivă, ceea ce sporește semnificativ fiabilitatea și durata de viață a sistemelor electrice. Întrerupătorul, prevăzut cu o manetă rotativă cu mâner lung negru, permite o operare simplă și sigură. Întrerupătorul este prevăzut cu marcajul 0-1 și poate fi blocat cu 1-3 lacate de 4-8 mm, împiedicând astfel acționarea neautorizată, ceea ce oferă o siguranță sporită în timpul lucrărilor de întreținere. Parametrii tehnici ai VBF5GEN sunt impresionanți: tensiune nominală de funcționare de 690 V c.a., rezistență nominală la tensiune de impuls de 8 kV, precum și curent termic nominal de 100 A. Întrerupătorul oferă performanțe remarcabile la 400 V în diferite categorii de aplicare: 68,5 A în categoria AC-23, putere nominală de 37 kW în categoria AC-23 și 30 kW în categoria AC-3. Capacitatea de pornire este de 1250 A la 400 V (în categoriile AC-21A, AC-22A, AC-23A), iar capacitatea de oprire este de 1000 A la 400 V în aceleași categorii. Valoarea curentului nominal de scurtcircuit condiționat este de 10 kA la 400 V, asociată cu siguranțe de tip 125 A aM sau 125 A gG. Schneider Electric VBF5GEN a fost proiectat pentru durabilitate și durată lungă de viață, fapt demonstrat de rezistența mecanică de 30.000 de cicluri, precum și de rezistența electrică de 30.000 de cicluri asigurată atât în categoria AC-21, cât și în categoria DC-1...5. Comutatorul poate fi utilizat la temperaturi ambientale cuprinse între -20 °C și +50 °C și asigură o robustețe mecanică excelentă: rezistă la vibrații de 1 g în intervalul de frecvență 10-150 Hz și la șocuri de 30 g cu o durată de 11 ms. Produsul a fost proiectat și fabricat în conformitate cu standardele IEC 60947-4-1 și IEC 60204, garantând o funcționare fiabilă și o durată de viață îndelungată.
Schneider Electric TeSys Mini-Vario - VBF5GEN - Întrerupător principal în carcasă Vario 3x100A - Specificații tehnice
Caracteristici produs
Gama de produse: TeSys
Denumire produs: TeSys VARIO
Denumire scurtă a dispozitivului: VBF
Aplicație: Întreținere preventivă
Tipul produsului sau al componentei: Întrerupător-separator în carcasă
Nivel de putere: Putere mare
Descrierea polilor: 3P
Tipul de comandă: Mâner rotativ
Tipul elementului de comandă: Mâner lung
Culoarea mânerului: Negru
Culoarea plăcii frontale a mânerului: Negru
Mâner rotativ blocabil cu lacăt: 1-3 lacăți 4...8 mm
Date suplimentare
Marcaj: 0 - 1
Tensiune nominală de funcționare: 690 V CA
Rezistență nominală la tensiune de șoc: 8 kV
Curent termic convențional de închidere: 100 A
Intensitate nominală de funcționare a curentului: 68,5 A (AC-23A) la 400 V
Putere nominală de funcționare: 37 kW la 400 V (AC-23), 30 kW la 400 V (AC-3)
Clasa de funcționare intermitentă: 30
Capacitate de pornire (I rms): 1250 A la 400 V AC-21A, AC-22A, AC-23A
Capacitate nominală de pornire la scurtcircuit: 2,8 kA la 400 V valoare de vârf
Durată nominală de menținere a curentului: 1500 A la 400 V, durată: 1 s
Curent nominal de scurtcircuit condiționat: 10 kA la 400 V - siguranță asociată 125 A aM, 10 kA la 400 V - siguranță asociată 125 A gG
Capacitate de întrerupere: 1000 A la 400 V (AC-21A, AC-22A, AC-23A)
Durabilitate mecanică: 30000 de cicluri
Durabilitate electrică: 30000 de cicluri AC-21, 30000 de cicluri DC-1...5
Caracteristici de mediu: Mediu normal
Potrivire pentru izolație: Da
Conexiuni - cleme: Cleme de strângere cu șurub, 70 mm² - flexibile - cu capăt de cablu, Cleme de strângere cu șurub, 95 mm² - compact
Cuplu de strângere: 22,6 N.m - pentru cleme de strângere cu șurub
Rezistență la foc: 960 °C, conform IEC 60595-2-1
Dimensiunea plăcii frontale a mânerului: 90 x 90 mm
Înălțime: 280 mm
Lățime: 220 mm
Adâncime: 191 mm
Parametri de mediu
Standarde: IEC 60947-4-1, IEC 60204
Tratament de protecție: TC
Grad de protecție IP: IP65 conform IEC 60529
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura de funcționare: -20...50 °C
