Produsul Schneider Electric TeSys Mini-Vario VBF6 este un întrerupător de urgență și de separare versatil și de mare putere, conceput special pentru aplicații industriale. Acest întrerupător de 175 de amperi oferă o soluție perfectă pentru operațiunile de întreținere preventivă, în care deconectarea în siguranță a echipamentelor este de o importanță crucială. Modelul VBF6 din gama TeSys VARIO are o configurație cu 3 poli și 3 contacte NO (deschise în poziția inițială), ceea ce asigură o funcționare fiabilă în diverse condiții de sarcină. Tensiunea nominală de funcționare conform standardului IEC este de 690 V CA 50/60 Hz, ceea ce permite o gamă largă de utilizări. Aplicabilitatea sa la diferite niveluri de putere este bine ilustrată de faptul că, în categoria AC-3, este capabil să comute o putere de 30 kW la 230-240 V, 37 kW la 400-415 V și, de asemenea, 37 kW la 690 V. În categoria AC-23A asigură valori și mai ridicate: 30 kW la 230-240 V, 45 kW la 400-415 V și 45 kW la 690 V. Curentul nominal de funcționare al comutatorului este de 83 A (AC-23, la 400 V), curentul termic convențional în aer liber este de 175 A, iar în spațiu închis de 140 A. Dispune de o capacitate de pornire remarcabilă: 1750 A la 400 V în categoriile AC-21A, AC-22A și AC-23A. Capacitatea de întrerupere este de 1400 A la 400 V în toate cele trei categorii menționate. Intensitatea curentului de scurtcircuit condiționat este de 10 kA la 400 V, asociată cu un siguranță de 200 A aM sau 200 A gG. Capacitatea nominală de pornire la scurtcircuit este de 2,8 kA la 400 V, măsurată la valoarea de vârf. Capacitatea de sarcină de scurtă durată este de 2100 A la 400 V, cu o durată de 1 secundă. Întrerupătorul Schneider Electric VBF6 este perfect adecvat pentru izolare și poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu. Modul de comandă este cu manetă rotativă, cu fixare directă, de culoare neagră, în timp ce placa frontală este galbenă, ceea ce asigură o bună vizibilitate. Maneta rotativă poate fi blocată cu 1-3 lacate (cu diametrul de 4-8 mm), oferind astfel o siguranță excepțională împotriva comutărilor neautorizate. Comutatorul este prevăzut cu marcaje 0-1 pentru identificarea clară a stării de comutare. Rezistența sa mecanică și electrică este remarcabilă: garantează 30.000 de cicluri de comutare atât în categoriile AC-21, cât și DC-1...5. Opțiunile de conectare ale produsului sunt flexibile: circuitul poate fi conectat cu borne cu șurub, care sunt potrivite pentru cabluri solide de maximum 95 mm² sau cabluri flexibile (cu mufă) de 70 mm². Cuplul de strângere al bornelor este de 22,6 Nm. În ceea ce privește dimensiunile, dimensiunea de bază a comutatorului este de 90 x 90 mm, înălțimea de 125 mm, lățimea de 90 mm, iar greutatea de 1,2 kg. Gradul de protecție este IP20 conform standardului IEC 60529, iar montat pe ușă asigură un grad de protecție IP65. Este deosebit de rezistent: rezistă la vibrații cu o intensitate de 1 gn în intervalul 10-150 Hz și la șocuri cu o intensitate de 30 Gn și o durată de 11 ms. Intervalul de temperatură de funcționare este cuprins între -20 °C și +50 °C, astfel încât funcționează fiabil chiar și în condiții de mediu extreme.

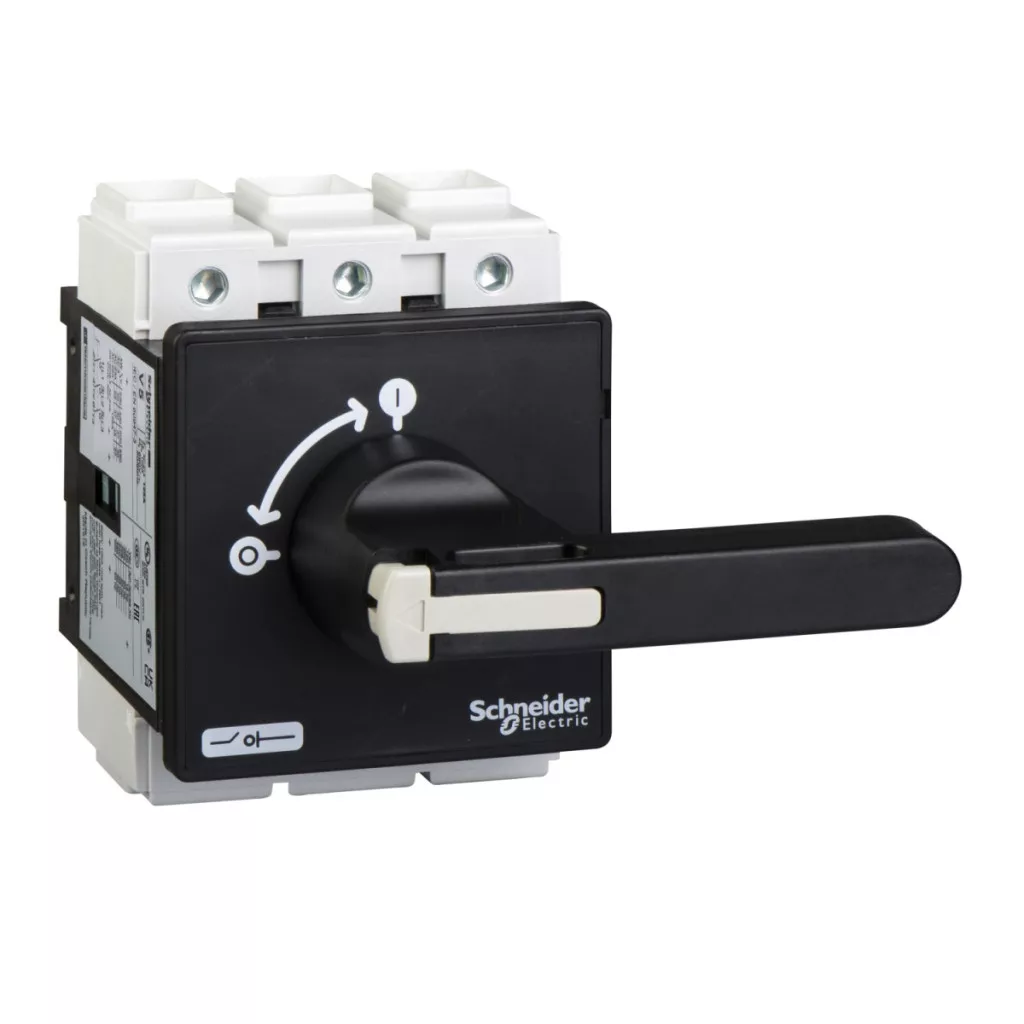

Schneider Electric TeSys Mini-Vario - VBF6 - Întrerupător principal complet 175 A, pentru montare pe ușă, cu fixare prin șuruburi – specificații tehnice
Caracteristici generale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VBF
Aplicație: Întreținere preventivă
Tipul produsului: Întrerupător de urgență-separator
Caracteristici structurale
Componența dispozitivului: Mâner și întrerupător
Asistență la montare: Mâner: pentru ușă, Comutator: pe ușă
Mod de fixare: cu 4 șuruburi la mâner
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Caracteristici de performanță
Tensiune nominală de funcționare IEC [Ue]: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC (W): 30 kW la 230...240 V (AC-3), 37 kW la 400...415 V (AC-3), 37 kW la 690 V (AC-3), 45 kW la 500 V (AC-3), 45 kW la 690 V (AC-23A), 55 kW la 500 V (AC-23A), 30 kW la 230...240 V (AC-23A), 45 kW la 400...415 V (AC-23A)
Curent nominal de funcționare [Ie]: 83 A AC-23 Ue: 400 V
Curent termic convențional în aer liber [Ith]: 175 A
Curent termic convențional măsurat în spațiu închis [Ithe]: 140 A
Capacitate de pornire (I Rms): 1750 A la 400 V AC-21A, 1750 A la 400 V AC-22A, 1750 A la 400 V AC-23A
Capacitate de întrerupere: 1400 A la 400 V (AC-21A), 1400 A la 400 V (AC-22A), 1400 A la 400 V (AC-23A)
Curent nominal condițional de scurtcircuit: 10 kA la 400 V - siguranță asociată 200 A aM, 10 kA la 400 V - siguranță asociată 200 A gG
Capacitate nominală de pornire la scurtcircuit [Icm]: 2,8 kA la 400 V la valoarea de vârf
Capacitate nominală de sarcină de scurtă durată [Icw]: 2100 A la 400 V, durată: 1 s
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV
Caracteristici suplimentare
Adecvat pentru izolație: Da
Tipul rețelei: CA, DC
Clasa de funcționare intermitentă: 30
Tip de comandă: Manetă rotativă
Mod de montare a manetei rotative: Direct
Culoarea mânerului: Negru
Culoarea plăcii frontale a mânerului: Galben
Blocarea manetei rotative cu zăvor: 1-3 zăvoare 4...8 mm
Marcaj: 0 - 1
Durabilitate mecanică: 30000 de cicluri
Durabilitate electrică: 30000 de cicluri AC-21, 30000 de cicluri DC-1...5
Conectare IEC: Circuit: borne cu șurub 95 mm² - compact, Circuit: borne cu șurub 70 mm² - flexibil - cu manșon de capăt
Cuplu de strângere: Circuit: 22,6 Nm - pe borne cu șurub
Dimensiuni și caracteristici fizice
Dimensiune de bază: 90 x 90 mm
Înălțime: 125 mm
Lățime: 90 mm
Greutatea produsului: 1,2 kg
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: GL, CSA, CCC, UL, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura mediului de funcționare: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător principal, întrerupător de separare
