Întrerupătorul principal și de urgență Schneider Electric TeSys Mini-Vario VCCD0 este un dispozitiv de comutație extrem de fiabil și de înaltă performanță, conceput special pentru aplicații industriale. Acest dispozitiv compact reprezintă alegerea perfectă în medii în care este necesară o deconectare sigură și o oprire de urgență, ocupând în același timp un spațiu minim în dulapul de distribuție sau pe panoul de comandă. Comutatorul VCCD0 din gama TeSys VARIO are o intensitate nominală de 25 A și poate fi fixat pe ușa dulapului de comutație sau a echipamentului cu o singură gaură de diametru de 22,5 mm. Dispozitivul este alcătuit din trei componente: comutatorul, prelungitorul de ax și mânerul de oprire de urgență de culoare roșie, care are o fațetă galbenă. Comutatorul în sine poate fi montat pe o șină sau o placă simetrică cu șuruburi sau cleme, în timp ce mânerul se montează pe ușă. Această configurație permite amplasarea mecanismului de comutare pe partea din spate a dulapului, în timp ce interfața de operare rămâne ușor accesibilă în partea din față a echipamentului. Comutatorul principal și de urgență VCCD0 are o configurație trifazată (3P), cu 3 contacte NO (normally open, deschise în poziția inițială). Tensiunea nominală de funcționare a dispozitivului, conform standardului IEC, este de 690 V c.a. 50/60 Hz, ceea ce asigură o gamă extrem de largă de posibilități de utilizare. Din punct de vedere al puterii, poate fi utilizat în numeroase configurații: 11 kW la 500 V (categoria AC-23A), 11 kW la 690 V (categoria AC-3), 15 kW la 690 V (categoria AC-23A), precum și la diferite niveluri de putere în alte intervale de tensiune. Curentul nominal de funcționare este de 14,5 A (categoria AC-23, la 400 V), iar curentul termic măsurat în aer liber este de 25 A, în timp ce în carcasă închisă această valoare este de 20 A. Întrerupătorul are o capacitate de închidere impresionantă (250 A la 400 V în categoriile AC-21A, AC-22A și AC-23A) și o capacitate de deschidere (200 A la 400 V în aceleași categorii). Curentul nominal condițional de scurtcircuit este de 10 kA la 400 V, asociat cu o siguranță de 25 A aM sau gG. Capacitatea sa de încărcare de curent de scurtă durată este de 300 A la 400 V pentru o durată de 1 secundă, iar rezistența nominală la tensiune de impuls este de 8 kV. Aceste valori sunt deosebit de importante în medii industriale, unde pot apărea perturbații de rețea și vârfuri de tensiune. Un avantaj special al comutatorului VCCD0 este faptul că este adecvat pentru izolare și poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu. Mânerul rotativ poate fi blocat cu 1-3 zăvoare (4-8 mm), ceea ce oferă o siguranță sporită în timpul întreținerii sau service-ului. Durata de viață mecanică a comutatorului este de 100 000 de cicluri, iar durata de viață electrică este de 100 000 de cicluri în categoria AC-21 și de 30 000 de cicluri în categoria DC-1...5. Aparatul are gradul de protecție IP20 conform standardului IEC 60529, iar mânerul asigură gradul de protecție IP65, ceea ce garantează o funcționare fiabilă chiar și în medii umede sau prăfuite.
Schneider Electric TeSys Mini-Vario - VCCD0 - Comutator principal și de urgență complet 25 A – specificații tehnice
Caracteristici generale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VCCD
Tipul produsului: Întrerupător de urgență-separator
Structură și montare

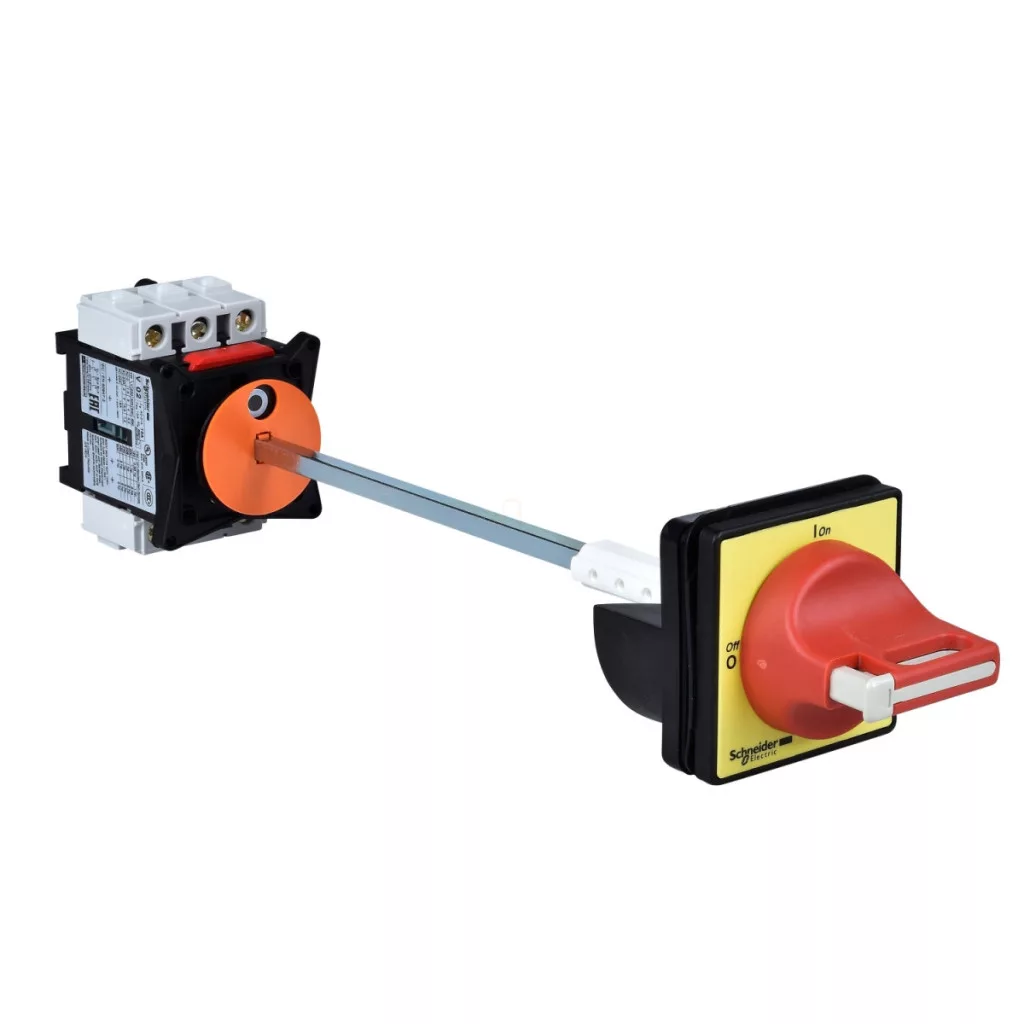

Componența dispozitivului: Comutator, prelungitor de ax, mâner
Suport de montare: Mâner: pe ușă, Comutator: pe șină simetrică, Comutator: pe placă
Metodă de montare: Gaură cu diametrul de 22,5 mm pentru mâner, Cu cleme pentru comutator, Cu șuruburi pentru comutator
Nivel de putere: Putere mare
Caracteristici electrice
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Tensiune nominală de funcționare IEC: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC: 11 kW la 500 V (AC-23A), 11 kW la 690 V (AC-3), 15 kW la 690 V (AC-23A), 4 kW la 230...240 V (AC-3), 5,5 kW la 400...415 V (AC-3), 7,5 kW la 500 V (AC-3), 5,5 kW la 230...240 V (AC-23A), 7,5 kW la 400...415 V (AC-23A)
Curent nominal de funcționare: 14,5 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber: 25 A
Curent termic convențional în circuit închis: 20 A
Caracteristici de performanță
Capacitate de închidere: 250 A la 400 V AC-21A, 250 A la 400 V AC-22A, 250 A la 400 V (AC-23A)
Capacitate de rupere: 200 A la 400 V (AC-21A), 200 A la 400 V (AC-22A), 200 A la 400 V (AC-23A)
Curent nominal condițional de scurtcircuit: 10 kA la 400 V - siguranță asociată 25 A aM, 10 kA la 400 V - siguranță asociată 25 A gG
Capacitate nominală de pornire la scurtcircuit: 1 kA la 400 V la valoarea de vârf
Capacitate nominală de rezistență la curent de scurtă durată: 300 A la 400 V, durată: 1 s
Rezistență nominală la tensiune de impuls: 8 kV
Caracteristici funcționale
Potrivit pentru izolație: Da
Tipul rețelei: CA, DC
Clasa de funcționare intermitentă: 30
Tipul de comandă: Mâner rotativ
Caracteristici mâner
Stil de montare mâner rotativ: Extins
Culoarea mânerului: Roșu
Culoarea plăcii frontale a mânerului: Galben
Capacitate de blocare a mânerului rotativ: 1-3 blocări 4...8 mm
Marcaj: 0 - 1
Durabilitate
Durată de viață mecanică: 100000 de cicluri
Durată de viață electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Conectare
Conectare terminal IEC: Circuit: bornă de conectare cu șurub 10 mm² - compactă, Circuit: bornă de conectare cu șurub 6 mm² - flexibilă - cu conector de cablu
Cuplu de strângere: Circuit: 2,1 N.m - pentru borne cu șurub
Dimensiuni
Dimensiune de bază: 60 x 60 mm
Înălțime: 74 mm
Lățime: 60 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: GL, CSA, UL, CCC, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura de funcționare: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
