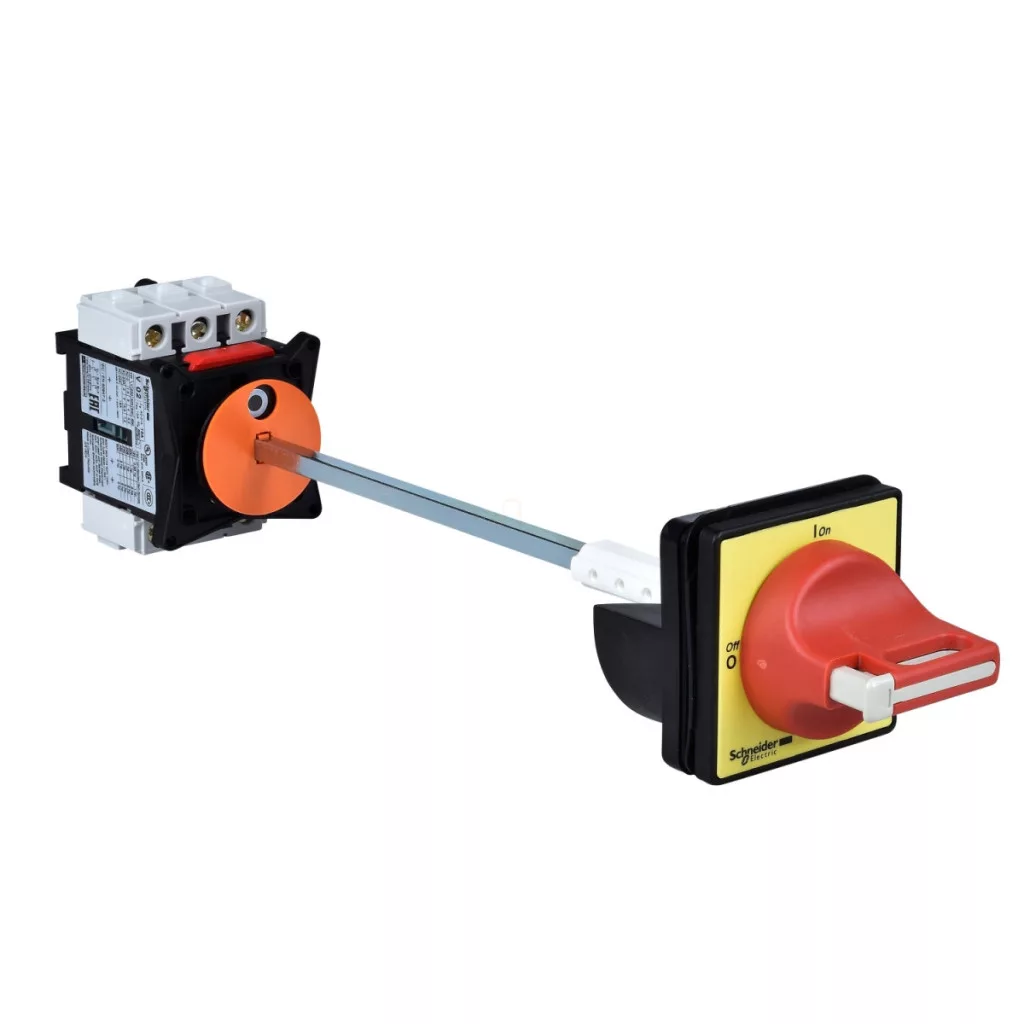

Schneider Electric TeSys Mini-Vario VCCD1 este un întrerupător principal și de urgență compact, de mare putere, de 32 A, care oferă o soluție ideală pentru oprirea în siguranță a mașinilor și echipamentelor în aplicații industriale și comerciale. Ca parte a gamei de produse TeSys, modelul VCCD1 oferă o combinație perfectă între funcționalitate fiabilă și design practic. Produsul este un set complet, care include comutatorul cu 3 poli, prelungitorul de ax și mânerul de oprire de urgență de culoare roșie, cu fațadă galbenă. Montarea dispozitivului este extrem de simplă și flexibilă, deoarece mânerul poate fi fixat direct pe ușa dulapului de comutație cu o singură gaură de 22,5 mm, în timp ce unitatea de comutație poate fi montată pe o șină simetrică sau direct pe placă, cu șuruburi sau elemente de fixare. Această versatilitate de montare permite utilizarea produsului în diverse configurații și locații. Comutatorul VCCD1 are parametri electrici excelenți. Tensiunea nominală de funcționare este de 690 V c.a. 50/60 Hz, cu 3 contacte NO. Aparatul de înaltă performanță poate fi utilizat cu diferite puteri nominale de funcționare: 11 kW (500 V c.a. - 23 A), 15 kW (690 V c.a. - 23 A), 7,5 kW (400-415 V c.a. - 3) și 7,5 kW (în aplicații de 500 V și 690 V c.a. - 3). Curentul nominal de funcționare este de 21,8 A în categoria AC-23 la 400 V. Curentul termic convențional în aer liber (Ith) este de 32 A, în timp ce curentul termic în spațiu închis (Ithe) este de 25 A. Capacitatea de comutare a întrerupătorului este de 320 A la 400 V (AC-21A, AC-22A, AC-23A), iar capacitatea de întrerupere este de 250 A la 400 V (AC-21A, AC-22A, AC-23A). Curentul de scurtcircuit condiționat este de 10 kA la 400 V, combinat cu un siguranțe de 35 A aM sau gG. Capacitatea nominală de închidere la scurtcircuit este de 1 kA la 400 V (valoare de vârf), iar curentul nominal de scurtcircuit de scurtă durată este de 384 A la 400 V pentru o durată de 1 secundă. TeSys VCCD1 oferă un grad ridicat de flexibilitate în materie de control și siguranță. Mânerul rotativ are o funcție de oprire de urgență și oferă posibilitatea montării a 1-3 lacate (cu diametrul de 4-8 mm), respectând astfel pe deplin normele de siguranță industriale. Aparatul are o capacitate de izolare excelentă, o rezistență nominală la tensiune de impuls de 8 kV și este adecvat pentru deconectare atât în rețelele de curent alternativ, cât și în cele de curent continuu. Ciclul său de funcționare intermitentă este clasificat la 30. Durabilitatea sa mecanică este remarcabilă, de 100 000 de cicluri, în timp ce durabilitatea electrică este de 100 000 de cicluri în aplicații AC-21 și de 30 000 de cicluri în aplicații DC-1...5. Conectările produsului sunt, de asemenea, adaptate cerințelor profesionale. Conectarea conform IEC în circuitul de alimentare se realizează cu borne cu șurub, care sunt potrivite pentru cabluri rigide de 10 mm² sau flexibile (cu mufă) de 6 mm². Cuplul de strângere al bornelor cu șurub este de 2,1 Nm. Dimensiunile VCCD1 sunt compacte: placă de bază de 60 x 60 mm, înălțime de 74 mm, lățime de 60 mm. Schneider Electric TeSys Mini-Vario VCCD1 oferă o protecție sporită împotriva diverselor influențe de mediu. Comutatorul are gradul de protecție IP20, în timp ce întregul sistem corespunde clasei de protecție IP65. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -20 °C și 50 °C și are o robustețe mecanică excelentă: rezistă la vibrații între 10 și 150 Hz (1 gn, conform IEC 60068-2-6) și la șocuri de 11 ms (30 Gn, conform IEC 60068-2-27). Rezistența la foc este de 960 °C, conform standardului IEC 60695-2-1.
Schneider Electric TeSys Mini-Vario - VCCD1 - Comutator principal și de urgență complet 32 A - Specificații tehnice
Caracteristici principale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VCCD
Tip de produs: Întrerupător secțional de oprire de urgență
Informații suplimentare
Componența dispozitivului: Întrerupător, Prelungitor de ax, Mâner
Suport de montare: Mâner: ușă, Comutator: șină simetrică, Comutator: placă
Mod de montare: Gaură de 22,5 mm pentru mâner, Cu cleme pentru comutator, Cu șuruburi pentru comutator
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Caracteristici electrice
Tensiune nominală de funcționare IEC: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC în W: 11 kW la 500 V (AC-23A), 15 kW la 690 V (AC-23A), 7,5 kW la 500 V (AC-3), 7,5 kW la 690 V (AC-3), 1,5 kW la 230...240 V (AC-3), 5,5 kW la 230...240 V (AC-23A), 11 kW la 400...415 V (AC-23A), 7,5 kW la 400...415 V (AC-3)
Curent nominal de funcționare: 21,8 A AC-23 Ue: 400 V
Curent termic convențional în aer liber: 32 A
Curent termic convențional în circuit închis: 25 A
Capacitate de pornire (I Rms): 320 A la 400 V AC-21A, 320 A la 400 V AC-22A, 320 A la 400 V AC-23A
Capacitate de întrerupere: 250 A la 400 V (AC-21A), 250 A la 400 V (AC-22A), 250 A la 400 V (AC-23A)
Curent de scurtcircuit condiționat: 10 kA la 400 V - siguranță asociată 35 A aM, 10 kA la 400 V - siguranță asociată 35 A gG
Control și siguranță
Rezistență nominală la tensiune de impuls: 8 kV
Aptitudine pentru izolație: Da
Tipul rețelei: CA, CC
Clasa ciclului de funcționare intermitent: 30
Tipul de comandă: Mâner rotativ
Stil de montare a mânerului rotativ: Extins
Culoarea mânerului: Roșu
Culoarea plăcii frontale a mânerului: Galben
Blocare mâner rotativ: 1-3 zăvoare 4...8 mm
Marcaj: 0 - 1
Durabilitate mecanică: 100000 de cicluri
Durabilitate electrică: 100000 de cicluri AC-21, 30000 de cicluri DC-1...5
Caracteristici fizice
Conectare IEC: Circuit de alimentare: borne cu șurub 10 mm² - compact, Circuit de alimentare: borne cu șurub 6 mm² - flexibil - cu manșon de capăt
Cuplu de strângere: Circuit de alimentare: 2,1 Nm - la bornele cu șurub
Dimensiuni bază: 60 x 60 mm
Înălțime: 74 mm
Lățime: 60 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: UL, CCC, CSA, GL, UKCA
Grad de protecție: IP20 conform standardului IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform standardului IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform standardului IEC 60068-2-27
Temperatura de funcționare a mediului: -20…50 °C
Rezistență la foc: 960 °C conform standardului IEC 60695-2-1
Cod de compatibilitate: Întrerupător principal de secționare
