Schneider Electric TeSys Mini-Vario VCCD2 este un întrerupător-separator de urgență de mare putere, reprezentând alegerea ideală pentru aplicațiile industriale în care este necesară o soluție de deconectare fiabilă și sigură. Acest întrerupător-separator de 40 A este perfect adecvat atât pentru funcția de oprire de urgență, cât și pentru comutarea generală ON/OFF. Dispozitivul VCCD2, care face parte din gama de produse TeSys VARIO, are o configurație tripolară (3P) și este echipat cu 3 contacte NO. Comutatorul poate fi utilizat la o tensiune de până la 690 V c.a. la o frecvență de 50/60 Hz. Poate fi utilizat în diferite categorii de putere: în categoria de comutare AC-3 până la o putere de 11 kW la 690 V, respectiv în categoria AC-23A până la 15 kW la aceeași tensiune. În sistemele de 400-415 V, puterea nominală conform categoriei AC-23A este de 15 kW, iar în categoria AC-3 este de 11 kW. În sistemele de 500 V, această valoare este de 15 kW în categoria AC-3 și de 18,5 kW în categoria AC-23A. În rețelele cu tensiune mai mică, de 230-240 V, poate fi utilizat cu o putere nominală de 5,5 kW în categoria AC-3 și de 7,5 kW în categoria AC-23A. Întrerupătorul-separator VCCD2 are parametri tehnici remarcabili. Curentul nominal de funcționare (Ie) este de 29 A în categoria AC-23 la 400 V. Curentul termic tradițional măsurat în aer liber (Ith) este de 40 A, în timp ce în mediu închis (Ithe) această valoare este de 32 A. Capacitatea de pornire este de 400 A la 400 V în categoriile AC-21A, AC-22A și AC-23A. Capacitatea de oprire în aceleași categorii și la aceeași tensiune este de 320 A. Aparatul are un curent de scurtcircuit condiționat de 10 kA la 400 V, asociat cu o siguranță aM sau gG de 50 A. Capacitatea de pornire la scurtcircuit (Icm) este de 1 kA la 400 V, măsurată la valoarea de vârf. Curentul nominal de scurtcircuit de scurtă durată (Icw) este de 480 A la 400 V, pentru o durată de 1 secundă. Valoarea rezistenței nominale la tensiune de impuls (Uimp) este de 8 kV. Întrerupătorul Schneider Electric VCCD2 este adecvat pentru deconectare și poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu. Clasa de întrerupere este 30. Comanda se realizează cu ajutorul unui mâner rotativ, care are o formă alungită. Mânerul este de culoare roșie, cu o față galbenă, ceea ce îl face ușor de observat în caz de urgență. Mânerul rotativ poate fi blocat cu 1-3 zăvoare de 4-8 mm, sporind siguranța echipamentului. Marcajul de pe aparat este în formatul 0-1. Durata de viață mecanică este impresionantă, de 100.000 de cicluri de comutare, în timp ce durata de viață electrică este, de asemenea, de 100.000 de cicluri în categoria AC-21 și de 30.000 de cicluri în categoria DC-1...5. Conectarea se realizează cu borne cu șurub. În circuitul de transmisie a puterii, dispune de borne adecvate pentru cabluri rigide de 10 mm² sau cabluri flexibile cu capete izolate de 6 mm². Cuplul de strângere al bornelor cu șurub este de 2,1 Nm. Dimensiunile de bază ale dispozitivului sunt 60 x 60 mm, înălțimea este de 74 mm, iar lățimea de 60 mm.
Schneider Electric TeSys Mini-Vario - VCCD2 - Comutator principal și de urgență complet 25 A – specificații tehnice
Caracteristici generale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VCCD

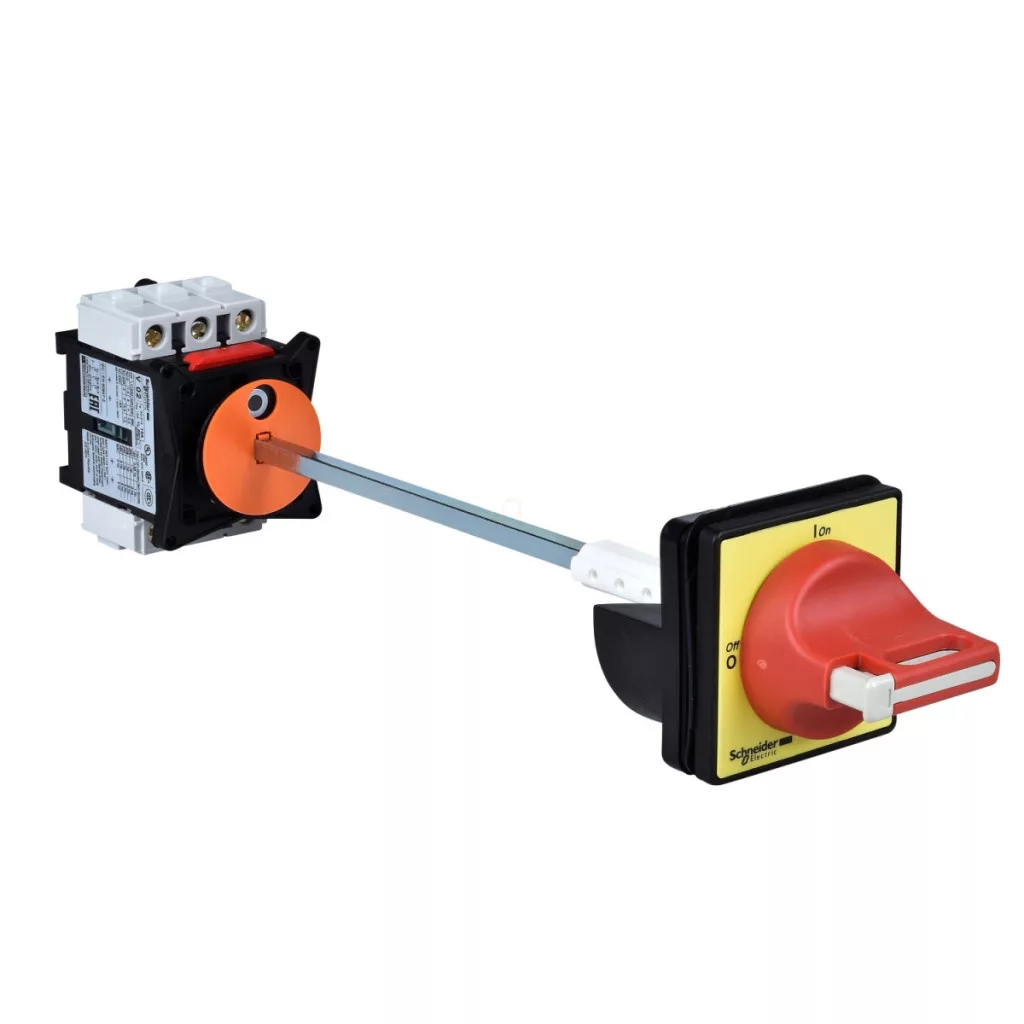

Tipul produsului: Întrerupător de urgență-separator
Structura dispozitivului
Conținutul setului: Mâner, Comutator, Prelungitor de ax
Asistență la montare: Mâner: pe ușă, Comutator: pe șină simetrică, Comutator: pe placă
Mod de montare: Gaură de 22,5 mm pentru mâner, Cu cleme pentru comutator, Cu șuruburi pentru comutator
Nivel de putere: Putere mare
Caracteristici electrice
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Tensiune nominală de funcționare IEC [Ue]: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC în W: 11 kW la 690 V (AC-3), 15 kW la 690 V (AC-23A), 11 kW la 400...415 V (AC-3), 15 kW la 500 V (AC-3), 18,5 kW la 500 V (AC-23A), 5,5 kW la 230...240 V (AC-3), 7,5 kW la 230...240 V (AC-23A), 15 kW la 400...415 V (AC-23A)
Curent nominal de funcționare [Ie]: 29 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber [Ith]: 40 A
Curent termic convențional în spațiu închis [Ithe]: 32 A
Date de performanță
Capacitate de pornire (I Rms): 400 A la 400 V AC-21A, 400 A la 400 V conform AC-22A, 400 A la 400 V conform AC-23A
Capacitate de întrerupere: 320 A la 400 V (AC-21A), 320 A la 400 V (AC-22A), 320 A la 400 V (AC-23A)
Curent nominal condițional de scurtcircuit: 10 kA la 400 V - siguranță asociată 50 A aM, 10 kA la 400 V - siguranță asociată 50 A aM,
Capacitate nominală de pornire la scurtcircuit [Icm]: 1 kA la 400 V în valoare de vârf
Curent nominal de scurtcircuit de scurtă durată [Icw]: 480 A la 400 V, durată: 1 s
Manevrare și protecție
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV
Aptitudine de decuplare: Da
Tipul rețelei: CA, DC
Clasa de funcționare intermitentă: 30
Tipul de comandă: Mâner rotativ
Stil de montare a mânerului rotativ: Prelungit
Culoarea mânerului: Roșu
Culoarea plăcii frontale a mânerului: Galben
Închidere mâner rotativ cu zăvor: 1-3 zăvoare 4...8 mm
Marcaj: 0 - 1
Durabilitate și conectare
Durată de viață mecanică: 100000 de cicluri
Durată de viață electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Conectare terminal IEC: Circuit de alimentare: borne cu șurub 10 mm² - compact, Circuit de alimentare: borne cu șurub 6 mm² - flexibil - cu manșon de protecție
Cuplu de strângere: Circuit de alimentare: 2,1 Nm - pentru borne cu șurub
Dimensiuni și protecție
Dimensiune de bază: 60 x 60 mm
Înălțime: 74 mm
Lățime: 60 mm
Grad de protecție: IP20 conform IEC 60529, IP65
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: CSA, UL, GL, CCC, UKCA
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatură de funcționare: -20…50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător-separator principal
