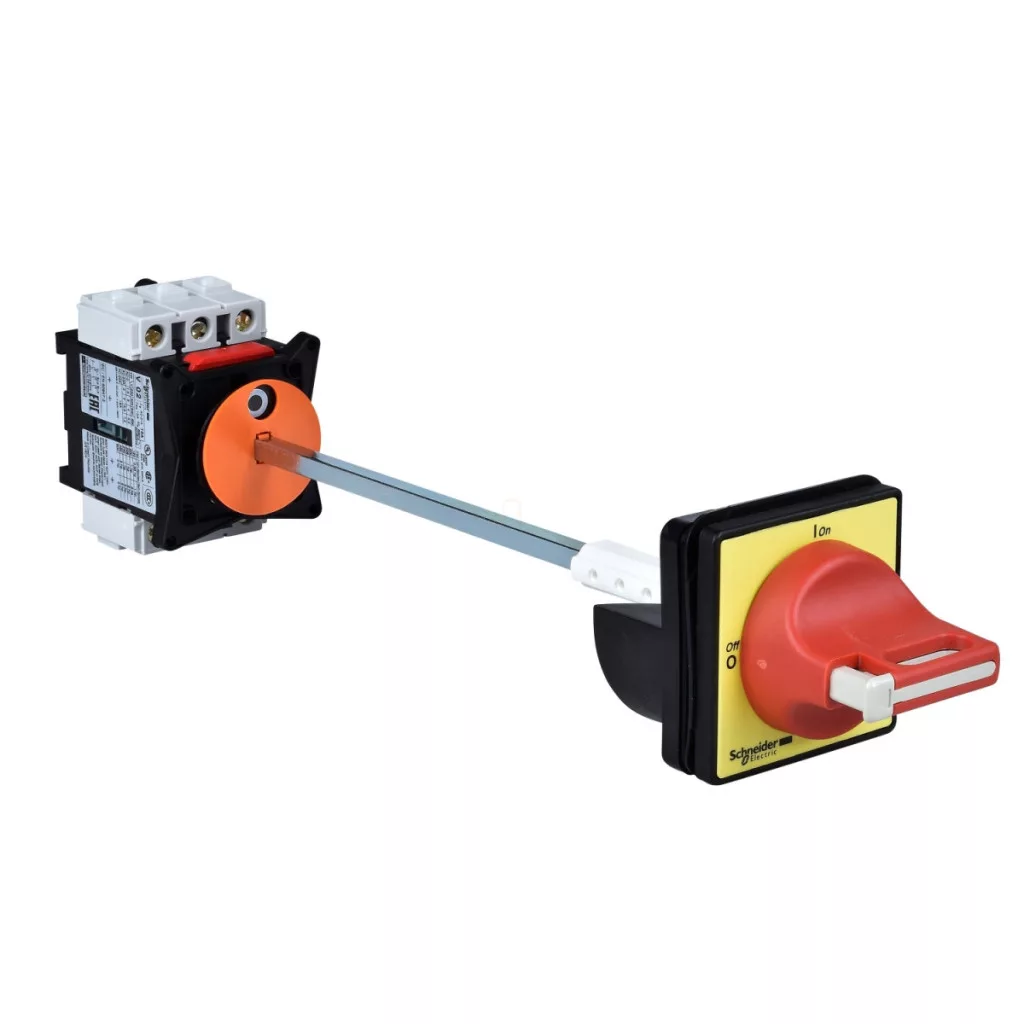

Schneider Electric TeSys Mini-Vario VCCF0 este un întrerupător principal și de urgență de calitate profesională, conceput special pentru aplicații industriale. Acest întrerupător de 25 A oferă o soluție ideală pentru oprirea în siguranță a diverselor sisteme în caz de urgență, respectând în același timp standardele și normele industriale stricte. Acest membru al familiei de produse TeSys VARIO are o configurație cu 3 poli (3P), cu 3 contacte NO (deschise în poziția normală). Aparatul funcționează la o tensiune nominală de 690 V CA 50/60 Hz și este adecvat pentru comutarea unor puteri diferite: 11 kW la 500 V (AC-23A), 11 kW la 690 V (AC-3), 15 kW la 690 V (AC-23A), 4 kW la 230-240 V (AC-3), 5,5 kW la 400-415 V (AC-3), 7,5 kW la 500 V (AC-3), 5,5 kW la 230-240 V (AC-23A), precum și 7,5 kW la 400-415 V (AC-23A). Curentul nominal de funcționare este de 14,5 A la AC-23 Ue: 400 V, în timp ce intensitatea curentului termic măsurată în aer liber este de 25 A, iar în spații închise de 20 A. Întrerupătorul VCCF0 oferă performanțe remarcabile atât în ceea ce privește capacitatea de cuplare, cât și cea de întrerupere. Capacitatea de pornire este de 250 A la 400 V (în categoriile AC-21A, AC-22A, AC-23A), iar capacitatea de întrerupere este de 200 A la 400 V (în categoriile AC-21A, AC-22A, AC-23A). Curentul nominal de scurtcircuit condiționat este de 10 kA la 400 V, asociat cu un siguranțe de 25 A aM sau 25 A gG. Capacitatea nominală de pornire la scurtcircuit este de 1 kA la 400 V la valoarea de vârf, în timp ce toleranța nominală la curent de scurtă durată este de 300 A la 400 V pentru o durată de 1 secundă. Rezistența nominală la tensiune de impuls este de 8 kV și este adecvată pentru izolare atât în rețelele de curent alternativ, cât și în cele de curent continuu. Dispozitivul TeSys Mini-Vario VCCF0 aparține clasei de întrerupere 30 și dispune de comandă cu manetă rotativă. Maneta rotativă are un design alungit, de culoare roșie, cu fața galbenă. Pentru blocarea manetei rotative se pot utiliza 1-3 lacate (cu diametrul de 4-8 mm). Întrerupătorul este prevăzut cu marcaje 0-1. Durata de viață mecanică este de 100.000 de cicluri, iar durata de viață electrică este de 100.000 de cicluri în categoria AC-21 și de 30.000 de cicluri în categoria DC-1...5. Produsul se caracterizează prin opțiuni flexibile de montare: mânerul poate fi montat pe ușă, iar comutatorul propriu-zis pe o șină simetrică sau pe o placă. În cazul mânerului, montarea se realizează cu 4 șuruburi, în timp ce comutatorul poate fi fixat cu cleme sau șuruburi. Conectarea electrică a dispozitivului se realizează cu borne cu șurub: pentru cabluri rigide de până la 10 mm² și pentru cabluri flexibile (cu manta la capăt) de până la 6 mm². Cuplul de strângere al bornelor cu șurub este de 2,1 Nm. Comutatorul VCCF0 are dimensiuni compacte: dimensiunea de bază este de 60 x 60 mm, înălțimea de 74 mm, iar lățimea de 60 mm. Gradul de protecție este IP20 conform standardului IEC 60529, iar partea exterioară a manetei rotative are grad de protecție IP65, astfel încât funcționează fiabil chiar și în condiții de mediu variate. Aparatul poate fi utilizat la temperaturi ambientale cuprinse între -20 și +50 °C și are o rezistență mecanică excelentă: suportă vibrații cu frecvența de 10-150 Hz și intensitatea de 1 g, precum și șocuri cu durata de 11 ms și intensitatea de 30 g. Produsul este conform cu standardul IEC 60947-3 și deține numeroase certificări, inclusiv certificările UL, CSA, CCC, GL și UKCA.
Schneider Electric TeSys Mini-Vario - VCCF0 - Caracteristici tehnice complete ale întrerupătorului principal și de urgență
Caracteristici principale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumirea scurtă a dispozitivului: VCCF
Tipul produsului: Întrerupător de urgență
Componente
Componența dispozitivului: Prelungitor de ax, Comutator, Mâner
Suport de fixare: Mâner: ușă, Comutator: șină simetrică, Comutator: placă
Mod de montare: Cu 4 șuruburi la mâner, Cu cleme la comutator, Cu șuruburi la comutator
Nivel de putere: Putere mare
Caracteristici electrice
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Tensiune nominală de funcționare IEC [Ue]: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC în W: 11 kW la 500 V (AC-23A), 11 kW la 690 V (AC-3), 15 kW la 690 V (AC-23A), 4 kW la 230...240 V (AC-3), 5,5 kW la 400...415 V (AC-3), 7,5 kW la 500 V (AC-3), 5,5 kW la 230...240 V (AC-23A), 7,5 kW la 400...415 V (AC-23A)
Curent nominal de funcționare [Ie]: 14,5 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber [Ith]: 25 A
Curent termic convențional în spațiu închis [Ithe]: 20 A
Capacități de comutație
Capacitate de pornire (I Rms): 250 A la 400 V pentru AC-21A, 250 A la 400 V pentru AC-22A, 250 A la 400 V pentru AC-23A
Capacitate de întrerupere: 200 A la 400 V (AC-21A), 200 A la 400 V (AC-22A), 200 A la 400 V (AC-23A)
Curent nominal de scurtcircuit condiționat: 10 kA la 400 V - siguranță asociată 25 A aM, 10 kA la 400 V - siguranță asociată 25 A gG
Capacitate nominală de pornire la scurtcircuit [Icm]: 1 kA la 400 V la valoare de vârf
Capacitate nominală de suportare a curentului de scurtcircuit de scurtă durată [Icw]: 300 A la 400 V, durată: 1 s
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV
Caracteristici de comandă
Potrivire pentru izolare: Da
Tipul rețelei: CA, CC
Clasa de întrerupere: 30
Tipul de comandă: Manetă rotativă
Stil de montare a manetei rotative: Prelungită
Culoarea mânerului: Roșu
Culoarea plăcii frontale a mânerului: Galben
Fixarea manetei rotative: 1-3 zăvoare de 4...8 mm
Marcaj: 0 - 1
Durată de viață
Durată de viață mecanică: 100000 de cicluri
Durată de viață electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Conectare
Clemă de conectare IEC: Circuit de transmisie a puterii: clemă cu șurub 10 mm² - compactă, Circuit de transmisie a puterii: clemă cu șurub 6 mm² - flexibilă - cu manșon de capăt
Cuplu de strângere: Circuit de alimentare: 2,1 N.m - borne cu șurub
Dimensiuni și greutate
Dimensiune de bază: 60 x 60 mm
Înălțime: 74 mm
Lățime: 60 mm
Mediu
Standarde: IEC 60947-3
Certificări de produs: UL, CSA, CCC, GL, UKCA
Grad de protecție: IP20 conform standardului IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura mediului de funcționare: -20…50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
