Comutatorul principal și de oprire de urgență Schneider Electric TeSys VARIO seria VCCF1 este un dispozitiv de înaltă calitate, cu un curent nominal de 32 A, conceput special pentru funcțiile de pornire/oprire de urgență. Acest comutator este o soluție excelentă pentru aplicații industriale în care fiabilitatea și siguranța sunt esențiale. Comutatorul TeSys VCCF1 este un comutator de deconectare cu 3 poli, special conceput, de înaltă performanță, care funcționează în mod fiabil la tensiuni de până la 690 V c.a. 50/60 Hz. Puterea maximă de funcționare a dispozitivului variază în funcție de aplicație: în categoria de comutare AC-23A, aceasta este de 15 kW la 690 V, 11 kW la 500 V sau 400-415 V și 5,5 kW în intervalul 230-240 V. În categoria de comutație AC-3, poate comuta 7,5 kW în intervalul de tensiune 400-690 V și 1,5 kW la 230-240 V. Curentul său nominal de funcționare este de 21,8 A (AC-23, 400 V), curentul său termic convențional de răcire cu aer liber este de 32 A, iar în dispozitivele închise este de 25 A. Comutatorul VCCF1 are o capacitate remarcabilă de întrerupere a scurtcircuitelor, fiind capabil să întrerupă 250 A la 400 V în categoriile AC-21A, AC-22A și AC-23A. Curentul său de pornire este de 320 A la 400 V (AC-21A, AC-22A, AC-23A). Dispozitivul are un curent de scurtcircuit condiționat de 10 kA la 400 V, combinat cu o siguranță de 35 A aM sau gG. Toleranța sa la scurtcircuit de scurtă durată este de 384 A la 400 V timp de 1 secundă. Tensiunea nominală de rezistență la impulsuri este de 8 kV, fiind adecvat și pentru deconectare. Produsul este livrat ca set complet, incluzând extensia arborelui, comutatorul și mânerul. Mânerul poate fi montat pe o ușă, iar comutatorul pe o șină sau placă simetrică. Mânerul este fixat cu 4 șuruburi, iar comutatorul poate fi fixat cu cleme sau șuruburi. Mânerul rotativ roșu, extins, are o placă frontală galbenă și poate fi blocat cu 1-3 încuietori (4-8 mm). Comutatorul este marcat cu 0-1. Comutatorul VCCF1 are o durabilitate mecanică și electrică remarcabilă: poate efectua 100.000 de cicluri de funcționare în categoria de comutare AC-21 și 30.000 de cicluri în categoria DC-1...5. Dispozitivul este conectat cu borne cu șurub, cu fire solide de 10 mm² sau flexibile de 6 mm² cu capete de cablu pentru circuite de alimentare. Cuplul de strângere al bornelor cu șurub este de 2,1 Nm. Produsul compact are următoarele dimensiuni: suprafață de bază 60 x 60 mm, înălțime 74 mm. Are protecție IP20 conform IEC 60529 și protecție IP65 pentru comenzi. Intervalul de temperatură de funcționare -20...+50 °C. Comutatorul este conform cu numeroase standarde internaționale și are certificări CSA, UL, GL, CCC și UKCA. Rezistența sa mecanică excelentă este demonstrată de capacitatea sa de a rezista la vibrații de 10-150 Hz și 1 gn conform IEC 60068-2-6, precum și la șocuri de 11 ms durată, 30 gn conform IEC 60068-2-27.
Schneider Electric TeSys Mini-Vario - VCCF1 - Comutator principal și de oprire de urgență 32A date tehnice
Date de bază
Tipul produsului: Comutator de oprire de urgență
Linia de produse: TeSys
Familia de produse: TeSys VARIO
Denumire scurtă a produsului: VCCF
Parametri tehnici

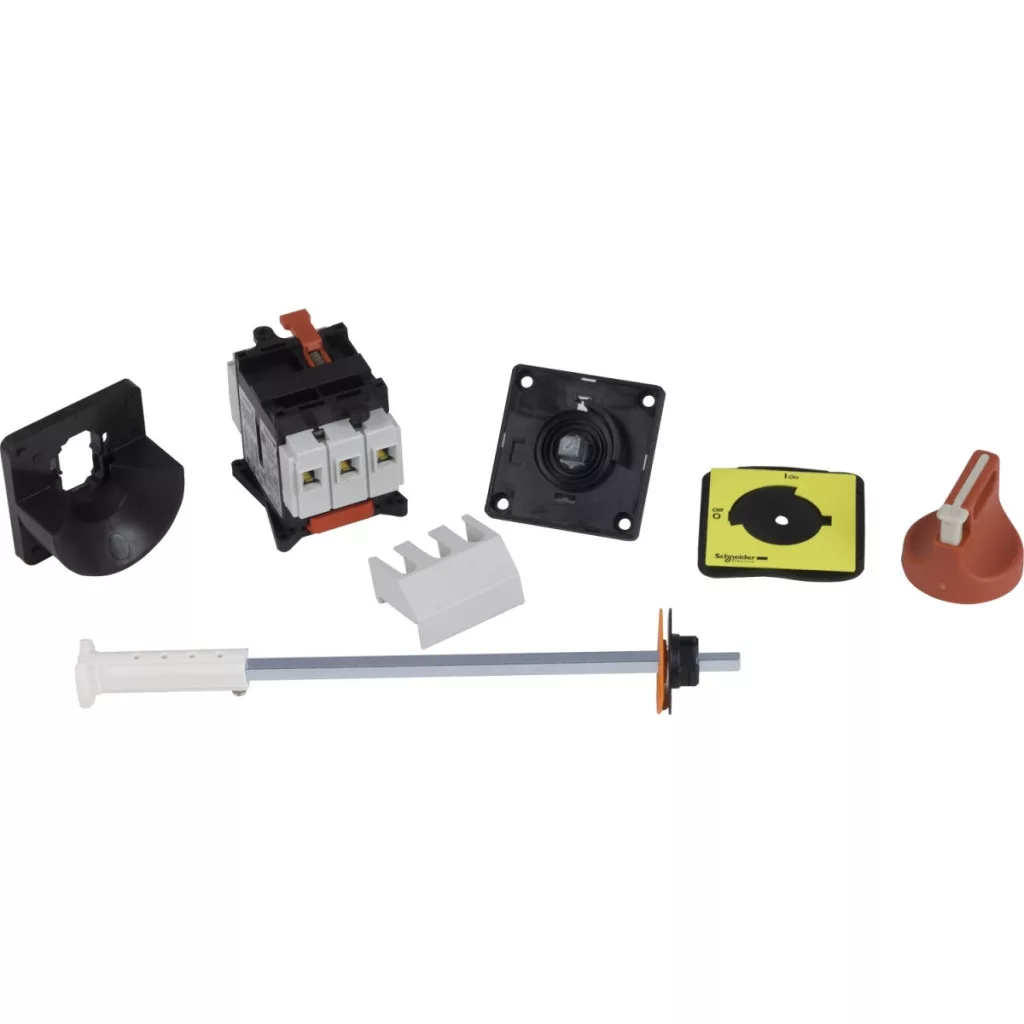

Componența dispozitivului: Prelungire ax, comutator, mâner
Opțiuni de montare: Mâner: ușă, Comutator: șină simetrică, Comutator: placă
Metodă de montare: 4 șuruburi pentru mâner, cleme pentru comutator, șuruburi pentru comutator
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Caracteristici electrice
Tensiune nominală de funcționare IEC [Ue]: 690 V c.a. 50/60 Hz
Putere nominală de funcționare IEC în W: 11 kW 500 V (AC-23A), 15 kW 690 V (AC-23A), 7,5 kW 500 V (AC-3), 7,5 kW 690 V (AC-3), 1,5 kW 230...240 V (AC-3), 5,5 kW 230...240 V (AC-23A), 11 kW 400...415 V (AC-23A), 7,5 kW 400...415 V (AC-3)
Curent nominal de funcționare [Ie]: 21,8 A AC-23 Ue: 400 V
Curent termic convențional de răcire cu aer liber [Ith]: 32 A
Curent termic convențional închis [Ithe]: 25 A
Capacitate de comutare (I Rms): 320 A 400 V AC-21A, 320 A 400 V AC-22A, 320 A 400 V AC-23A
Capacitate de rupere: 250 A 400 V (AC-21A), 250 A 400 V (AC-22A), 250 A 400 V (AC-23A)
Curent de scurtcircuit condiționat: 10 kA 400 V - siguranță asociată 35 A aM, 10 kA 400 V - siguranță asociată 35 A gG
Capacitate nominală de scurtcircuit [Icm]: 1 kA la 400 V valoare de vârf
Curent nominal de scurtcircuit de scurtă durată [Icw]: 384 A la 400 V Durată: 1 s
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Adecvat pentru deconectare: Da
Caracteristici mecanice
Tip rețea: CC, CA
Clasă de funcționare intermitentă: 30
Tip de control: Mâner rotativ
Stil de montare a mânerului rotativ: Extins
Culoarea mânerului: Roșu
Culoarea plăcii frontale a mânerului: Galben
Blocare mâner rotativ: 1-3 blocaje 4...8 mm
Marcaj: 0 - 1
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Conexiune IEC: Circuit de alimentare: borne cu șurub 10 mm² - solid, Circuit de alimentare: borne cu șurub 6 mm² - flexibil - cu capăt de cablu
Cuplu de strângere: Circuit de alimentare: 2,1 N·m - pe borne cu șurub
Dimensiuni
Dimensiunea bazei: 60 x 60 mm
Înălțime: 74 mm
Lățime: 60 mm
Date de mediu
Standarde: IEC 60947-3
Certificări de produs: CSA, UL, GL, CCC, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura ambiantă de funcționare: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Izolator comutator principal
