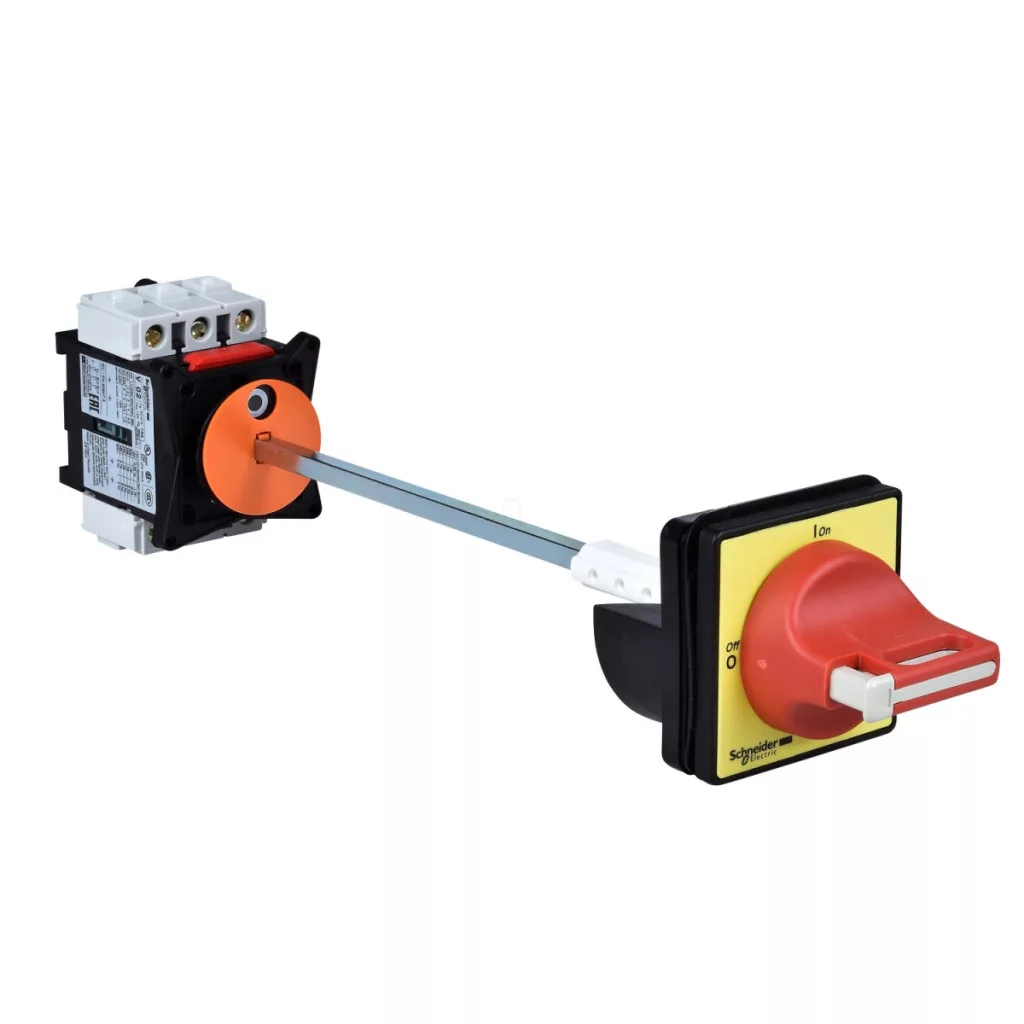

Schneider Electric TeSys Mini-Vario - VCCF2 - Comutator principal și de urgență complet

Lățime: 89 mm

Lungime: 256 mm

Înălțime: 77 mm

Comandă specială

Schneider Electric TeSys Mini-Vario - VCCF2 - Comutator principal și de urgență complet

Name: Schneider Electric TeSys Mini-Vario - VCCF2 - Comutator principal și de urgență complet
Brand: Schneider Electric Zrt.
SKU: 3389110449327
Price: 259.18 RON
Availability: InStock

259,18 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Întrerupător

Schneider Electric TeSys Mini-Vario

Întrerupătorul de tip VCCF2 din gama de produse TeSys VARIO de la Schneider Electric este un întrerupător principal de oprire de urgență versatil și fiabil, conceput special pentru aplicații industriale. Acest întrerupător de mare putere oferă o soluție ideală în situațiile în care este necesară o deconectare sigură și o oprire de urgență, respectând în același timp cele mai stricte standarde și reglementări industriale. Modelul VCCF2 este un întrerupător cu 3 poli, care are o intensitate nominală a curentului de 40 A și poate fi utilizat la o tensiune de până la 690 V c.a. Performanța comutatorului este remarcabilă chiar și în condiții de utilizare variate: putere de 11 kW la 690 V (categoria AC-3) sau putere de 15 kW la 690 V (categoria AC-23A). Poate fi utilizat în mod flexibil și în alte intervale de tensiune, de exemplu la 400-415 V cu o putere de 11 kW (AC-3) sau 15 kW (AC-23A), precum și la 230-240 V cu o putere de 5,5 kW (AC-3) sau 7,5 kW (AC-23A). Produsul are un curent nominal de funcționare de 29 A la 400 V în categoria AC-23 și asigură un curent termic convențional în aer liber de 40 A. Schneider Electric TeSys Mini-Vario VCCF2 se mândrește cu capacități de comutație remarcabile: capacitate de pornire de 400 A la 400 V (în categoriile AC-21A, AC-22A și AC-23A), precum și capacitate de întrerupere de 320 A la aceeași tensiune și în aceleași categorii. Aparatul poate gestiona un curent de scurtcircuit condiționat de 10 kA la 400 V, asociat cu o siguranță de 50 A aM sau gG. Durabilitatea sa mecanică este demonstrată de durata de viață de 100 000 de cicluri, în timp ce durabilitatea sa electrică este de 100 000 de cicluri în categoria AC-21 și de 30 000 de cicluri în categoria DC-1...5. Produsul are o rezistență nominală la tensiune de impuls de 8 kV și este adecvat și pentru izolație. Întrerupătorul principal VCCF2 are un design compact, cu o suprafață de bază de doar 60 x 60 mm și o înălțime de 74 mm. Montarea este facilitată de faptul că întrerupătorul poate fi fixat în trei moduri: mânerul cu 4 șuruburi pe ușă, iar întrerupătorul în sine poate fi montat fie pe o șină simetrică, fie pe o placă cu cleme sau șuruburi. Dispozitivul oferă protecție IP20 pentru întrerupător, iar cu unitatea de control completă se poate obține protecție IP65. Mânerul rotativ de culoare roșie are o fațadă galbenă și poate fi blocat cu 1-3 zăvoare (4-8 mm), ceea ce împiedică utilizarea neautorizată sau pornirea accidentală. Comutatorul este prevăzut cu marcajele 0-1, care indică în mod clar starea actuală.

Schneider Electric TeSys Mini-Vario - VCCF2 - Date tehnice complete privind întrerupătorul principal și de urgență

Caracteristici principale

Gama de produse: TeSys

Denumirea produsului: TeSys VARIO

Denumire scurtă a dispozitivului: VCCF

Tip de produs: Întrerupător de urgență-separator

Design și structură

Componența dispozitivului: Mâner, Prelungitor de ax, Comutator

Suport de montare: Mâner: ușă, Comutator: șină simetrică, Comutator: placă

Mod de montare: Cu 4 șuruburi la mâner, Cu cleme la comutator, Cu șuruburi la comutator

Nivel de putere: Putere mare

Număr de poli: 3P

Tipul și compoziția contactelor: 3 NO

Caracteristici electrice

Tensiune nominală de funcționare IEC: 690 V CA 50/60 Hz

Putere nominală de funcționare IEC (W): 11 kW la 690 V (AC-3), 15 kW la 690 V (AC-23A), 11 kW la 400...415 V (AC-3), 15 kW la 500 V (AC-3), 18,5 kW la 500 V (AC-23A), 5,5 kW la 230...240 V (AC-3), 7,5 kW la 230...240 V (AC-23A), 15 kW la 400...415 V (AC-23A)

Curent nominal de funcționare: 29 A AC-23 Ue: 400 V

Curent termic convențional în aer liber: 40 A

Curent termic convențional în circuit închis: 32 A

Capacități de comutație

Capacitate de pornire (I Rms): 400 A la 400 V AC-21A, 400 A la 400 V AC-22A, 400 A la 400 V AC-23A

Capacitate de întrerupere: 320 A la 400 V (AC-21A), 320 A la 400 V (AC-22A), 320 A la 400 V (AC-23A)

Curent nominal de scurtcircuit condiționat: 10 kA la 400 V - siguranță asociată 50 A aM, 10 kA la 400 V - siguranță asociată 50 A gG

Capacitate nominală de pornire la scurtcircuit: 1 kA la 400 V la valoarea de vârf

Curent nominal de scurtcircuit de scurtă durată: 480 A la 400 V durată: 1 s

Caracteristici de protecție și siguranță

Rezistență nominală la tensiune de impuls: 8 kV

Adecvare pentru izolație: Da

Tipul rețelei: CA, DC

Clasa de funcționare intermitentă: 30

Organe de comandă

Tipul de comandă: Mâner rotativ

Tipul de montare a mânerului rotativ: Prelungit

Culoarea mânerului: Roșu

Culoarea plăcii frontale a mânerului: Galben

Blocarea mânerului rotativ: 1-3 blocaje 4...8 mm

Marcaj: 0 - 1

Durată de viață și rezistență

Rezistență mecanică: 100000 de cicluri

Rezistență electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5

Conectare

Clemă de conectare IEC: Circuit de alimentare: cleme de strângere cu șurub 10 mm² - compact, Circuit de alimentare: cleme de strângere cu șurub 6 mm² - flexibil - cu capăt de cablu

Cuplu de strângere: Circuit de alimentare: 2,1 N.m - la clemele de strângere cu șurub

Dimensiuni și greutate

Dimensiune bază: 60 x 60 mm

Înălțime: 74 mm

Lățime: 60 mm

Greutatea produsului: 0,527 kg

Parametri de mediu

Standarde: IEC 60947-3

Certificări ale produsului: UL, CSA, CCC, GL, UKCA

Grad de protecție: IP20 conform IEC 60529, IP65

Tratament de protecție: TC

Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27

Temperatura aerului ambiant în timpul funcționării: -20…50 °C

Rezistență la foc: 960 °C conform IEC 60695-2-1

Date

Lățime

89 mm

Lungime

256 mm

Înălțime

77 mm

EAN prezentat

3389110449327

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

347 g/bucată

Numar articol

3389110449327
