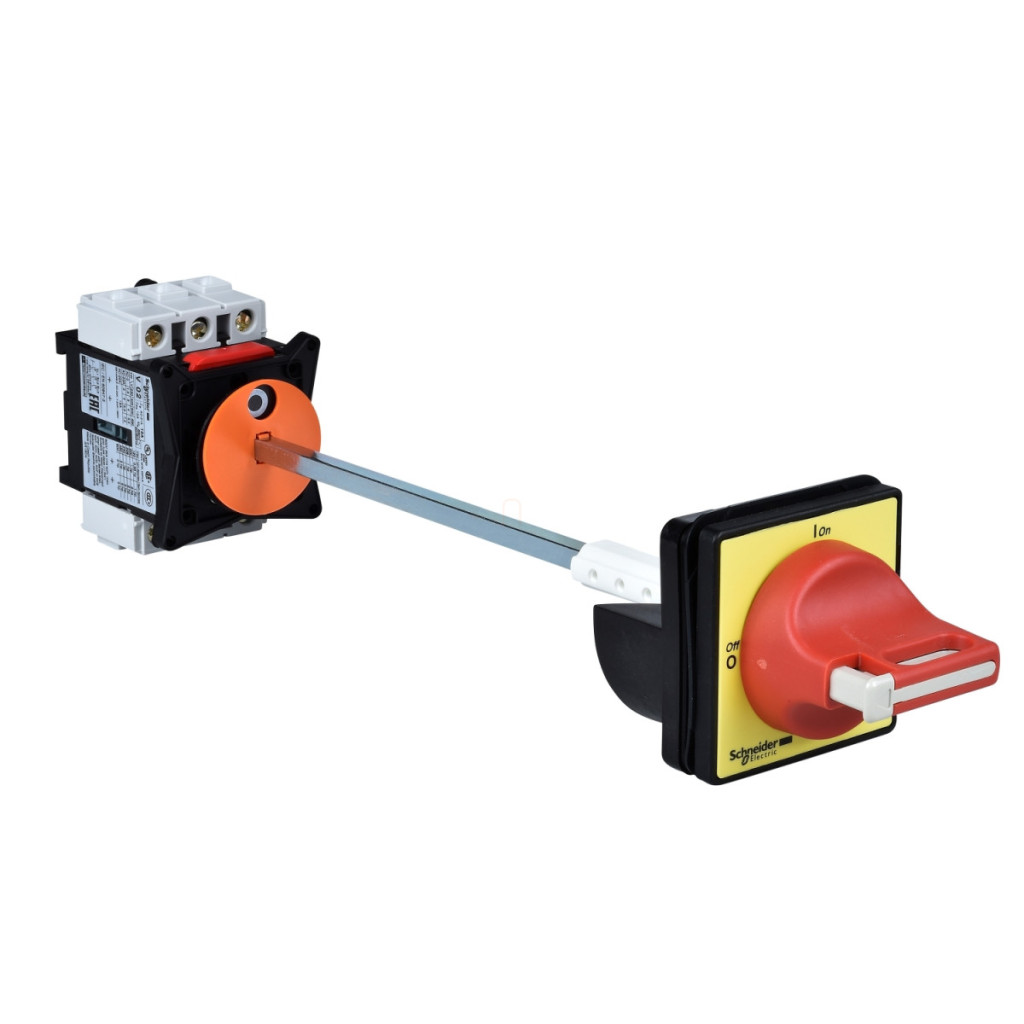

Schneider Electric TeSys VARIO VCCF4 este o combinație profesională și performantă între un întrerupător principal și un întrerupător de urgență, ideală pentru aplicații industriale și pentru deconectarea în siguranță a dulapurilor de comandă. Acest întrerupător-deconector de 80 A oferă o soluție completă care include întrerupătorul, mânerul și extensia arborelui, tot ceea ce aveți nevoie pentru o instalare standard. Ca parte a gamei de produse TeSys VARIO, VCCF4 are parametri tehnici excelenți care îndeplinesc cele mai înalte cerințe industriale. Dispozitivul are o configurație cu 3 poli și 3 contacte NO și poate fi utilizat într-o gamă largă de tensiuni, chiar și în rețele de 690 V c.a. (50/60 Hz). Oferă performanțe remarcabile, fiind capabil să comute 18,5 kW (690 V), 15 kW (230-240 V), 22 kW (400-415 V) și 30 kW (500 V) în modul AC-3. În modul AC-23A, oferă valori și mai mari: 30 kW (690 V), 37 kW (500 V), 18,5 kW (230-240 V) și 30 kW (400-415 V). Modelul VCCF4 are capacități remarcabile de comutare: curent nominal de funcționare de 57 A (AC-23, Ue: 400 V), curent termic convențional de 80 A măsurat în aer liber și curent termic de 63 A măsurat într-un dispozitiv închis. Capacitatea de comutare a întrerupătorului este de 800 A la 400 V (în modurile AC-21A, AC-22A și AC-23A), în timp ce capacitatea de rupere este de 640 A la 400 V. De asemenea, excelează în ceea ce privește parametrii de scurtcircuit: curent de scurtcircuit condiționat de 10 kA la 400 V (cu siguranță de 80 A aM sau gG), capacitate de comutare la scurtcircuit de 2,1 kA (valoare de vârf) la 400 V și curent de rezistență de scurtă durată de 960 A la 400 V timp de 1 secundă. Dispozitivul are o tensiune de rezistență la impulsuri de 8 kV și proprietăți excelente de izolare, care permit o deconectare în condiții de siguranță.
Schneider Electric TeSys Mini-Vario - VCCF4 - Date tehnice complete privind întrerupătorul principal și de urgență
Date generale despre produs
Familia de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VCCF
Tipul produsului: Întrerupător de oprire de urgență, întrerupător de deconectare
Compoziție și asamblare
Compoziția dispozitivului: Mâner, comutator, prelungire ax
Opțiuni de instalare: Mâner: pe ușă, Comutator: pe șină simetrică, Comutator: pe placă
Metodă de montare: Mâner: cu 4 șuruburi, Comutator: cu clemă, Comutator: cu șuruburi
Caracteristici de performanță
Nivel de performanță: Putere mare
Număr de poli: 3P
Tipul și compoziția contactului: 3 NO
Tensiune nominală de funcționare IEC: 690 V c.a. 50/60 Hz
Putere nominală de funcționare IEC (W): 18,5 kW la 690 V (AC-3), 15 kW la 230...240 V (AC-3), 22 kW la 400...415 V (AC-3), 30 kW la 500 V (AC-3), 30 kW la 690 V (AC-23A), 37 kW la 500 V (AC-23A), 18,5 kW la 230...240 V (AC-23A), 30 kW la 400...415 V (AC-23A)
Curent nominal de funcționare: 57 A AC-23 Ue: 400 V
Curent termic convențional în aer liber: 80 A
Curent termic convențional în spațiu închis: 63 A
Capacități de comutare
Capacitate de comutare (I Rms): 800 A la 400 V pentru AC-21A, 800 A la 400 V pentru AC-22A, 800 A la 400 V pentru AC-23A
Capacitate de întrerupere: 640 A la 400 V (AC-21A), 640 A la 400 V (AC-22A), 640 A la 400 V (AC-23A)
Curent nominal de scurtcircuit condiționat: 10 kA la 400 V - siguranță asociată 80 A aM, 10 kA la 400 V - siguranță asociată 80 A gG
Capacitate nominală de scurtcircuit: 2,1 kA la 400 V valoare de vârf
Curent nominal de scurtă durată: 960 A la 400 V durată: 1 s
Caracteristici electrice
Tensiune nominală de rezistență la impuls: 8 kV
Adecvare izolație: Da
Tip rețea: CC, c.a.
Clasă de funcționare intermitentă: 30
Caracteristici mecanice
Tip de comandă: Mâner rotativ
Tip de montare a mânerului rotativ:Culoare mâner extins: Roșu Culoare placă frontală mâner: Galben Mâner rotativ blocabil: 1-3 blocaje 4...8 mm
Marcaj: 0 - 1
Durată de viață mecanică: 30.000 de cicluri
Durată de viață electrică: 30.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Conexiune și dimensiuni
Conexiune terminal IEC: Circuit de alimentare: terminal cu șurub 25 mm² - solid, Circuit de alimentare: terminal cu șurub 16 mm² - flexibil - cu capăt de cablu
Cuplu de strângere: Circuit de alimentare: 4 N.m - terminal cu șurub
Dimensiune bază: 60 x 60 mm
Înălțime: 83 mm
Lățime: 60 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări ale produsului: UL, GL, CSA, CCC, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Impacturi 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura aerului ambiant în timpul funcționării: -20...50 °C. Rezistență la foc: 960 °C conform IEC 60695-2-1. Cod de compatibilitate: Întrerupător principal.
