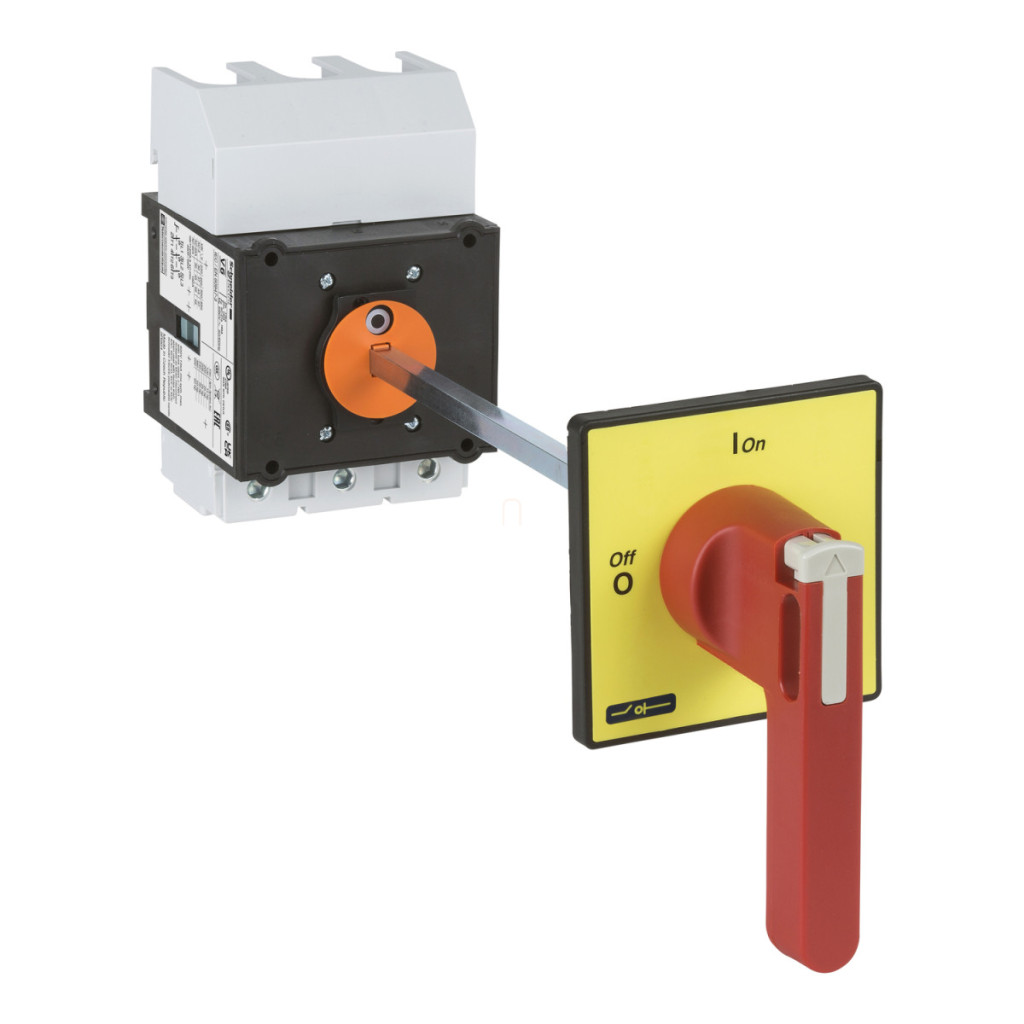

Schneider Electric TeSys Mini-Vario VCCF5 este un întrerupător principal și de urgență de înaltă performanță, conceput special pentru montarea pe panoul din spate al dulapurilor electrice. Acest comutator cu un curent nominal de 125 amperi este alegerea perfectă atunci când aveți nevoie de o soluție fiabilă de deconectare într-un mediu industrial, în special în ceea ce privește funcțiile de oprire de urgență. Dispozitivul VCCF5, parte a familiei de produse TeSys VARIO, are trei contacte NO (normal deschise) și funcționează la o tensiune de funcționare de 690 V c.a. 50/60 Hz. Comutatorul are o performanță impresionantă: oferă 22 kW (230-240 V), 30 kW (400-415 V și 690 V) și 37 kW (500 V) în categoria AC-3. În aplicațiile AC-23A, se pot găsi valori și mai mari: 22 kW (230-240 V), 37 kW (400-415 V și 690 V) și 45 kW (500 V). Această versatilitate îi permite să funcționeze excelent la diferite niveluri de tensiune și în diferite domenii de aplicare. Designul special al comutatorului constă din trei părți principale: un mâner, mecanismul comutatorului și o extensie a axului. Opțiunile de montare sunt extrem de flexibile: mânerul poate fi montat pe o ușă cu 4 șuruburi, în timp ce unitatea comutatorului poate fi fixată pe o șină simetrică sau o placă de montare cu șuruburi sau cleme. Mânerul rotativ roșu cu o placă frontală galbenă nu numai că asigură o manevrare ergonomică, dar poate fi și blocat cu 1-3 lacate de 4-8 mm, ceea ce crește nivelul de siguranță al echipamentului în timpul lucrărilor de întreținere. Marcajul 0-1 indică în mod clar starea actuală a comutatorului. Dispozitivul are un mâner rotativ extins, care facilitează accesul și manipularea. VCCF5 are parametri tehnici deosebit de ridicați: se caracterizează printr-un curent termic convențional de 125 A măsurat în aer liber și un curent termic de 100 A măsurat într-un spațiu închis. Dispozitivul are o capacitate de închidere la scurtcircuit (Icm) de 2,8 kA la 400 V, în timp ce capacitatea de rezistență la curent de scurtă durată (Icw) specificată pentru 1 secundă este de 1500 A la 400 V. Capacitatea nominală de comutare în categoriile AC-21A, AC-22A și AC-23A este de 1000 A la 400 V. Curentul condițional de scurtcircuit este de 10 kA la 400 V în combinație cu o siguranță de 125 A aM sau 125 A gG. Comutatorul are protecție IP20 conform IEC 60529 și protecție IP65 în partea frontală. Durabilitatea sa mecanică este de 30.000 de cicluri de comutare, iar durabilitatea sa electrică este, de asemenea, de 30.000 de cicluri în categoriile AC-21 și DC-1...5. Intervalul său de temperatură de funcționare este între -20 °C și +50 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Datorită tratamentului de protecție TC, este rezistent la influențele mediului și are o robustețe mecanică excelentă: poate rezista la vibrații de 10-150 Hz (1 gn) și șocuri de 11 ms (30 Gn) în conformitate cu standardele IEC.
Schneider Electric TeSys Mini-Vario - VCCF5 - Date tehnice complete privind întrerupătorul principal și de urgență
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VCCF
Tipul produsului: Întrerupător de izolare pentru oprire de urgență
Proiectare structurală
Componența dispozitivului: Mâner, comutator, prelungire ax
Suport de montare: Mâner: ușă, Comutator: șină simetrică, Comutator: placă
Metodă de montare: 4 șuruburi pentru mâner, cleme pentru comutator, șuruburi pentru comutator
Nivel de putere: Putere mare
Caracteristici electrice
Număr de poli: 3P
Tipul și compoziția contactului: 3 NO
Tensiune nominală de funcționare IEC [Ue]: 690 V c.a. 50/60 Hz
Putere nominală de funcționare IEC în W: 22 kW la 230...240 V (c.a.-3), 30 kW la 400...415 V (AC-3), 30 kW la 690 V (AC-3), 37 kW la 500 V (AC-3), 37 kW la 690 V (AC-23A), 45 kW la 500 V (AC-23A), 22 kW la 230...240 V (AC-23A), 37 kW la 400...415 V (AC-23A)
Curent nominal de funcționare [Ie]: 68,5 A AC-23 Ue: 400 V
Fluxul de căldură convențional măsurabil în aer liber [Ith]: 125 A
Curent termic convențional măsurabil în spații închise [Ithe]: 100 A
Capacitate de comutare
Capacitate de pornire (I Rms): 1250 A la 400 V AC-21A, 1250 A la 400 V AC-22A, 1250 A la 400 V AC-23A
Capacitate de întrerupere: 1000 A la 400 V (AC-21A), 1000 A la 400 V (AC-22A), 1000 A la 400 V (AC-23A)
Curent de scurtcircuit condiționat: 10 kA la 400 V - siguranță asociată 125 A aM, 10 kA la 400 V - siguranță asociată 125 A gG
Capacitate nominală de scurtcircuit [Icm]: 2,8 kA la 400 V, valoare de vârf
Curent nominal de rezistență pe termen scurt [Icw]: 1500 A la 400 V, durată: 1 s
Caracteristici fizice
Dimensiunea bazei: 90 x 90 mm
Înălțime: 125 mm
Lățime: 90 mm
Tip de control: Mâner rotativ
Stil de montare a mânerului rotativ: Proiectat
Culoarea mânerului: Roșu
Culoarea plăcii frontale a mânerului: Galben
Opțiuni de blocare a mânerului rotativ: 1-3 blocaje, 4...8 mm
Marcaj: 0 - 1
Caracteristici de durabilitate și mediu
Durabilitate mecanică: 30.000 de cicluri
Durabilitate electrică: 30.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șoc 11 ms (30 Gn) conform IEC 60068-2-27
Temperatură ambiantă de funcționare: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Standarde și certificări
Standarde: IEC 60947-3
Certificări de produs: CCC, UL, CSA, GL, UKCA
