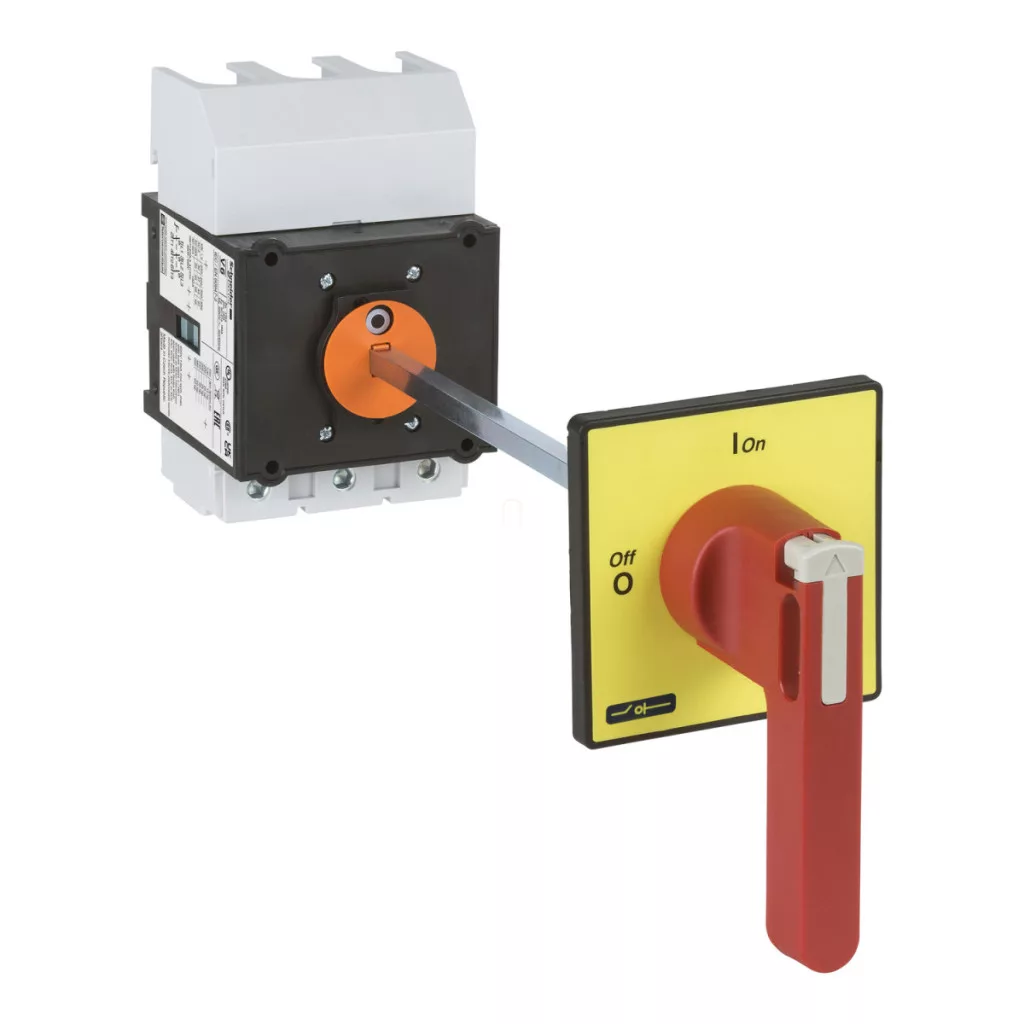

Întrerupătorul-separator Schneider Electric TeSys VARIO VCCF6 este o soluție industrială de înaltă performanță, concepută special pentru aplicații de oprire de urgență. Acest model de 175 A este alegerea perfectă atunci când aveți nevoie de o funcție de deconectare fiabilă și sigură în echipamente electrice sau dulapuri de comandă. Modelul VCCF6 face parte din familia de produse TeSys, una dintre cele mai cunoscute serii de comutatoare industriale ale Schneider Electric. Dispozitivul are un design cu 3 poli și 3 contacte NO (normal deschise), ceea ce îl face potrivit pentru comutarea sistemelor trifazate. Întrerupătorul-deconector este proiectat pentru o tensiune nominală de funcționare de 690 V c.a. la o frecvență de 50/60 Hz, ceea ce îndeplinește cerințele multor aplicații industriale. În ceea ce privește clasificarea, acesta poate fi utilizat în categoriile AC-21A (rezistențe), AC-22A (rezistențe mixte și sarcini inductive) și AC-23A (motoare sau alte sarcini cu inductivitate ridicată). TeSys VCCF6 are date de performanță impresionante. Puterea nominală de funcționare în categoria AC-3 este de 30 kW (230-240 V), 37 kW (400-415 V și 690 V) și 45 kW (500 V). Valori și mai mari pot fi atinse în categoria AC-23A: 30 kW (230-240 V), 45 kW (400-415 V și 690 V) și 55 kW (500 V). Curentul nominal de funcționare (Ie) este de 83 A în categoria AC-23 la 400 V. Curentul termic convențional măsurat în aer liber (Ith) este de 175 A, în timp ce curentul termic convențional măsurat în spații închise (Ithe) este de 140 A. Capacitatea de comutare (I Rms) este de 1750 A la 400 V în categoriile AC-21A, AC-22A și AC-23A, în timp ce capacitatea de întrerupere este de 1400 A la 400 V în aceleași categorii. Comutatorul-deconector are o serie de caracteristici de siguranță. Curentul nominal de scurtcircuit condiționat este de 10 kA la 400 V, combinat cu o siguranță de 200 A aM sau 200 A gG. Capacitatea nominală de scurtcircuit (Icm) este de 2,8 kA la 400 V la vârf. Curentul nominal de rezistență pe termen scurt (Icw) este de 2100 A la 400 V pentru o durată de 1 secundă. Tensiunea nominală de rezistență la impuls (Uimp) este de 8 kV. Dispozitivul este adecvat pentru deconectare și poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu. De asemenea, merită menționat designul fizic al comutatorului-deconector VCCF6. Dispozitivul permite acționarea cu buton rotativ și este disponibil într-o versiune extinsă. Mânerul este roșu, iar panoul frontal este galben, îndeplinind cerințele de vizibilitate pentru dispozitivele de oprire de urgență. Butonul rotativ poate fi blocat cu 1-3 piese de blocare de 4-8 mm, ceea ce împiedică funcționarea accidentală sau neautorizată. Marcajul 0-1 oferă un feedback vizual clar cu privire la starea comutatorului. Durata de viață mecanică este de 30.000 de cicluri, iar durata de viață electrică este aceeași în categoria AC-21 și categoria DC-1...5. În ceea ce privește conexiunea la sursa de alimentare, dispozitivul are terminale cu șuruburi potrivite pentru cabluri solide de 95 mm² sau flexibile (capăt de cablu) de 70 mm². Cuplul de strângere al bornelor cu șurub este de 22,6 Nm. Dimensiunile de bază ale dispozitivului sunt 90 x 90 mm, cu o înălțime de 125 mm și o lățime de 90 mm.
Schneider Electric TeSys Mini-Vario - VCCF6 - Date tehnice comutator principal 175A
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VCCF
Tipul produsului: Întrerupător-deconector de oprire de urgență
Informații suplimentare
Componența dispozitivului: Mâner, prelungire ax, comutator
Suport de montare: Mâner: ușă, Comutator: șină simetrică, Comutator: placă
Metodă de montare: 4 șuruburi pentru mâner, Clemă pentru comutator, Șuruburi pentru comutator
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactului: 3 NO
Caracteristici electrice
Tensiune nominală de funcționare IEC [Ue]: 690 V c.a. 50/60 Hz
Putere nominală de funcționare conform IEC în W: 30 kW 230...240 V (c.a.-3), 37 kW 400...415 V (AC-3), 37 kW 690 V (AC-3), 45 kW 500 V (AC-3), 45 kW 690 V (AC-23A), 55 kW 500 V (AC-23A), 30 kW 230...240 V (AC-23A), 45 kW 400...415 V (AC-23A)
Curent nominal de funcționare [Ie]: 83 A AC-23 Ue: 400 V
Fluxul de căldură convențional măsurabil în aer liber [Ith]: 175 A
Curent termic convențional măsurabil în spații închise [Ithe]: 140 A
Capacitate de comutare (I Rms): 1750 A 400 V AC-21A, 1750 A 400 V AC-22A, 1750 A 400 V AC-23A
Capacitate de deconectare: 1400 A 400 V (AC-21A), 1400 A 400 V (AC-22A), 1400 A 400 V (AC-23A)
Curent nominal condiționat de scurtcircuit: 10 kA 400 V - siguranță asociată 200 A aM, 10 kA 400 V - siguranță asociată 200 A gG
Capacitate nominală de scurtcircuit [Icm]: 2,8 kA 400 V valoare de vârf
Curent nominal de rezistență pe termen scurt [Icw]: 2100 A 400 V durată: 1 s
Tensiune nominală de rezistență la impuls [Uimp]: 8 kV
Adecvat pentru izolare: Da
Tip rețea: CA, CC
Caracteristici fizice
Clasă de funcționare intermitentă: 30
Tip de control: Buton rotativ
Tip de montare buton rotativ: Extins
Culoarea mânerului: Roșu
Culoarea plăcii frontale a mânerului: Galben
Blocabilitate buton rotativ: 1-3 blocări 4...8 mm
Marcaj: 0 - 1
Durată de viață mecanică: 30.000 de cicluri
Durată de viață electrică: 30.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Conexiune IEC: Circuit: borne cu șurub 95 mm² - solid, Circuit: borne cu șurub 70 mm² - flexibil - cu capăt de cablu
Cuplu de strângere: Circuit: 22,6 N.m - cu terminale cu șurub
Dimensiune bază: 90 x 90 mm
Înălțime: 125 mm
Lățime: 90 mm
Greutatea produsului: 1,32 kg
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări ale produsului: CSA, CCC, GL, UL, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform standardului IEC 60068-2-6, Impacturi 11 ms (30 Gn) conform standardului IEC 60068-2-27
Temperatura aerului ambiant în timpul funcționării: -20...50 °C Rezistență la foc: 960 °C conform cu IEC 60695-2-1 Cod de compatibilitate: Izolator comutator principal
