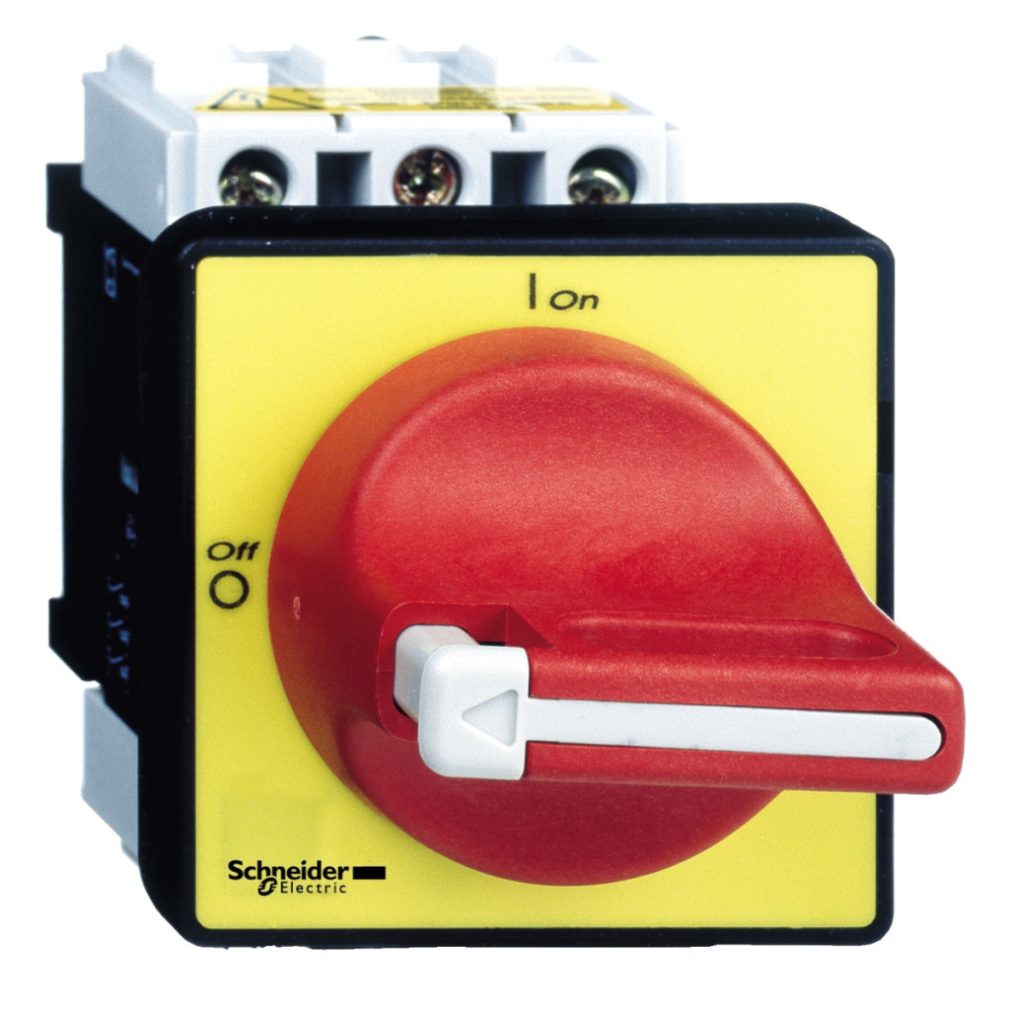

Comutatorul de oprire de urgență VCD0, parte a gamei de produse TeSys VARIO de la Schneider Electric, este un dispozitiv industrial de înaltă performanță, ideal pentru deconectarea în siguranță a circuitului principal al mașinilor și echipamentelor și pentru oprirea de urgență. Acest întrerupător de deconectare versatil cu 3 poli are un curent nominal de 25 A și este deosebit de practic în situații în care siguranța și fiabilitatea sunt esențiale. Comutatorul principal și de oprire de urgență VCD0 este ușor de instalat pe uși, necesitând doar o singură gaură cu diametrul de 22,5 mm pentru montare. Combinația dintre maneta rotativă roșie și placa frontală galbenă asigură o utilizare intuitivă și oferă un feedback vizual imediat cu privire la starea comutatorului. Indicatorul 0-1 arată clar starea de pornire și oprire. Datorită funcției sale de montare pe podea, comutatorul poate fi blocat cu 1-3 încuietori (cu diametrul de 4-8 mm), împiedicând funcționarea neautorizată sau accidentală, ceea ce este deosebit de util în timpul lucrărilor de întreținere. În ceea ce privește parametrii tehnici, TeSys VARIO VCD0 oferă performanțe remarcabile. Are o tensiune nominală de funcționare de 690 V c.a. și acoperă o gamă largă de puteri: 11 kW la 500 V (AC-23A), 15 kW la 690 V (AC-23A) și oferă diferite niveluri de putere în intervalul 230-240 V, Intervale de tensiune de 400-415 V și 500 V în aplicații AC-3 și AC-23A. Curentul nominal de funcționare este de 14,5 A (categoria AC-23, 400 V), curentul convențional de căldură în aer liber este de 25 A, iar în spații închise este de 20 A. Are o capacitate de rupere remarcabilă: 250 A la 400 V (în categoriile AC-21A, AC-22A, AC-23A), în timp ce capacitatea sa de întrerupere este de 200 A la 400 V în aceleași categorii. Curentul condiționat de scurtcircuit este de 10 kA la 400V, combinat cu o siguranță de 25A aM sau gG. Comutatorul oferă o durabilitate excepțională: 100.000 de cicluri de viață mecanică în categoria AC-21 și 30.000 de cicluri în categoriile DC-1...5. Oferă o soluție flexibilă de conectare pentru circuitul de alimentare: borne cu șurub pentru fire solide de 10 mm² și presetupe pentru fire flexibile de 6 mm². Comutatorul are protecție IP20, iar panoul frontal are protecție IP65, asigurând o funcționare fiabilă chiar și în medii umede și prăfuite. Intervalul de temperatură de funcționare este de la -20 °C la +50 °C, iar comutatorul are o rezistență mecanică excelentă: poate rezista la vibrații cu o frecvență de 10-150 Hz (1 gn) și șocuri cu o durată de 11 ms (30 Gn). Comutatorul VCD0 este conform cu standardul IEC 60947-3 și are numeroase certificări internaționale, inclusiv CCC, CSA, GL, UL și UKCA.
Schneider Electric TeSys Mini-Vario - VCD0 - Comutator principal și de oprire de urgență complet 25 A, pentru ușă, 22,5 mm date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumirea scurtă a dispozitivului: VCD
Tipul produsului: Întrerupător de oprire de urgență-deconector
Caracteristici suplimentare
Componența dispozitivului: Comutator, manetă rotativă
Suprafață de montare: Manetă rotativă: ușă, Comutator: ușă
Metodă de montare: Gaură cu diametrul de 22,5 mm pentru maneta de prindere
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Tensiune nominală de funcționare IEC [Ue]: 690 V c.a. 50/60 Hz
Putere nominală IEC în W: 11 kW la 500 V (AC-23A), 11 kW la 690 V (AC-3), 15 kW la 690 V (AC-23A), 4 kW la 230...240 V (AC-3), 5,5 kW la 400...415 V (AC-3), 7,5 kW la 500 V (AC-3), 5,5 kW la 230...240 V (AC-23A), 7,5 kW la 400...415 V (AC-23A)
Curent nominal de funcționare [Ie]: 14,5 A AC-23 Ue: 400 V
Curent termic convențional în aer liber [Ith]: 25 A
Curent termic convențional măsurat în spații închise [Ithe]: 20 A
Capacitate de comutare (I Rms): 250 A la 400 V pentru AC-21A, 250 A la 400 V pentru AC-22A, 250 A la 400 V pentru AC-23A
Capacitate de întrerupere: 200 A la 400 V (AC-21A), 200 A la 400 V (AC-22A), 200 A la 400 V (AC-23A)
Curent nominal condiționat de scurtcircuit: 10 kA la 400 V - siguranță asociată 25 A aM, 10 kA la 400 V - siguranță asociată 25 A gG
Capacitate nominală de întrerupere la scurtcircuit [Icm]: 1 kA la 400 V Ipeak
Curent nominal de rezistență pe termen scurt [Icw]: 300 A la 400 V durată: 1 s
Tensiune nominală de rezistență la impuls [Uimp]: 8 kV
Caracteristici utilizator
Adecvare pentru izolație: Da
Tip rețea: CC, CA
Clasă de funcționare intermitentă: 30
Tip de control: Buton rotativ
Tip de montare buton rotativ: Direct
Culoarea mânerului rotativ: Roșu
Culoarea plăcii frontale a mânerului rotativ: Galben
Blocarea mânerului rotativ: 1-3 blocaje 4...8 mm
Marcaj: 0 - 1
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Conexiune IEC: Circuit de alimentare: terminale cu șurub 10 mm² - solid, Circuit de alimentare: terminale cu șurub 6 mm² - flexibil - cu clemă de cablu
Cuplu de strângere: Circuit de alimentare: 2,1 N.m - pe borne cu șurub
Dimensiune bază: 60 x 60 mm
Înălțime: 74 mm
Lățime: 60 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări ale produsului: CCC, CSA, GL, UL, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Impacturi 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura ambiantă în timpul funcționării: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător principal de deconectare
