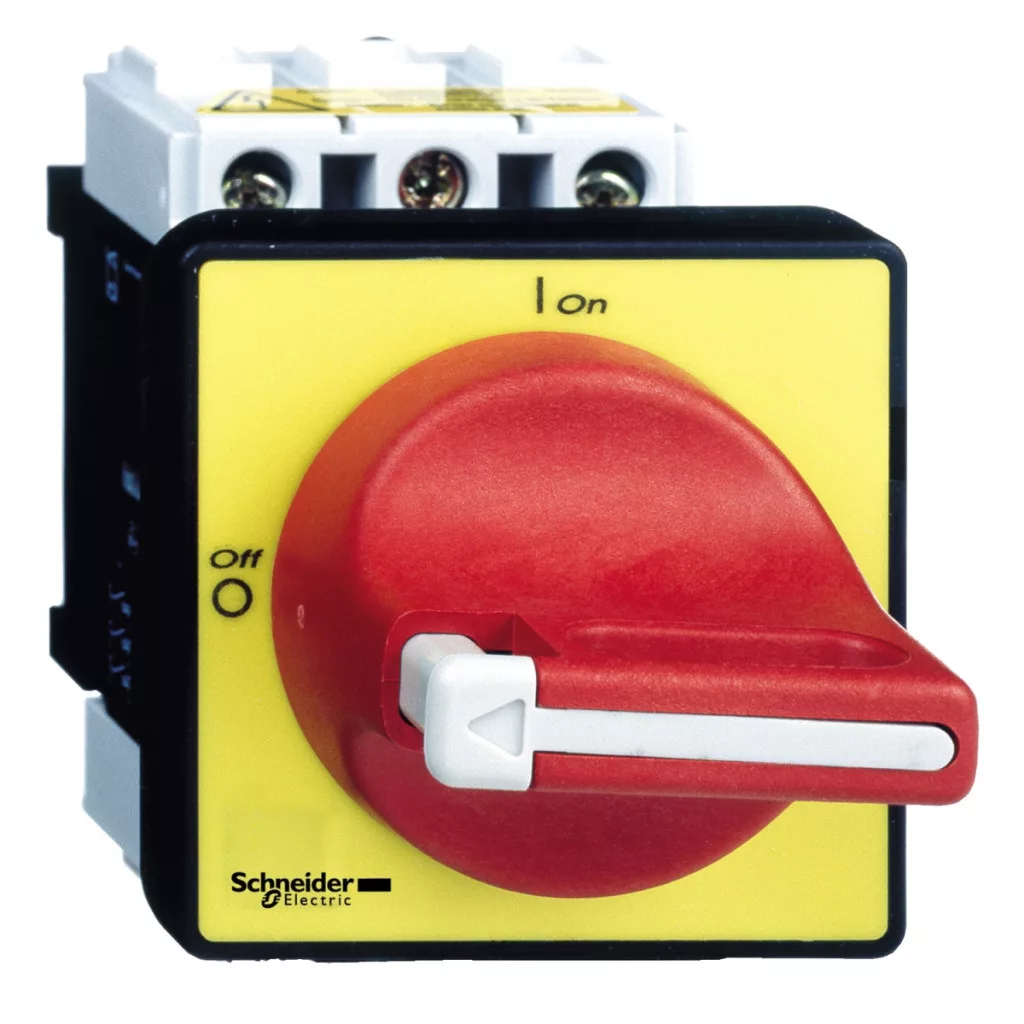

Întrerupătorul de sarcină VCD1 din seria TeSys VARIO de la Schneider Electric oferă o soluție fiabilă și sigură pentru proiectanții de sisteme de control industrial. Acest întrerupător de pornire/oprire de urgență de 32 A este special conceput pentru montarea pe ușă și poate fi fixat cu ușurință cu un orificiu de 22,5 mm, ceea ce simplifică instalarea și reduce timpul de asamblare. O caracteristică specială a întrerupătorului TeSys Mini-Vario VCD1 este categoria sa de performanță ridicată, care are un design cu 3 poli și 3 contacte NO (normal deschise). Dispozitivul funcționează la o tensiune nominală de 690 V c.a. 50/60 Hz și poate fi utilizat la mai multe niveluri de putere: În categoria de comutare AC-23A, are o putere nominală de 15 kW (690 V), 11 kW (400-415 V sau 500 V) și 5,5 kW (230-240 V). În categoria AC-3, are o putere nominală de 7,5 kW (400-415 V, 500 V și 690 V) și 1,5 kW (230-240 V). Curentul nominal de funcționare (Ie) este de 21,8 A în categoria AC-23 la 400 V, în timp ce curentul termic convențional (Ith) este de 32 A în aer liber și (Ithe) este de 25 A. Întrerupătorul are o capacitate de comutare de 320 A și o capacitate de rupere de 250 A la 400 V în diferite categorii de comutare (AC-21A, AC-22A, AC-23A). Comutatorul VCD1 are un curent de scurtcircuit condiționat de 10 kA la 400 V, utilizând o siguranță de 35 A aM sau gG. Capacitatea nominală de scurtcircuit (Icm) este de 1 kA la 400 V vârf, în timp ce curentul nominal de scurtcircuit de scurtă durată (Icw) este de 384 A la 400 V timp de 1 secundă. Comutatorul are o tensiune de rezistență la impulsuri de 8 kV, care oferă un nivel ridicat de protecție împotriva supratensiunii. În ceea ce privește capacitatea de izolare, este potrivit atât pentru rețelele de curent continuu, cât și pentru cele de curent alternativ. Are o secționalizare adecvată, ceea ce îl face potrivit pentru deconectarea în siguranță a echipamentelor în timpul întreținerii sau reparațiilor. Designul mecanic al comutatorului VCD1 permite acționarea mânerului rotativ cu montare directă. Mânerul roșu și placa frontală galbenă indică funcția de oprire de urgență, care respectă reglementările privind marcarea de siguranță. Mânerul poate fi blocat cu 1-3 lacate de 4-8 mm, oferind o siguranță suplimentară împotriva comutării neautorizate. Comutatorul este marcat cu 0-1, ceea ce oferă un feedback clar cu privire la starea actuală. VCD1 are o durată de viață mecanică remarcabilă de 100.000 de cicluri de comutare și o durată de viață electrică de 100.000 de cicluri în categoria AC-21 și 30.000 de cicluri în categoria DC-1...5. Circuitul de alimentare poate fi conectat cu borne cu șurub, cabluri solide de 10 mm² sau flexibile de 6 mm² cu manșoane, cu un cuplu de strângere de 2,1 Nm. Dimensiunile de bază ale comutatorului sunt 60 x 60 mm, cu o înălțime de 74 mm și o lățime de 60 mm.
Schneider Electric TeSys Mini-Vario - VCD1 - Comutator principal și de oprire de urgență complet 32A, pentru ușă, 22,5 mm date tehnice
Date generale
Familia de produse: TeSys
Denumirea produsului: TeSys VARIO
Abreviere dispozitiv: VCD
Tip produs: Întrerupător de oprire de urgență cu întrerupere a sarcinii
Caracteristici tehnice
Structura dispozitivului: Comutator și mâner
Metodă de montare: Mâner: pe ușă, Comutator: pe ușă
Metodă de fixare: Gaură de 22,5 mm pentru mâner
Nivel de putere: Putere mare
Număr de poli: 3P
Tip și design contact: 3 NO
Caracteristici electrice
Tensiune nominală de funcționare IEC [Ue]: 690 V c.a. 50/60 Hz
Putere nominală IEC: 11 kW la 500 V (AC-23A), 15 kW la 690 V (AC-23A), 7,5 kW la 500 V (AC-3), 7,5 kW la 690 V (AC-3), 1,5 kW la 230...240 V (AC-3), 5,5 kW la 230...240 V (AC-23A), 11 kW la 400...415 V (AC-23A), 7,5 kW la 400...415 V (AC-3)
Curent nominal de funcționare [Ie]: 21,8 A AC-23 Ue: 400 V
Curent termic convențional în aer liber [Ith]: 32 A
Curent termic convențional în spațiu închis [Ithe]: 25 A
Capacitate de comutare (I Rms): 320 A la 400 V pentru AC-21A, 320 A la 400 V pentru AC-22A, 320 A la 400 V pentru AC-23A
Capacitate de rupere: 250 A la 400 V (AC-21A), 250 A la 400 V (AC-22A), 250 A la 400 V (AC-23A)
Curent de scurtcircuit condiționat: 10 kA la 400 V - siguranță asociată 35 A aM, 10 kA la 400 V - siguranță asociată 35 A gG
Capacitate nominală de întrerupere la scurtcircuit [Icm]: 1 kA la 400 V valoare de vârf
Rezistență nominală la curent de scurtcircuit de scurtă durată [Icw]: 384 A la 400 V durată: 1 s
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV
Caracteristici mecanice
Adecvare pentru izolație: Da
Tip rețea: CC, CA
Clasă de funcționare intermitentă: 30
Tip de control: Mâner rotativ
Tip de montare a mânerului rotativ: Direct
Culoarea mânerului: Roșu
Culoarea plăcii frontale a mânerului: Galben
Blocabilitate mâner rotativ: 1-3 blocaje 4...8 mm
Marcaj: 0 - 1
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Date de conectare
Terminal de conectare IEC: Circuit de alimentare: terminal cu șurub 10 mm² - solid, Circuit de alimentare: terminal cu șurub 6 mm² - flexibil - cu manșon
Cuplu de strângere: Circuit de alimentare: 2,1 N.m - terminale cu șurub
Dimensiuni
Dimensiunea bazei: 60 x 60 mm
Înălțime: 74 mm
Lățime: 60 mm
Condiții de mediu
Standarde: IEC 60947-3
Certificări produs: GL, CCC, CSA, UL, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Impacturi 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura ambiantă de funcționare: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător principal de deconectare
