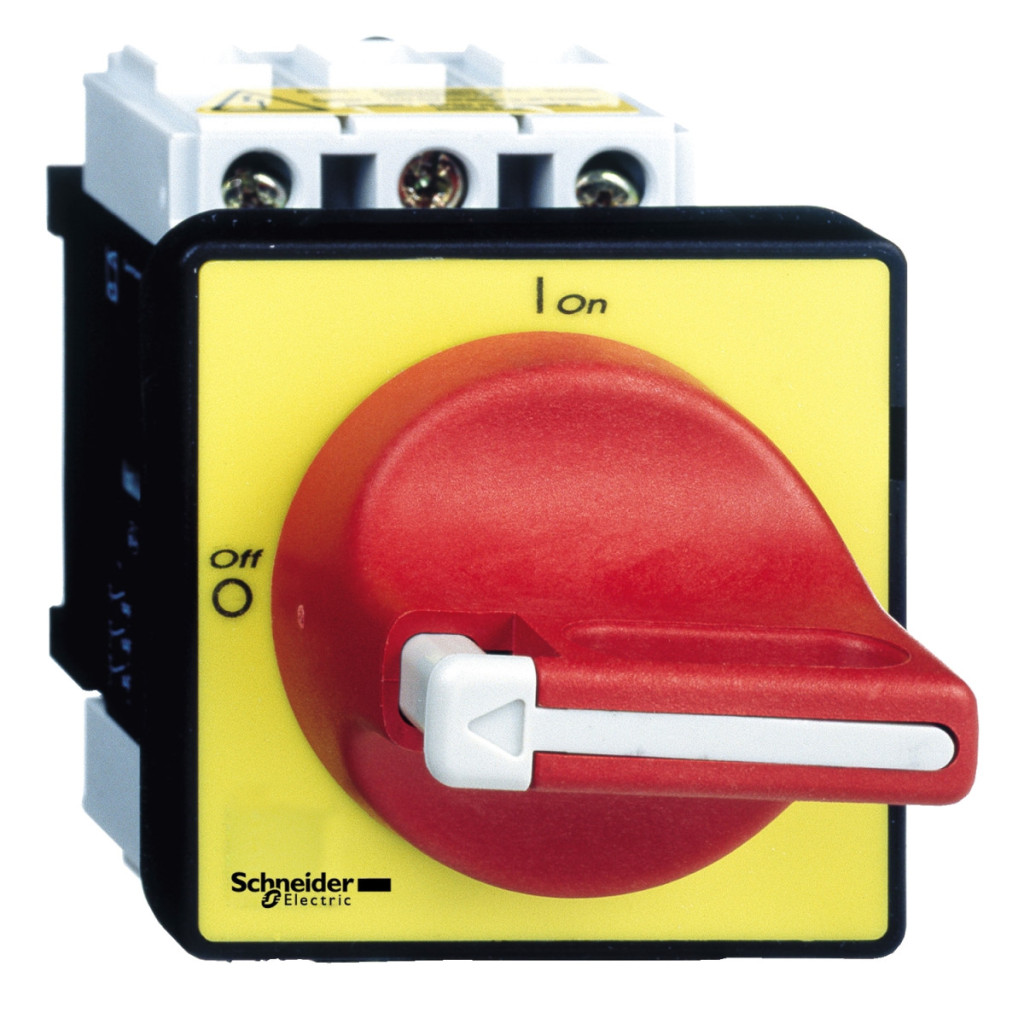

Schneider Electric TeSys Mini-Vario - VCD2 - Comutator principal și de oprire de urgență complet 40A, pentru ușă, 22,5 mm

Număr de poli: 3

Lățime: 85 mm

Lungime: 120 mm

Înălțime: 78 mm

Va ajunge la tine: 9-16 zile lucrătoare

Schneider Electric TeSys Mini-Vario - VCD2 - Comutator principal și de oprire de urgență complet 40A, pentru ușă, 22,5 mm

Name: Schneider Electric TeSys Mini-Vario - VCD2 - Comutator principal și de oprire de urgență complet 40A, pentru ușă, 22,5 mm
Brand: Schneider Electric Zrt.
SKU: 3389110724899
Price: 186.28 RON
Availability: InStock

186,28 RON

Va ajunge la tine: 9-16 zile lucrătoare

Din stoc extern, livrabil până la 9-16 zile lucrătoare: mai mult de 1000 bucată.

Dorești reducere?

👀Click la produse asemănătoare!

Schneider Electric

Întrerupător de circuit

Schneider Electric TeSys Mini-Vario

Comutatorul principal compact și comutatorul de oprire de urgență Schneider Electric TeSys VARIO seria VCD2 este un dispozitiv de comutare de înaltă calitate și performanță, ideal pentru deconectarea în siguranță a alimentării cu energie electrică și oprirea rapidă a aplicațiilor industriale în caz de urgență. Acest comutator cu 3 poli și sarcină de 40 A este soluția perfectă pentru funcționarea în siguranță a liniilor de producție, mașinilor și echipamentelor în care sunt esențiale funcțiile fiabile de întrerupere a circuitului și oprire de urgență. Parametrii tehnici remarcabili ai comutatorului TeSys VARIO VCD2 garantează o durată lungă de viață și o funcționare fiabilă. Dispozitivul funcționează la o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz, cu un curent termic convențional în aer liber de 40 A și un curent termic de 32 A măsurat într-un spațiu închis. Oferă performanțe excelente în diverse categorii de aplicații: în categoria AC-23A, asigură un curent nominal de funcționare de 29 A la 400 V, în timp ce în categoria AC-3, potrivită pentru controlul motoarelor, poate comuta 11 kW la 400-415 V. Comutatorul are o capacitate de comutare de 400 A și o capacitate de întrerupere de 320 A la 400 V, asigurând o funcționare sigură chiar și la sarcini mari. Dispozitivul poate rezista la un curent de scurtcircuit condiționat de 10 kA la 400 V atunci când este protejat de o siguranță aM sau gG de 50 A. Designul mecanic al comutatorului Schneider Electric VCD2 este extrem de ușor de utilizat și sigur. Dispozitivul poate fi montat pe o ușă și fixat cu un singur orificiu cu diametrul de 22,5 mm, ceea ce îl face ușor de integrat în sistemele existente. Comutatorul rotativ roșu are o placă frontală galbenă, care respectă standardele internaționale de siguranță și indică în mod clar funcția de oprire de urgență. Comutatorul poate fi blocat cu 1-3 lacate (cu diametrul de 4-8 mm), ceea ce împiedică funcționarea neautorizată și permite o întreținere sigură. Marcajul 0-1 indică în mod clar starea comutatorului. În plus față de protecția internă IP20, protecția IP65 a dispozitivului de control asigură funcționarea fiabilă a comutatorului chiar și în medii industriale. Durabilitatea remarcabilă a comutatorului TeSys VARIO VCD2 este garantată de o durată de viață mecanică de 100.000 de cicluri și o durată de viață electrică de 100.000 de cicluri în categoria AC-21. Dispozitivul poate fi utilizat într-un interval de temperatură de funcționare de la -20 °C la +50 °C și are o robustețe mecanică excelentă: Poate rezista la vibrații între 10 și 150 Hz (1 gn) și șocuri cu durata de 11 ms (30 Gn), în conformitate cu standardele IEC 60068-2-6 și IEC 60068-2-27. Comutatorul este potrivit pentru conectarea rețelelor de curent alternativ și continuu și are o tensiune de izolare de 8 kV. Conectarea se realizează cu borne cu șurub, care pot fi utilizate pentru fire solide de până la 10 mm² și fire flexibile cu manșoane cu secțiune transversală de până la 6 mm². Comutatorul are dimensiuni compacte, cu o bază de 60 x 60 mm și o înălțime de 74 mm, precum și o lățime de numai 60 mm.

Schneider Electric TeSys Mini-Vario - VCD2 - Comutator principal și de oprire de urgență complet 40A, pentru ușă, 22,5 mm date tehnice

Caracteristici principale

Familia de produse: TeSys

Denumirea produsului: TeSys VARIO

Denumire scurtă a dispozitivului: VCD

Tipul produsului: Întrerupător de oprire de urgență-deconector

Structura dispozitivului

Componența dispozitivului: Mâner, Comutator

Suport de montare: Mâner: ușă, Comutator: ușă

Metodă de montare: Gaură cu mâner de 22,5 mm

Nivel de putere: Putere mare

Caracteristici electrice

Număr de poli: 3P

Tipul și compoziția contactului: 3 NO

Tensiune nominală de funcționare IEC: 690 V c.a. 50/60 Hz

Putere nominală de funcționare IEC în W: 11 kW la 690 V (AC-3), 15 kW la 690 V (AC-23A), 11 kW la 400...415 V (AC-3), 15 kW la 500 V (AC-3), 18,5 kW la 500 V (AC-23A), 5,5 kW la 230...240 V (AC-3), 7,5 kW la 230...240 V (AC-23A), 15 kW la 400...415 V (AC-23A)

Curent nominal de funcționare: 29 A AC-23 Ue: 400 V

Curent termic convențional în aer liber: 40 A

Curent termic convențional măsurat în spații închise: 32 A

Capacitate de comutare (I Rms): 400 A la 400 V pentru AC-21A, 400 A la 400 V pentru AC-22A, 400 A la 400 V pentru AC-23A

Capacitate de oprire: 320 A la 400 V (AC-21A), 320 A la 400 V (AC-22A), 320 A la 400 V (AC-23A)

Curent nominal de scurtcircuit condiționat: 10 kA la 400 V - siguranță asociată 50 A aM, 10 kA la 400 V - siguranță asociată 50 A gG

Capacitate nominală de scurtcircuit: 1 kA la 400 V vârf

Curent nominal de scurtă durată: 480 A la 400 V durată: 1 s

Tensiune nominală de impuls: 8 kV

Caracteristici fizice

Adecvarea izolației: Da

Tipul rețelei: CA, CC

Clasă de funcționare intermitentă: 30

Tip de control: Comutator rotativ

Tip de montare comutator rotativ: Direct

Culoarea mânerului: Roșu

Culoarea plăcii frontale a mânerului: Galben

Blocare comutator rotativ: 1-3 blocaje 4...8 mm

Marcaj: 0 - 1

Durabilitate mecanică: 100.000 de cicluri

Durabilitate electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5

Conexiune terminal IEC: Circuit de alimentare: terminal cu șurub 10 mm² - solid, Circuit de alimentare: terminal cu șurub 6 mm² - flexibil - cu capac pentru cablu

Cuplu de strângere: Circuit de alimentare: 2,1 N·m - terminal cu șurub

Dimensiune bază: 60 x 60 mm

Înălțime: 74 mm

Lățime: 60 mm

Greutate produs: 0,215 kg

Parametri de mediu

Standarde: IEC 60947-3

Certificări produs: UL, GL, CCC, CSA, UKCA

Grad de protecție: IP20 conform IEC 60529, IP65

Tratament de protecție: TC

Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șoc 11 ms (30 Gn) conform IEC 60068-2-27

Temperatura ambiantă în timpul funcționării: -20...50 °C

Rezistență la foc: 960 °C conform IEC 60695-2-1

Cod de compatibilitate: Întrerupător-deconector principal

Date

Număr de poli

Lățime

85 mm

Lungime

120 mm

Înălțime

78 mm

EAN prezentat

3389110724899

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

220 g/bucată

Numar articol

3389110724899
