Modelul VCF01GEGP din seria TeSys Mini-Vario de la Schneider Electric este un întrerupător de urgență cu carcasă, de înaltă calitate, conceput special pentru utilizarea în medii industriale. Acest dispozitiv de înaltă performanță reprezintă alegerea perfectă pentru aplicațiile în care oprirea de urgență fiabilă și deconectarea în condiții de siguranță sunt cerințe esențiale. Modelul VCF01GEGP are o configurație cu 3 poli, care asigură un curent termic convențional de 16 A. Dispozitivul funcționează la o tensiune nominală de 690 V c.a. și un curent nominal de 11 A (pentru categoria AC-23A la 400 V). În ceea ce privește puterea, asigură o putere nominală de 5,5 kW (categoria AC-23) sau 4 kW (categoria AC-3) la o tensiune de 400 V. Dispozitivul are o rezistență nominală la tensiune de impuls de 8 kV, oferind astfel o protecție excelentă și împotriva vârfurilor de tensiune. Întrerupătorul de urgență TeSys VARIO VCF01GEGP este prevăzut cu un mâner rotativ roșu și un panou frontal galben, care fac funcția de oprire de urgență ușor de identificat. Întrerupătorul poate fi blocat cu 1-3 lacate cu diametrul de 4-8 mm, ceea ce sporește și mai mult siguranța și împiedică comutarea neautorizată. Gradul de protecție IP65 asigură protecția dispozitivului împotriva prafului și a jeturilor de apă, astfel încât acesta funcționează fiabil chiar și în condiții de mediu dificile, în intervalul de temperatură cuprins între -20 °C și +50 °C. Secționatorul are o robustețe mecanică excelentă: rezistă la vibrații în intervalul de frecvență 10-150 Hz (1 gn) conform standardului IEC 60068-2-6, precum și la șocuri cu durata de 11 ms (30 Gn) conform standardului IEC 60068-2-27. Durata de viață mecanică a dispozitivului este de 100 000 de cicluri de comutație, iar durata de viață electrică este, de asemenea, de 100 000 de cicluri în categoria AC-21 și de 30 000 de cicluri în categoria DC-1...5. Modelul VCF01GEGP are capacități de comutație excelente: capacitate de întrerupere de 200 A în categoriile AC-21A, AC-22A și AC-23A la 400 V, precum și o capacitate nominală de pornire la scurtcircuit de 1 kA la 400 V în valoare de vârf. Dimensiunile aparatului: 146 mm înălțime, 90 mm lățime și 131 mm adâncime. Dimensiunea panoului frontal al mânerului este de 60 x 60 mm. În ceea ce privește conectarea, aparatul este prevăzut cu cleme de strângere cu șurub, care sunt potrivite pentru cabluri flexibile de 2,5-4 mm² cu capete de cablu. Se pot conecta atât circuitele de alimentare, cât și împământarea de protecție și împământarea cablului de ecranare. Cuplul de strângere recomandat pentru clemele cu șurub este de 2,1 Nm. Rezistența la foc a produsului este de 960 °C conform standardului IEC 60595-2-1, ceea ce sporește și mai mult siguranța în mediul industrial.
Schneider Electric TeSys Mini-Vario - VCF01GEGP - întrerupător de urgență secționator în carcasă, 16 A, IP65 - specificații tehnice
Caracteristici principale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VCF

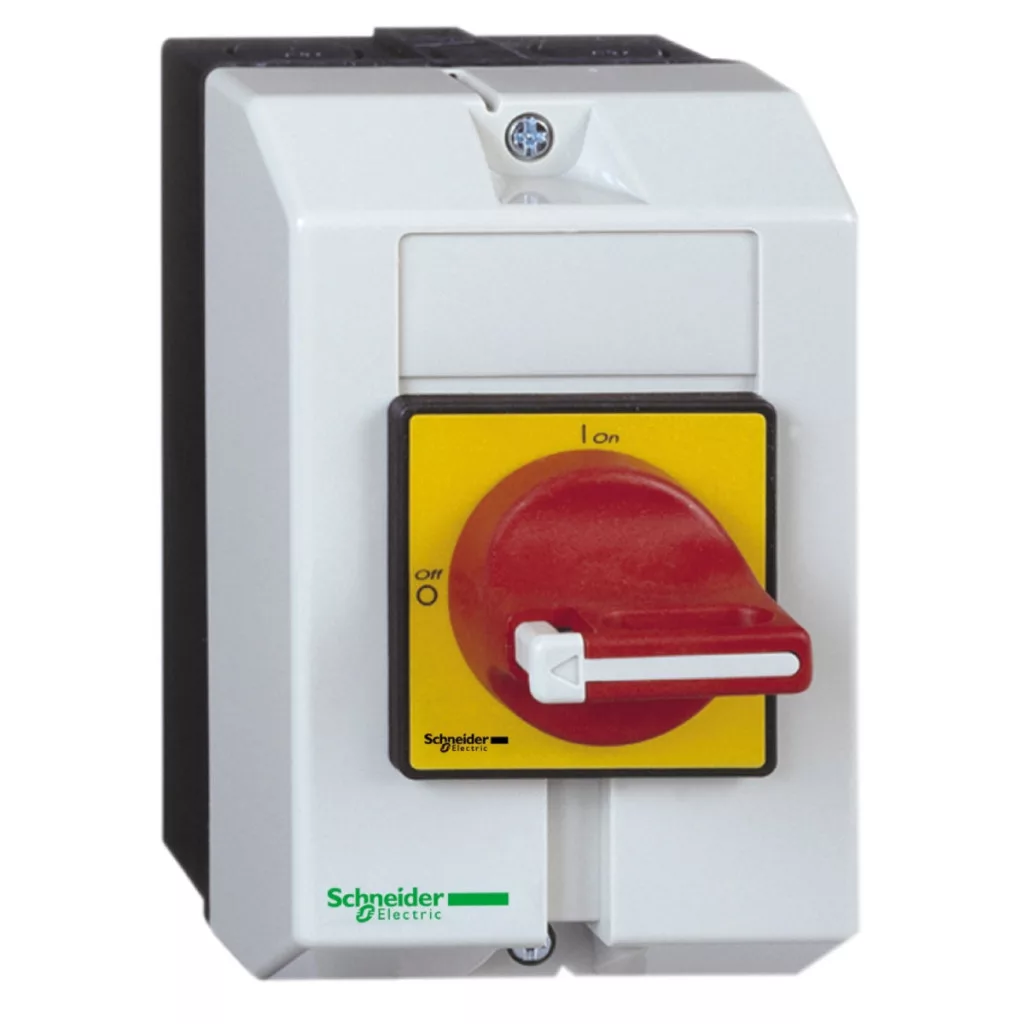

Tipul produsului: Întrerupător de secțiune de urgență în carcasă
Nivel de putere: Putere mare
Poli: 3P
Tip de comandă: Mâner rotativ
Culoarea mânerului: Roșu
Culoarea plăcii frontale a mânerului: Galben
Mâner rotativ blocabil cu zăvor: 1-3 lacate 4...8 mm
Caracteristici electrice
Marcaj: 0 - 1
Tensiune nominală de funcționare [Ue]: 690 V CA
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV
Curent termic convențional în circuit închis [Ithe]: 16 A
Curent nominal de funcționare [Ie]: 11 A (AC-23A) la 400 V
Putere nominală de funcționare în W: 5,5 kW la 400 V (AC-23)
4 kW la 400 V (AC-3)
Clasa de întrerupere: 30
Capacitate de pornire (I rms): 200 A la 400 V AC-21A
200 A la 400 V AC-22A
200 A la 400 V AC-23A
Capacitate nominală de pornire la scurtcircuit [Icm]: 1 kA la 400 V în valoare de vârf
Intensitatea nominală a curentului de scurtcircuit de scurtă durată [Icw]: 300 A la 400 V, durată: 1 s
Curent nominal de scurtcircuit condiționat: 10 kA la 400 V - siguranță asociată 20 A aM
10 kA la 400 V - siguranță asociată 20 A gG
Capacitate de întrerupere: 200 A la 400 V (AC-21A)
200 A la 400 V (AC-22A)
200 A la 400 V (AC-23A)
Durată de viață mecanică: 100000 de cicluri
Durată de viață electrică: 100000 de cicluri AC-21
30000 de cicluri DC-1...5
Caracteristici de mediu: Mediu standard
Potrivit pentru izolare: Da
Caracteristici mecanice
Conexiuni - borne: Circuit de alimentare: borne de strângere cu șurub 2,5...4 mm² - flexibil - cu capăt de cablu
Pământ de protecție: cleme de strângere cu șurub 2,5...4 mm² - flexibile - cu capăt de cablu
Pământ cablu de ecranare: cleme de cablu
Cuplu de strângere: 2,1 N.m - în cazul clemelor de strângere cu șurub
Rezistență la foc: 960 °C conform IEC 60595-2-1
Dimensiunea panoului frontal al mânerului: 60 x 60 mm
Înălțime: 146 mm
Lățime: 90 mm
Adâncime: 131 mm
Condiții de mediu
Standarde: IEC 60947-4-1
IEC 60204
Tratament de protecție: TC
Grad de protecție IP: IP65 conform IEC 60529
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6
Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura de funcționare a mediului: -20…50 °C
