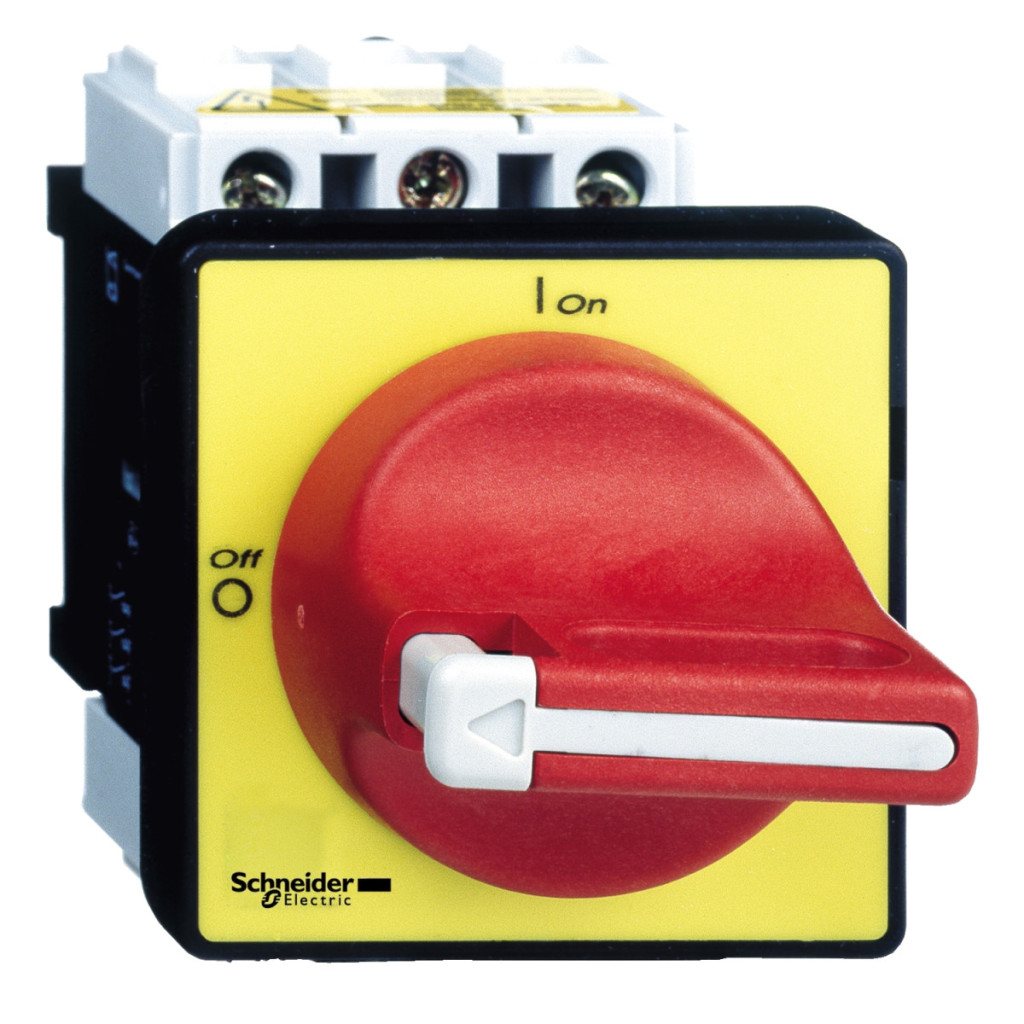

Schneider Electric TeSys VARIO VCF1 este un întrerupător de urgență extrem de eficient și de înaltă calitate, conceput special pentru aplicații industriale. Acest întrerupător de oprire de urgență cu capacitate de încărcare de 32 A, 3P (trei poli) este alegerea ideală pentru medii în care este necesară o întrerupere rapidă și fiabilă a circuitului în caz de urgență. Ca parte a familiei TeSys VARIO, modelul VCF1 este proiectat pentru a fi montat pe o ușă, fiind perfect pentru partea frontală a dulapurilor de comutare și a tablourilor de distribuție moderne. Cu aspectul său impresionant – un mâner rotativ roșu cu o placă frontală galbenă – dispozitivul este clar vizibil de la distanță și ușor de identificat în caz de urgență. Comutatorul este acționat de un mâner rotativ direct, care poate fi fixat pe ușă cu patru șuruburi, asigurând o funcționare stabilă și fiabilă chiar și în medii industriale. Produsul oferă protecție IP20 pentru unitatea de bază, în timp ce panoul frontal are protecție IP65, oferind o protecție adecvată împotriva prafului și umezelii. În ceea ce privește specificațiile tehnice, comutatorul VCF1 are o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz și poate fi utilizat în diferite intervale de sarcină: 15 kW la 690 V (c.a.-23 A), 11 kW la 500 V (AC-23A) sau 400-415 V (AC-23A) și 7,5 kW la 500 V sau 690 V (AC-3), precum și aplicații de 400-415 V (AC-3). Curentul nominal de funcționare al produsului este de 21,8 A (AC-23, 400 V), cu un curent nominal convențional de căldură în aer liber de 32 A, în timp ce în spații închise această valoare este de 25 A. Capacitatea sa de comutare este de 320 A la 400 V (în categoriile AC-21A/AC-22A/AC-23A), iar capacitatea sa de întrerupere este de 250 A la 400 V (AC-21A/AC-22A/AC-23A). Curentul condiționat de scurtcircuit este de 10kA la 400V (cu siguranță de 35A aM sau gG), capacitatea de comutare la scurtcircuit este de 1kA la 400V vârf, în timp ce capacitatea de menținere la scurtcircuit este de 384A la 400V timp de 1 secundă. O caracteristică remarcabilă a comutatorului VCF1 este durata sa de viață mecanică și electrică excepțională: 100.000 de cicluri de comutare de durabilitate mecanică și 100.000 de cicluri de AC-21 sau 30.000 de cicluri de DC-1...5 de durabilitate electrică. Mânerul rotativ al comutatorului poate fi blocat cu 1-3 blocaje (știfturi de blocare de 4-8 mm) și are o marcare 0-1. Dispozitivul este conform cu standardul IEC 60947-3 și are numeroase certificări internaționale, inclusiv UL, CSA, CCC, GL și UKCA. Intervalul de temperatură de funcționare este între -20 și +50 °C, iar rezistența la foc este de 960 °C, conform IEC 60695-2-1.
Schneider Electric TeSys Mini-Vario - VCF1 - Comutator principal și de oprire de urgență complet 32A, pentru ușă, montat cu șuruburi Date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VCF
Tipul produsului: Comutator de izolare pentru oprire de urgență
Caracteristici suplimentare
Componența dispozitivului: Întrerupător, manetă rotativă
Metodă de montare: Manetă rotativă: pe ușă, Întrerupător: pe ușă
Metodă de montare: 4 șuruburi la maneta rotativă
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactului: 3 NO
Caracteristici electrice
Tensiune nominală de funcționare IEC: 690 V c.a. 50/60 Hz
Putere nominală de funcționare IEC în W:
11 kW la 500 V (AC-23A)
15 kW la 690 V (AC-23A)
7,5 kW la 500 V (AC-3)
7,5 kW la 690 V (AC-3)
1,5 kW la 230...240 V (AC-3) 5,5 kW la 230...240 V (AC-23A) 11 kW la 400...415 V (AC-23A) 7,5 kW la 400...415 V (AC-3) Curent nominal de funcționare: 21,8 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber: 32 A
Curent termic convențional măsurat în spații închise: 25 A
Capacitate de comutare (I Rms):
320 A la 400 V AC-21A
320 A la 400 V AC-22A
320 A la 400 V AC-23A
Capacitate de rupere:
250 A la 400 V (AC-21A)
250 A la 400 V (AC-22A)
250 A la 400 V (AC-23A)
Curent de scurtcircuit condiționat:
10 kA la 400 V - siguranță asociată 35 A aM
10 kA la 400 V - siguranță asociată 35 A gG
Capacitate nominală de închidere la scurtcircuit: 1 kA la 400 V valoare de vârf
Curent nominal de rezistență pe termen scurt: 384 A la 400 V durată: 1 s
Tensiune nominală de rezistență la impulsuri: 8 kV
Caracteristici de funcționare
Adecvat pentru deconectare: Da
Tip de rețea: CC, c.a.
Clasă de funcționare intermitentă: 30
Tip de control: Braț rotativ
Tip de montare braț rotativ: Directă
Culoare braț: Roșu
Culoare placă frontală braț: Galben
Blocare braț rotativ: 1-3 blocaje 4...8 mm
Marcaj: 0 - 1
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică:
100.000 de cicluri AC-21
30.000 de cicluri DC-1...5
Conexiune
Conexiune terminal IEC:
Circuit: terminale cu șurub 10 mm² - solide
Circuit: terminale cu șurub 6 mm² - flexibile - cu papuci de cablu
Cuplu de strângere: Circuit: 2,1 N.m - terminale cu șurub
Caracteristici fizice
Dimensiune bază: 60 x 60 mm
Înălțime: 74 mm
Lățime: 60 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări ale produsului: UL, CSA, CCC, GL, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Rezistență mecanică:
Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6
Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura ambiantă de funcționare: -20...50 °C
Rezistență la foc: 960 °C în conformitate cu IEC 60695-2-1
Cod de compatibilitate: Întrerupător principal de deconectare
