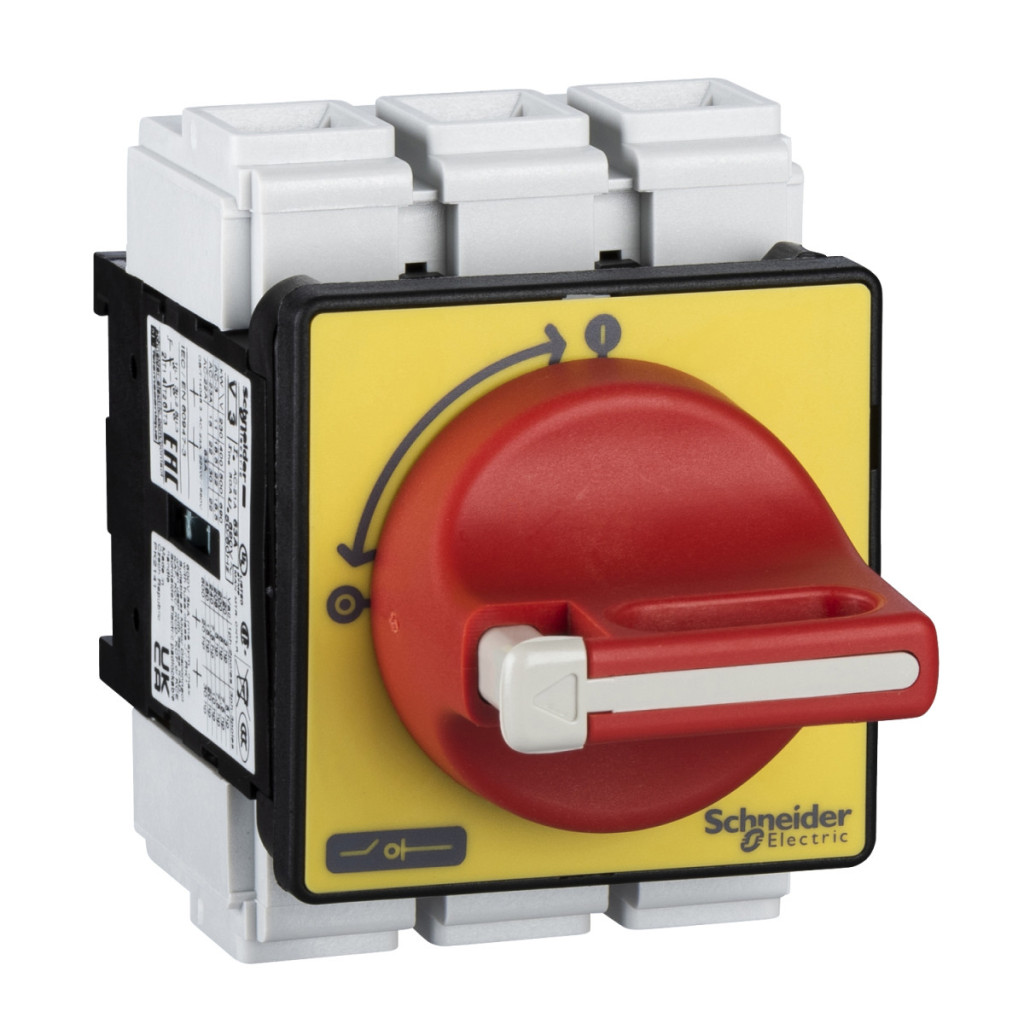

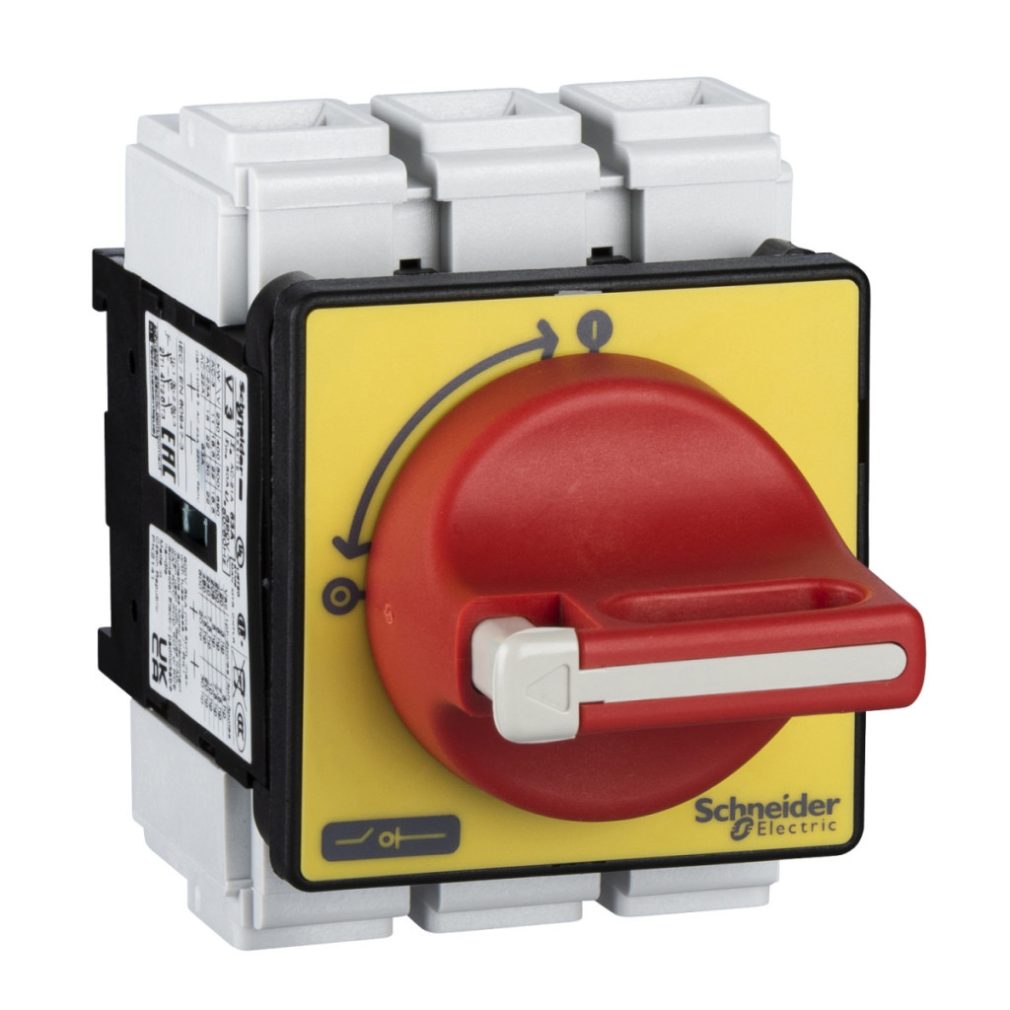

Schneider Electric TeSys Mini-Vario - VCF3 - Comutator principal și de oprire de urgență complet 63A, pentru ușă, montat cu șuruburi

Număr de poli: 3

Lățime: 85 mm

Lungime: 118 mm

Înălțime: 78 mm

Va ajunge la tine: 3-4 zile lucrătoare

Schneider Electric TeSys Mini-Vario - VCF3 - Comutator principal și de oprire de urgență complet 63A, pentru ușă, montat cu șuruburi

Name: Schneider Electric TeSys Mini-Vario - VCF3 - Comutator principal și de oprire de urgență complet 63A, pentru ușă, montat cu șuruburi
Brand: Schneider Electric Zrt.
SKU: 3389110165999
Price: 204.41 RON
Availability: InStock

204,41 RON

Va ajunge la tine: 3-4 zile lucrătoare

Din stoc extern, livrabil până la 3-4 zile lucrătoare: mai mult de 1000 bucată.

Dorești reducere?

👀Click la produse asemănătoare!

Schneider Electric

Întrerupător de circuit

Schneider Electric TeSys Mini-Vario

Schneider Electric TeSys VARIO VCF3 este un comutator multifuncțional de înaltă calitate, conceput în principal pentru oprirea de urgență și comutarea normală pornit/oprit. Acest comutator de 63 A este ideal pentru utilizarea în medii industriale în care siguranța și fiabilitatea sunt esențiale. Ca parte a familiei de produse TeSys, modelul VCF3 aparține categoriei de comutatoare de înaltă performanță, care pot fi o componentă importantă a sistemelor electrice profesionale. Caracteristica principală de proiectare a comutatorului VCF3 este că poate fi montat pe ușă și este fixat cu 4 șuruburi, atât pentru comutator, cât și pentru maneta rotativă. Mânerul rotativ roșu și panoul frontal galben fac comutatorul foarte vizibil, ceea ce este deosebit de util în situații de urgență. Dispozitivul este potrivit pentru utilizare atât în rețelele de curent continuu (CC), cât și în cele de curent alternativ (CA) și poate fi utilizat până la o tensiune de 690 V CA. Întrerupătorul VCF3 are un design cu 3 poli și 3 contacte NO (normal deschise), ceea ce permite o utilizare versatilă într-o varietate de aplicații. Datele de performanță ale dispozitivului sunt impresionante: poate fi utilizat la diferite niveluri de putere la o tensiune nominală de 690 V AC, inclusiv 11 kW la 230-240 V (AC-3), 18,5 kW la 400-415 V (AC-3) sau chiar 30 kW la 500 V (AC-23A). Curentul nominal de funcționare (Ie) este de 41,5 A în modul AC-23 la 400 V, în timp ce curentul termic convențional măsurat în aer liber (Ith) este de 63 A. Dispozitivul are caracteristici electrice remarcabile, inclusiv o capacitate de comutare de 630 A la 400 V (AC-21A, AC-22A și AC-23A) și o capacitate de întrerupere de 500 A în aceleași categorii. Curentul condiționat de scurtcircuit (Icc) este nominal de 10 kA la 400 V, combinat cu o siguranță de 63 A aM sau gG. Curentul de vârf de scurtcircuit (Icm) este de 2,1 kA la 400 V, în timp ce curentul nominal de rezistență pe termen scurt (Icw) este de 756 A pentru 1 secundă la 400 V. Dispozitivul are o rezistență la tensiune de impuls de 8 kV, care oferă o protecție excelentă împotriva supratensiunii.

Schneider Electric TeSys Mini-Vario - VCF3 - Comutator principal și de oprire de urgență complet 63A, pentru ușă, montat cu șuruburi Date tehnice

Caracteristici principale

Familia de produse: TeSys

Denumirea produsului: TeSys VARIO

Denumire scurtă a dispozitivului: VCF

Tipul produsului: Comutator de oprire de urgență

Compoziție și asamblare

Asamblarea dispozitivului: Comutator, manetă rotativă

Suprafață de montare: Manetă rotativă: ușă, Comutator: ușă

Metodă de montare: 4 șuruburi la maneta rotativă

Nivel de putere: Putere mare

Caracteristici electrice

Număr de poli: 3P

Tipul și compoziția contactului: 3 NO

Tensiune nominală de funcționare IEC [Ue]: 690 V c.a. 50/60 Hz

Putere nominală de funcționare IEC în W: 11 kW 230...240 V (AC-3), 22 kW 500 V (AC-3), 22 kW 690 V (AC-23A), 30 kW 500 V (AC-23A), 18,5 kW 400...415 V (AC-3), 18,5 kW 690 V (AC-3), 15 kW 230...240 V (AC-23A), 22 kW 400...415 V (AC-23A)

Curent nominal de funcționare [Ie]: 41,5 A AC-23 Ue: 400 V

Curent termic convențional în aer liber [Ith]: 63 A

Curent termic convențional în spațiu închis [Ithe]: 50 A

Capacitate de comutare (I Rms): 630 A la 400 V pentru AC-21A, 630 A la 400 V pentru AC-22A, 630 A la 400 V pentru AC-23A

Capacitate de rupere: 500 A la 400 V (AC-21A), 500 A la 400 V (AC-22A), 500 A la 400 V (AC-23A)

Curent nominal condiționat de scurtcircuit: 10 kA la 400 V - siguranță asociată 63 A aM, 10 kA la 400 V - siguranță asociată 63 A gG

Capacitate nominală de scurtcircuit [Icm]: 2,1 kA la 400 V valoare de vârf

Curent nominal de rezistență pe termen scurt [Icw]: 756 A la 400 V durată: 1 s

Tensiune nominală de rezistență la impuls [Uimp]: 8 kV

Caracteristici fizice

Adecvare izolație: Da

Tip rețea: CC, CA

Clasă de funcționare intermitentă: 30

Tip control: Mâner rotativ

Tip montare mâner rotativ: Directă

Culoare mâner: Roșu

Culoare placă frontală: Galben

Blocare mâner rotativ: 1-3 blocări 4...8 mm

Marcaj: 0 - 1

Durată de viață mecanică: 30.000 de cicluri

Durată de viață electrică: 30.000 de cicluri AC-21, 30.000 de cicluri DC-1...5

Conexiune și protecție

Conexiune IEC: Circuit: terminal cu șurub 25 mm² - solid, Circuit: terminal cu șurub 16 mm² - flexibil - cu capăt de cablu

Cuplu de strângere: Circuit: 4 N.m - pe borne cu șurub

Dimensiuni: 60 x 60 mm (bază), 83 mm (înălțime), 60 mm (lățime)

Nivel de protecție: IP20 conform IEC 60529, IP65

Tratament de protecție: TC

Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șoc 11 ms (30 Gn) conform IEC 60068-2-27

Temperatura ambiantă de funcționare: -20...50 °C

Rezistență la foc: 960 °C conform IEC 60695-2-1

Cod de compatibilitate: Întrerupător principal

Date

Număr de poli

Lățime

85 mm

Lungime

118 mm

Înălțime

78 mm

EAN prezentat

3389110165999

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

35 rue Joseph Monier, 92500 Rueil Malmaison - Franța

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

349 g/bucată

Numar articol

3389110165999
