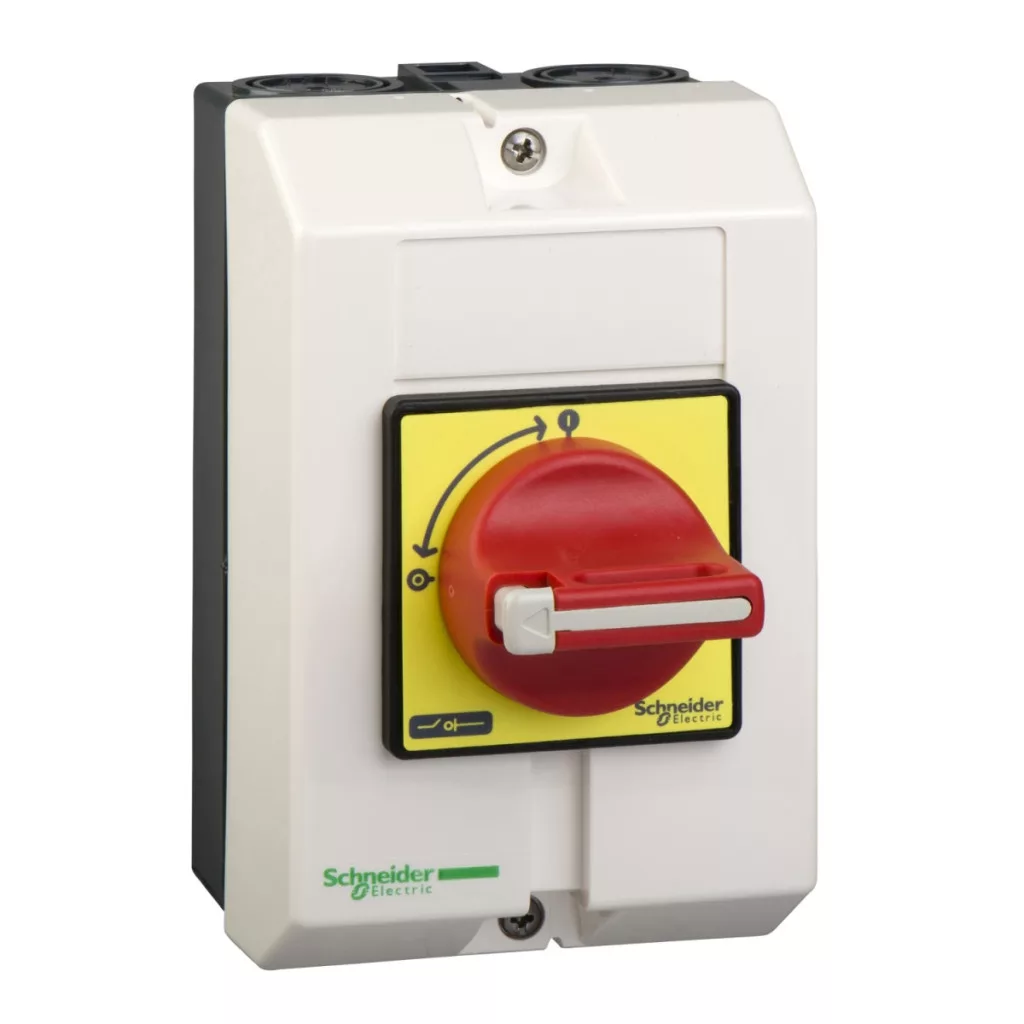

VCF4GE, din seria TeSys Mini-Vario a Schneider Electric, este un întrerupător de urgență în carcasă, de înaltă performanță, conceput special pentru a îndeplini cerințele de siguranță ale aplicațiilor industriale. Acest întrerupător de 63 A este alegerea ideală în medii în care deconectarea rapidă și fiabilă a curentului poate fi de o importanță critică în caz de urgență. Modelul VCF4GE face parte din gama de produse TeSys VARIO, care reprezintă unul dintre reprezentanții de seamă ai echipamentelor de comutație industriale de calitate ale Schneider Electric. Aparatul este realizat în versiune trifazată (3P) și are grad de protecție IP65, ceea ce asigură o protecție excelentă împotriva prafului și a jeturilor de apă, funcționând astfel în mod fiabil chiar și în medii industriale umede sau prăfuite. Maneta de acționare de culoare roșie, combinată cu panoul frontal galben, asigură conformitatea cu codurile internaționale de culori care indică funcția de oprire de urgență, ceea ce permite o utilizare intuitivă chiar și în situații de stres. Comutatorul poate fi fixat la podea cu ajutorul a 1-3 lacate cu diametrul de 4-8 mm, ceea ce oferă o siguranță suplimentară în timpul lucrărilor de întreținere. Din punct de vedere al specificațiilor tehnice, VCF4GE are parametri impresionanți. Are o tensiune nominală de funcționare de 690 V c.a. și o rezistență nominală la tensiune de impuls de 8 kV, în timp ce curentul termic convențional închis este de 63 A. Curentul nominal de funcționare este de 57 A (AC-23A) la 400 V, iar comutatorul poate comuta o putere de 30 kW la 400 V (în categoria AC-23) și, respectiv, 22 kW la 400 V (în categoria AC-3). Capacitatea de pornire a echipamentului este de 800 A la 400 V în categoriile AC-21A, AC-22A și AC-23A, iar capacitatea nominală de pornire la scurtcircuit este de 2,1 kA la 400 V (valoare de vârf). Curentul nominal de scurtcircuit de scurtă durată este de 960 A la 400 V pentru o durată de 1 secundă, iar curentul nominal de scurtcircuit condiționat este de 10 kA la 400 V, împreună cu siguranțe de 80 A aM sau 80 A gG. Capacitatea de întrerupere este de 640 A la 400 V în categoriile AC-21A, AC-22A și AC-23A. Durata de viață mecanică este de 30.000 de cicluri, iar durata de viață electrică este, de asemenea, de 30.000 de cicluri în categoriile AC-21 și DC-1...5. VCF4GE este potrivit pentru deconectare și dispune de borne cu șurub, care permit conectarea cablurilor flexibile (cu capete de mufă) de 16 mm² sau a cablurilor rigide de 25 mm². Cuplul de strângere recomandat pentru conexiunile cu șurub este de 4 Nm. Rezistența la foc a dispozitivului este de 960 °C, conform standardului IEC 60595-2-1. Dimensiunea panoului frontal al butonului de comandă este de 60 x 60 mm, iar dimensiunile totale ale dispozitivului sunt: 180 mm înălțime, 157 mm lățime și 152 mm adâncime. Comutatorul este conform cu standardele IEC 60947-4-1 și IEC 60204 și poate fi utilizat într-un interval de temperatură a mediului de -20...50 °C. Robustețea sa mecanică este, de asemenea, remarcabilă: rezistă la vibrații în intervalul de frecvență 10...150 Hz (1 gn) conform standardului IEC 60068-2-6, precum și la șocuri cu durata de 11 ms (30 Gn) conform standardului IEC 60068-2-27.
Schneider Electric TeSys Mini-Vario - VCF4GE - Comutator principal și de oprire de urgență complet în carcasă, 63 A – Specificații tehnice
Date de bază
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VCF
Tipul produsului sau al componentei: Întrerupător de urgență în carcasă
Nivel de putere: Putere mare
Caracteristici tehnice
Descrierea polilor: 3P
Tipul de comandă: Cu manetă rotativă
Culoarea mânerului: Roșu
Culoarea plăcii frontale a mânerului: Galben
Capacitatea de blocare a manetei rotative: 1-3 blocări 4...8 mm
Marcaj: 0 - 1
Tensiune nominală de funcționare [Ue]: 690 V CA
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV
Curent termic convențional în circuit închis [Ithe]: 63 A
Curent nominal de funcționare [Ie]: 57 A (AC-23A) la 400 V
Putere nominală de funcționare în W: 30 kW la 400 V (AC-23), 22 kW la 400 V (AC-3)
Clasa de funcționare intermitentă: 30
Caracteristici ale circuitului
Capacitate de pornire (I rms): 800 A la 400 V AC-21A, 800 A la 400 V AC-22A, 800 A la 400 V AC-23A
Capacitate nominală de pornire la scurtcircuit [Icm]: 2,1 kA la 400 V la valoarea de vârf
Curent nominal de scurtcircuit de scurtă durată Rms [Icw]: 960 A la 400 V, durată: 1 s
Curent nominal condițional de scurtcircuit: 10 kA la 400 V - siguranță asociată 80 A aM, 10 kA la 400 V - siguranță asociată 80 A gG
Capacitate de întrerupere: 640 A la 400 V (AC-21A), 640 A la 400 V (AC-22A), 640 A la 400 V (AC-23A)
Durată de viață
Rezistență mecanică: 30000 de cicluri
Rezistență electrică: 30000 de cicluri AC-21, 30000 de cicluri DC-1...5
Conectare
Potrivire pentru deconectare: Da
Conexiuni - terminale: Cleme cu șurub 16 mm² - flexibile - cu manșon de protecție, Cleme cu șurub 25 mm² - compacte
Cuplu de strângere: 4 N.m - pentru cleme cu șurub
Caracteristici fizice
Rezistență la foc: 960 °C conform IEC 60595-2-1
Dimensiunea panoului frontal al mânerului: 60 x 60 mm
Înălțime: 180 mm
Lățime: 157 mm
Adâncime: 152 mm
Caracteristici de mediu
Standarde: IEC 60947-4-1, IEC 60204
Tratament de protecție: TC
Grad de protecție IP: IP65 conform IEC 60529
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura aerului ambiant în timpul funcționării: -20...50 °C
