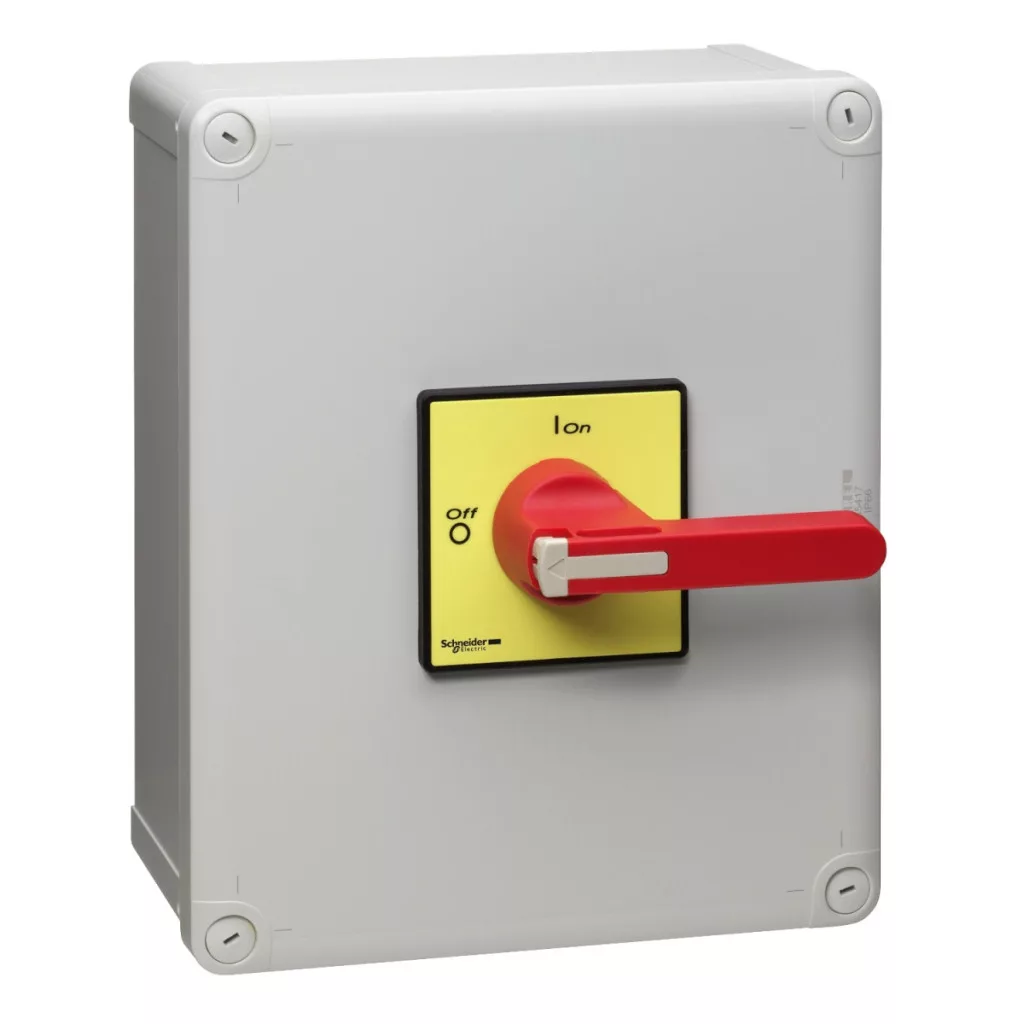

Întrerupătorul de urgență în carcasă de tip VCF5GEN, din seria TeSys VARIO a Schneider Electric, este un echipament industrial de înaltă performanță, conceput special pentru aplicații de urgență. Acest dispozitiv cu 3 poli, de înaltă fiabilitate, este alegerea ideală în medii în care este esențială deconectarea sigură și posibilitatea opririi de urgență. Modelul VCF5GEN are parametri tehnici excelenți. Funcționează cu o tensiune nominală de 690 V c.a. și un curent termic convențional de 100 A. Curentul nominal de funcționare este de 68,5 A (AC-23A) la 400 V, în timp ce puterea nominală de funcționare este de 37 kW la 400 V (pentru categoria de utilizare AC-23) sau de 30 kW la 400 V (pentru categoria de utilizare AC-3). Clasa de funcționare intermitentă a dispozitivului este 30, ceea ce înseamnă că este adecvat și pentru operațiuni frecvente de comutare. TeSys VCF5GEN are o capacitate excepțională de scurtcircuit: poate suporta un curent de pornire cu valoare de vârf de 2,8 kA și un curent de scurtcircuit de scurtă durată de 1500 A. Curentul nominal condițional de scurtcircuit este de 10 kA la 400 V, protejat cu siguranțe de 125 A aM sau gG. Durabilitatea mecanică a întrerupătorului este de 30.000 de cicluri de comutație, ceea ce corespunde și duratei de viață electrică a categoriilor de utilizare AC-21 și DC-1...5. Acest lucru asigură o durată de funcționare extrem de lungă chiar și în medii industriale. Capacitatea de întrerupere este de 1000 A la 400 V, chiar și pentru mai multe categorii de utilizare (AC-21A, AC-22A, AC-23A). Mânerul rotativ roșu are o față galbenă și poate fi blocat cu 1-3 lacate cu diametrul de 4-8 mm, asigurând protecția echipamentului împotriva utilizării neautorizate. Comutatorul în carcasă VCF5GEN are grad de protecție IP65 conform standardului IEC 60529, fiind astfel perfect potrivit pentru utilizarea în medii care necesită protecție împotriva prafului și apei. Este flexibil din punct de vedere al conectării: este echipat cu borne cu șurub, care sunt potrivite pentru cabluri flexibile (cu capete de mufă) de 70 mm² sau cabluri rigide de 95 mm². Cuplul de strângere al bornelor cu șurub este de 22,6 Nm. Robustețea mecanică a dispozitivului este asigurată de rezistența la vibrații în intervalul 10-150 Hz (1 gn) conform standardului IEC 60068-2-6 și de rezistența la șocuri de 11 ms (30 Gn) conform standardului IEC 60068-2-27. TeSys VCF5GEN are dimensiuni compacte: înălțimea este de 291 mm, lățimea de 241 mm, iar adâncimea de 191 mm. Dimensiunea panoului frontal al mânerului este de 90 x 90 mm. Comutatorul este conform cu numeroase standarde internaționale, inclusiv standardele IEC 60947-4-1 și IEC 60204. Intervalul de temperatură de funcționare este cuprins între -20 °C și +50 °C, astfel încât poate fi utilizat în mod fiabil chiar și în condiții de mediu extreme. Dispozitivul este adecvat și pentru funcții de izolare, iar rezistența sa la foc este de 960 °C, conform standardului IEC 60595-2-1.
Schneider Electric TeSys Mini-Vario - VCF5GEN - Întrerupător de urgență în carcasă 3x100A - Specificații tehnice
Caracteristici principale
Seria: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VCF
Tipul produsului sau al componentei: Întrerupător de urgență în carcasă
Nivel de putere: Putere mare
Descrierea polilor: 3P
Tipul de comandă: Mâner rotativ
Tipul de acționare: Mâner lung
Culoarea mânerului: Roșu
Culoarea plăcii frontale a mânerului: Galben
Posibilitatea de blocare a mânerului rotativ cu lacăt: 1-3 lacături de 4-8 mm
Caracteristici suplimentare
Marcaj: 0 - 1
Tensiune nominală de funcționare [Ue]: 690 V CA
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV
Curent termic nominal în circuit închis [Ithe]: 100 A
Curent nominal de funcționare [Ie]: 68,5 A (AC-23A) la 400 V
Putere nominală de funcționare în W: 37 kW la 400 V (AC-23)
30 kW la 400 V (AC-3)
Clasă de funcționare intermitentă: 30
Capacitate de pornire (I rms): 1250 A la 400 V AC-21A
1250 A la 400 V AC-22A
1250 A la 400 V AC-23A
Capacitate nominală de pornire la scurtcircuit [Icm]: 2,8 kA la 400 V la valoarea de vârf
Curentul efectiv nominal de scurtcircuit de scurtă durată [Icw]: 1500 A la 400 V, durată: 1 s
Curent nominal condițional de scurtcircuit: 10 kA la 400 V - siguranță asociată 125 A aM
10 kA la 400 V - siguranță asociată 125 A gG
Capacitate de întrerupere: 1000 A la 400 V (AC-21A)
1000 A la 400 V (AC-22A)
1000 A la 400 V (AC-23A)
Durată de viață mecanică: 30000 de cicluri
Durată de viață electrică: 30000 de cicluri AC-21
30000 de cicluri DC-1...5
Caracteristici de mediu
Caracteristică de mediu: Mediu standard
Compatibilitate cu izolația: Da
Conexiuni - borne: Terminale cu șurub 70 mm² - flexibile - cu manșon de protecție
Terminale cu șurub 95 mm² - rigide
Cuplu de strângere: 22,6 N.m - la terminalele cu șurub
Rezistență la foc: 960 °C conform IEC 60595-2-1
Dimensiunea plăcii frontale a mânerului: 90 x 90 mm
Înălțime: 291 mm
Lățime: 241 mm
Adâncime: 191 mm
Mediu
Standarde: IEC 60947-4-1
IEC 60204
Tratament de protecție: TC
Grad de protecție IP: IP65 conform IEC 60529
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6
Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura mediului în timpul funcționării: -20…50 °C
