Schneider Electric TeSys Mini-Vario VCF6 este un întrerupător-separator de înaltă calitate și performanță, conceput special cu funcție de oprire de urgență pentru aplicații industriale. Acest întrerupător-separator complet de 175 A face parte din seria VARIO a gamei de produse TeSys, care se remarcă pe piață prin fiabilitate și construcție robustă. Dispozitivul VCF6 este o soluție completă, care include atât mânerul, cât și întrerupătorul, ambele fiind disponibile într-o versiune montabilă pe ușă. Montarea se realizează cu 4 șuruburi în cazul mânerului, astfel încât instalarea este rapidă și simplă. Dispozitivul are o configurație 3P (3 poli), cu 3 contacte NO (deschise în stare normală) și este adecvat pentru funcționare la o tensiune de până la 690 V CA 50/60 Hz. Comutatorul este deosebit de util în mediile industriale, unde deconectarea fiabilă și oprirea de urgență pot fi de o importanță critică. TeSys Mini-Vario VCF6 poate fi utilizat într-o gamă largă de puteri: 30 kW la 230-240 V, 37 kW la 400-415 V și, de asemenea, 37 kW la 690 V în aplicații AC-3. Prezintă valori excelente chiar și în categoria AC-23A: la 230-240 V are o capacitate de comutație de 30 kW, la 400-415 V de 45 kW, la 500 V de 55 kW și la 690 V de 45 kW. Curentul nominal de funcționare (Ie) este de 83 A în categoria AC-23 la 400 V, în timp ce curentul termic tradițional în aer liber (Ith) este de 175 A, iar în echipamente închise (Ithe) este de 140 A. Capacitatea de pornire a aparatului (I RMS) este de 1750 A la 400 V în categoriile AC-21A, AC-22A și AC-23A, în timp ce capacitatea de oprire este de 1400 A la 400 V în aceleași categorii. Intensitatea curentului de scurtcircuit condiționat este de 10 kA la 400 V, asociată cu un siguranțe de 200 A aM sau gG. Capacitatea nominală de pornire la scurtcircuit (Icm) este de 2,8 kA la 400 V în valoare de vârf, iar curentul nominal de rezistență de scurtă durată (Icw) este de 2100 A la 400 V pentru o durată de 1 secundă. VCF6 este adecvat și pentru izolație și poate fi utilizat atât pentru rețele de curent alternativ, cât și pentru cele de curent continuu. Dispozitivul este prevăzut cu mâner rotativ, cu fixare directă, mâner roșu și panou frontal galben. Mânerul rotativ poate fi blocat cu 1-3 zăvoare (4-8 mm) și este prevăzut cu marcaje de la 0 la 1. Durata de viață mecanică este de 30.000 de cicluri, iar durata de viață electrică este de 30.000 de cicluri în categoriile AC-21 și 30.000 de cicluri în categoriile DC-1...5. Conectarea se realizează cu borne cu șurub: la circuitul de alimentare se poate conecta un cablu solid de 95 mm² sau un cablu flexibil de 70 mm² (cu manșon de capăt). Cuplul de strângere la bornele cu șurub este de 22,6 Nm. Dimensiunile de bază ale dispozitivului sunt 90 x 90 mm, înălțimea de 125 mm, lățimea de 90 mm. Protecția IP20 este asigurată în versiunea standard conform standardului IEC 60529, dar este disponibilă și protecția IP65. Intervalul de temperatură de funcționare este cuprins între -20 °C și +50 °C, ceea ce permite o funcționare adecvată în majoritatea mediilor industriale.
Schneider Electric TeSys Mini-Vario - VCF6 - Specificații tehnice
Caracteristici principale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VCF

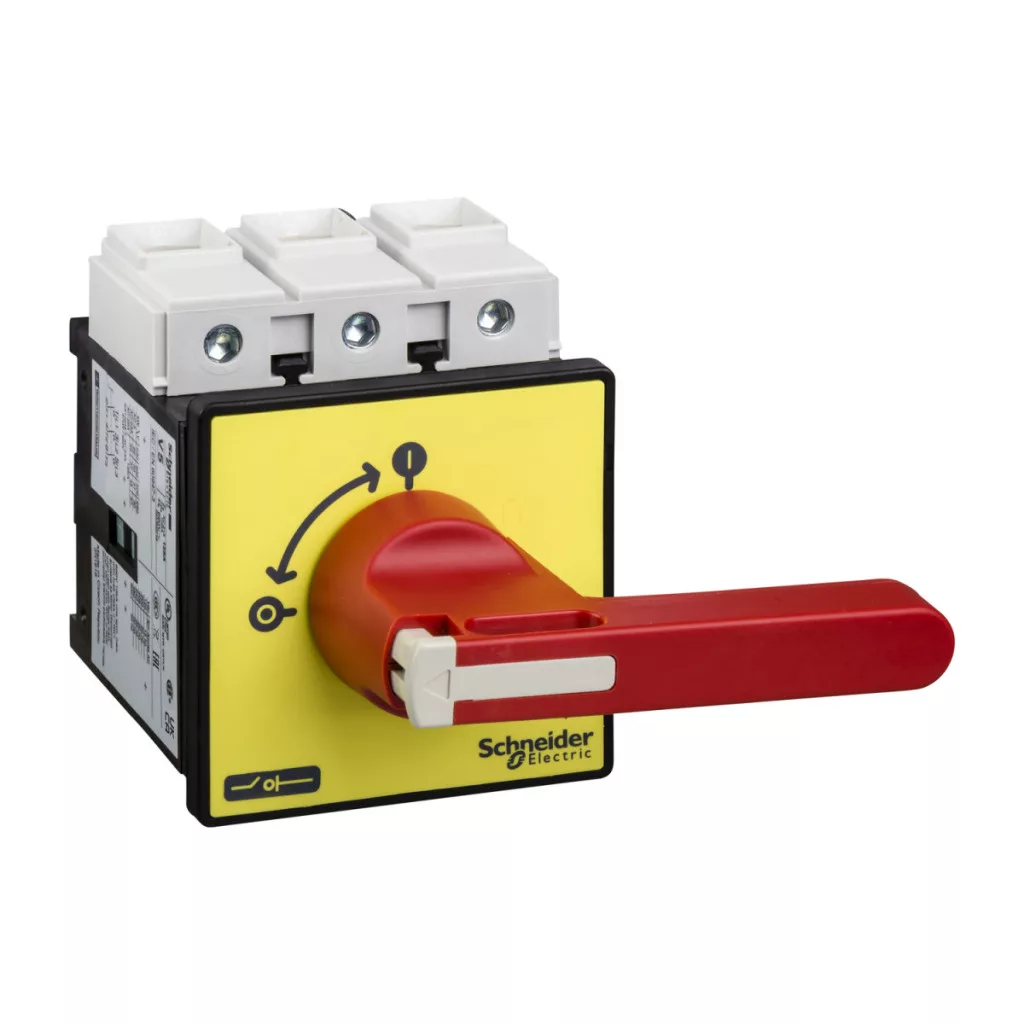

Tip de produs: Întrerupător de urgență-separator
Informații suplimentare
Componența dispozitivului: Mâner, Comutator
Bază de montare: Mâner: ușă, Comutator: ușă
Mod de montare: Cu 4 șuruburi la mâner
Nivel de putere: De mare putere
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Caracteristici electrice
Tensiune nominală de funcționare IEC [Ue]: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC în W:
30 kW la 230...240 V (AC-3)
37 kW la 400...415 V (AC-3)
37 kW la 690 V (AC-3)
45 kW la 500 V (AC-3)
45 kW la 690 V (AC-23A)
55 kW la 500 V (AC-23A)
30 kW la 230...240 V (AC-23A)
45 kW la 400...415 V (AC-23A)
Curent nominal de funcționare [Ie]: 83 A la AC-23, tensiune: 400 V
Curent termic convențional în aer liber [Ith]: 175 A
Curent termic convențional în circuit închis [Ithe]: 140 A
Capacitate de pornire (I Rms):
1750 A la 400 V AC-21A
1750 A la 400 V AC-22A
1750 A la 400 V AC-23A
Capacitate de întrerupere:
1400 A la 400 V (AC-21A)
1400 A la 400 V (AC-22A)
1400 A la 400 V (AC-23A)
Curent nominal condițional de scurtcircuit:
10 kA la 400 V - siguranță asociată 200 A aM
10 kA la 400 V - siguranță asociată 200 A gG
Capacitate nominală de pornire la scurtcircuit [Icm]: 2,8 kA la 400 V la valoarea de vârf
Curent nominal de rezistență de scurtă durată [Icw]: 2100 A la 400 V, durată: 1 s
Tensiune nominală de rezistență la impuls [Uimp]: 8 kV
Caracteristici de funcționare
Compatibilitate cu izolația: Da
Tipul rețelei: CA, CC
Clasa de funcționare intermitentă: 30
Tipul de comandă: Mâner rotativ
Mod de montare a mânerului rotativ: Direct
Culoarea mânerului: Roșu
Culoarea plăcii frontale a mânerului: Galben
Închidere cu zăvor a mânerului rotativ: 1-3 zăvoare 4...8 mm
Marcaj: 0 - 1
Durată de viață mecanică: 30000 de cicluri
Durată de viață electrică: 30000 de cicluri AC-21, 30000 de cicluri DC-1...5
Conectare
Conectare IEC:
Circuit de putere: borne cu șurub 95 mm² - compact
Circuit de putere: borne cu șurub 70 mm² - flexibil - cu manșon de capăt
Cuplu de strângere: Circuit de putere: 22,6 Nm - pentru borne cu șurub
Dimensiuni și greutate
Dimensiune bază: 90 x 90 mm
Înălțime: 125 mm
Lățime: 90 mm
Greutatea produsului: 1,2 kg
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări ale produsului: GL, UL, CSA, CCC, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura aerului ambiant de funcționare: -20…50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător-separator principal
