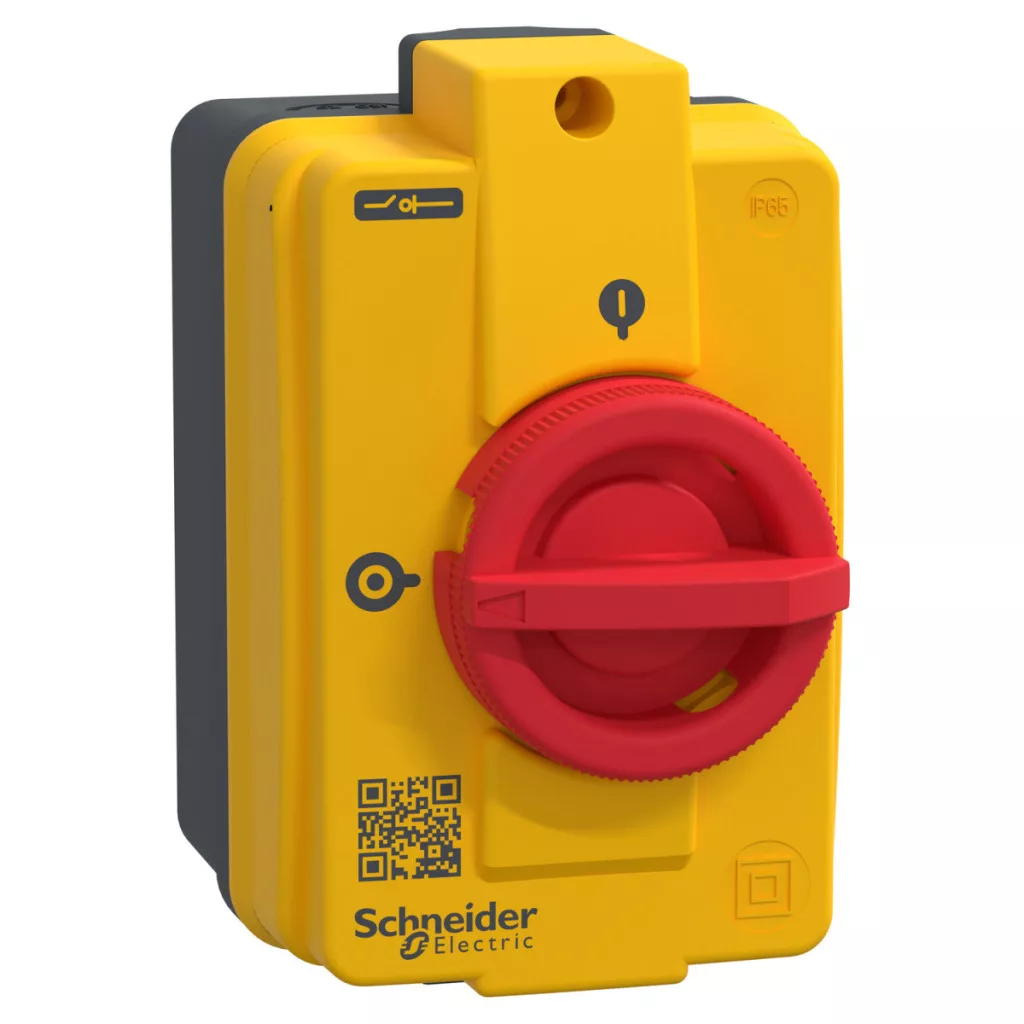

Schneider Electric TeSys Mini-Vario VCFN12GE este un întrerupător-separator compact, în carcasă, conceput special pentru funcția de oprire de urgență. Acest întrerupător de 10 A, cu grad de protecție IP65, reprezintă alegerea perfectă în mediile industriale în care este necesară o soluție fiabilă de oprire de urgență. Ca parte a gamei de produse TeSys, modelul VCFN12GE are parametri tehnici remarcabili. Dispozitivul are o configurație cu 3 poli, cu un nivel de putere standard. Comutatorul este prevăzut cu o manetă rotativă de culoare roșie vizibilă, montată pe o placă frontală galbenă, asigurând o vizibilitate ușoară în caz de urgență. Dispozitivul permite montarea a 1-3 lacate de 4-8 mm, împiedicând astfel acționarea neautorizată. Comutatorul este prevăzut cu marcajul 0-1 pentru indicarea clară a poziției de comutare. Din punct de vedere al caracteristicilor electrice, tensiunea nominală de funcționare a VCFN12GE este de 690 V c.a., iar rezistența nominală la tensiune de impuls este de 8 kV. Curentul termic convențional de închidere este de 10 A, în timp ce curentul nominal de funcționare este de 8,1 A (AC-23A) la 400 V. Din punct de vedere al puterii, acesta poate comuta 4 kW la 400 V în modul de funcționare AC-23 și 3 kW în modul de funcționare AC-3. Capacitatea de întrerupere a comutatorului este de 120 A la 400 V (în categoriile AC-21A, AC-22A și AC-23A). Capacitatea nominală de pornire la scurtcircuit este de 0,5 kA la 400 V (măsurată la valoarea de vârf), în timp ce capacitatea nominală de menținere a curentului de scurtcircuit este de 140 A la 400 V pentru o durată de 1 secundă. Intensitatea curentului de scurtcircuit condiționat este de 6 kA la 400 V, utilizat împreună cu un siguranțe aM sau gG de 12 A. Durabilitatea mecanică a VCFN12GE este de 50.000 de cicluri de comutare, în timp ce durata de viață electrică este de 30.000 de cicluri în modul DC-1...5 și 50.000 de cicluri în modul AC-21. Produsul este adecvat și pentru deconectare, ceea ce reprezintă un aspect important din perspectiva întreținerii în condiții de siguranță. Conectarea se poate realiza cu cabluri flexibile (cu manșon de capăt) sau rigide de 4 mm², cuplul de strângere al conectorilor circuitului de comandă fiind de 0,7 Nm. Rezistența la foc a dispozitivului este de 960 °C, conform standardului IEC 60595-2-1. Dimensiunile sale pot fi considerate compacte: 131 mm înălțime, 82,5 mm lățime și 106 mm adâncime, iar dimensiunea panoului frontal al manetei de comandă este de 60 x 60 mm. Robustețea mecanică a VCFN12GE este demonstrată de faptul că rezistă la vibrații de 10-150 Hz (1 gn) conform IEC 60068-2-6, precum și la șocuri de 11 ms, 30 Gn, conform standardului IEC 60068-2-27. Aparatul poate fi utilizat la temperaturi ambientale cuprinse între -20 și +50 °C.
Schneider Electric TeSys Mini-Vario - VCFN12GE - Întrerupător principal și de urgență complet încastrat, IP65, 10 A – specificații tehnice
Caracteristici principale
Gama de produse: TeSys
Denumirea produsului: TeSys Mini-VARIO
Denumire scurtă a dispozitivului: VCFN
Tipul produsului sau al componentei: Întrerupător de urgență-separator
Nivel de performanță: Standard
Descrierea polilor: 3P
Tipul de comandă: Manetă rotativă
Culoarea mânerului: Roșu
Culoarea plăcii frontale a mânerului: Galben
Posibilitatea de blocare a manetei rotative: 1-3 zăvoare de 4-8 mm
Caracteristici electrice
Marcaj: 0-1
Tensiune nominală de funcționare: 690 V c.a.
Rezistență nominală la tensiune de șoc: 8 kV
Curent termic convențional de închidere: 10 A
Curent nominal de funcționare: 8,1 A (AC-23A) la 400 V
Putere nominală de funcționare: 4 kW la 400 V (AC-23), 3 kW la 400 V (AC-3)
Clasa de funcționare intermitentă: 30
Capacitate de pornire (I Rms): 120 A la 400 V AC-21A, 120 A la 400 V AC-22A, 120 A la 400 V AC-23A
Capacitate nominală de pornire la scurtcircuit: 0,5 kA la 400 V la valoarea de vârf
Intensitate nominală de curent de scurtă durată: 140 A la 400 V, durată: 1s
Intensitate condiționată de scurtcircuit: 6 kA la 400V - siguranță asociată 12A aM, 6 kA la 400V - siguranță asociată 12A gG
Capacitate de întrerupere: 120 A la 400 V (AC-22A), 120 A la 400 V (AC-23A), 120A (AC-21A)
Durabilitate mecanică: 50000 de cicluri
Durabilitate electrică: 30000 de cicluri DC-1...5, 50000 de cicluri la AC-21
Potrivit pentru decuplare: Da
Conexiuni
Conexiune - borne: Circuit de comandă: cablu (cabluri) de conectare de 4 mm² cu capăt flexibil, Circuit de comandă: cablu (cabluri) de conectare 4 mm² compact
Cuplu de strângere: Circuit de comandă: 0,7 Nm - la conector
Caracteristici fizice
Rezistență la foc: 960 °C conform IEC 60595-2-1
Dimensiunea plăcii frontale a mânerului: 60 x 60 mm
Înălțime: 131 mm
Lățime: 82,5 mm
Adâncime: 106 mm
Caracteristici de mediu
Standarde: IEC 60947-4-1
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatură de funcționare: -20...50 °C
