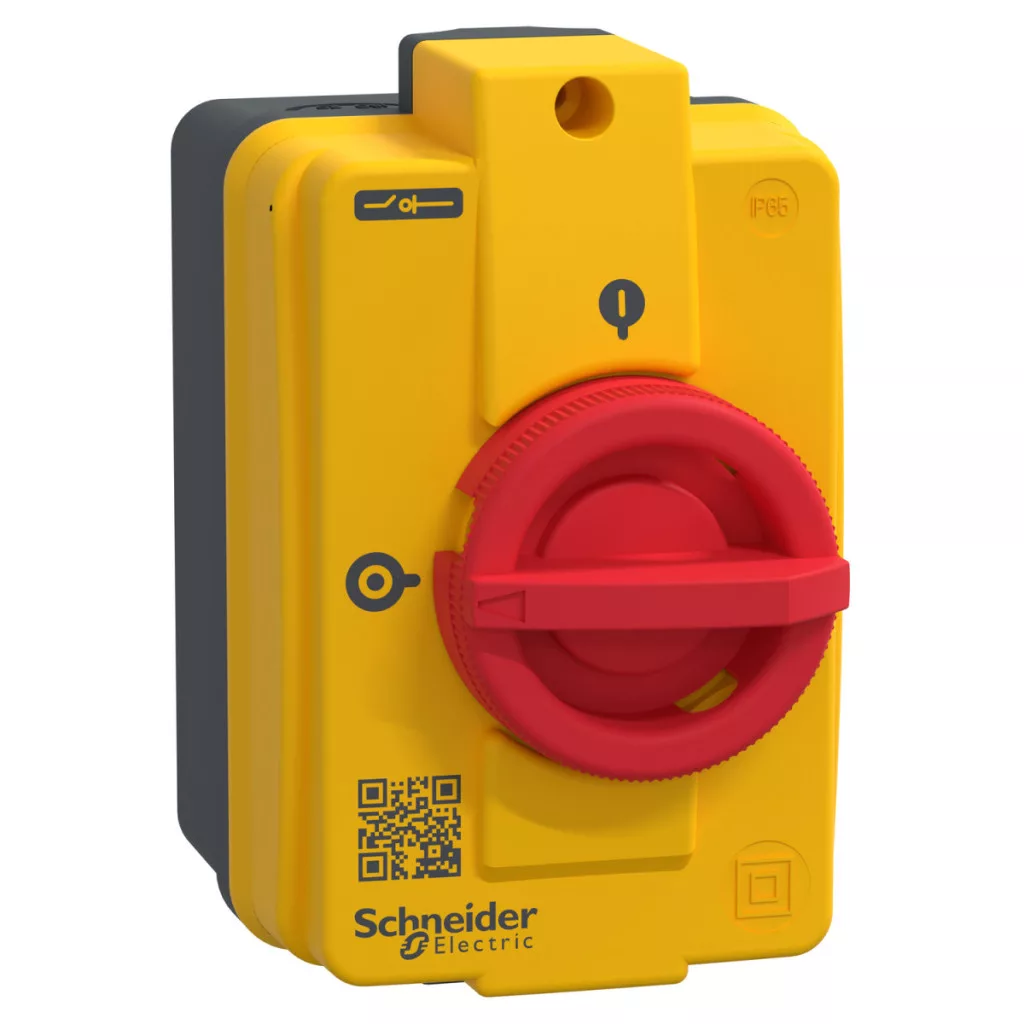

Schneider Electric TeSys Mini-Vario VCFN20GE este un întrerupător compact, închis, cu clasă de protecție IP65, dotat cu o funcție dedicată de oprire de urgență. Acest întrerupător industrial versatil este alegerea ideală pentru medii în care este necesară o întrerupere fiabilă și sigură a circuitului în caz de urgență. Comutatorul cu 3 poli TeSys Mini-Vario VCFN20GE este clasificat pentru un curent termic convențional închis de 16 A și un curent nominal de funcționare de 11 A (AC-23A) la 400 V. Comutatorul are o tensiune nominală de funcționare de 690 V c.a. și o tensiune nominală de rezistență la impulsuri de 8 kV, asigurând o funcționare fiabilă chiar și în condiții extreme. Dispozitivul are o putere nominală de funcționare de 5,5 kW (AC-23) sau 4 kW (AC-3) la 400 V, ceea ce îl face potrivit pentru utilizare într-o gamă largă de aplicații. VCFN20GE este echipat cu un buton rotativ de control, care este clar vizibil datorită culorii sale roșii strălucitoare, în timp ce panoul frontal al comenzii este galben pentru a indica siguranța. Comutatorul poate fi blocat cu 1-3 încuietori (cu diametrul de 4-8 mm), ceea ce împiedică accesul neautorizat și protejează împotriva activării accidentale a echipamentului în timpul lucrărilor de întreținere. Marcajul 0-1 clarifică starea comutării. Durabilitatea sa mecanică este specificată pentru 50.000 de cicluri de comutare, în timp ce durata de viață electrică este specificată pentru până la 50.000 de cicluri (AC-21) sau 30.000 de cicluri (DC-1...5), garantând o funcționare fiabilă pe termen lung. Comutatorul are o capacitate de întrerupere de 200 A la 400 V (AC-21A, AC-22A, AC-23A) și un curent de scurtcircuit condiționat de 6 kA (în combinație cu siguranțe adecvate). Carcasa compactă are o înălțime de 131 mm, o lățime de 82,5 mm și o adâncime de 106 mm, fiind ușor de instalat chiar și în spații înguste. Protecția IP65 asigură protecție împotriva prafului și apei, permițând utilizarea dispozitivului în medii industriale dure. Pentru cablurile de conectare se pot utiliza cabluri flexibile (cu manșoane) sau solide cu o secțiune maximă de 4 mm², iar la conexiuni trebuie aplicat un cuplu de strângere de 0,7 Nm. Comutatorul Schneider Electric VCFN20GE are o robustețe mecanică remarcabilă, rezistând la vibrații de 10-150 Hz (1 gn) și șocuri de 11 ms (30 Gn) în conformitate cu standardele IEC 60068-2-6/27. Intervalul său de temperatură de funcționare este între -20 și +50 °C, ceea ce asigură o gamă largă de aplicații. Dispozitivul are o rezistență la foc de 960 °C conform IEC 60595-2-1, ceea ce sporește și mai mult siguranța în medii critice.
Schneider Electric TeSys Mini-Vario - VCFN20GE - Comutator principal și de oprire de urgență complet închis IP65, 16A date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys Mini-VARIO
Denumirea scurtă a dispozitivului: VCFN
Tipul produsului: Întrerupător de oprire de urgență închis
Nivel de performanță: Standard
Număr de poli: 3P
Mod de funcționare: Manetă rotativă
Culoarea manetei: Roșu
Culoarea plăcii frontale a manetei: Galben
Manetă rotativă blocabilă cu lacăt: 1-3 blocări, 4-8 mm
Caracteristici electrice
Marcaj: 0 - 1
Tensiune nominală de funcționare [Ue]: 690 V c.a.
Tensiune nominală de impuls [Uimp]: 8 kV
Curent termic convențional închis [Ithe]: 16 A
Curent nominal de funcționare [Ie]: 11 A (AC-23A) la 400 V
Putere nominală de funcționare: 5,5 kW la 400 V (AC-23), 4 kW la 400 V (AC-3)
Clasă de funcționare intermitentă: 30
Capacitate de comutare (I Rms): 200 A la 400 V AC-21A, AC-22A, AC-23A
Capacitate nominală de comutare la scurtcircuit [Icm]: 0,5 kA la 400 V (valoare de vârf)
Capacitate nominală de transport a curentului pe termen scurt [Icw]: 140 A la 400 V, durată: 1 s
Curent de scurtcircuit condiționat: 6 kA la 400 V - siguranță asociată 20 A aM, 6 kA la 400 V - siguranță asociată 20 A gG
Capacitate de rupere: 200 A la 400 V (AC-21A, AC-22A, AC-23A)
Durată de viață mecanică:50.000 de cicluri Durată de viață electrică: 30.000 de cicluri DC-1...5, 50.000 de cicluri AC-21 Potrivit pentru izolare: Da Conexiuni Circuit de comandă: cablu (cabluri) de conectare 4 mm² cu manșon flexibil, Circuit de comandă: cablu (cabluri) de conectare 4 mm² solid
Cuplu de strângere: Circuit de control: 0,7 N.m - la conector
Caracteristici fizice
Rezistență la foc: 960 °C conform IEC 60595-2-1
Dimensiuni panou frontal: 60 x 60 mm
Înălțime: 131 mm
Lățime: 82,5 mm
Adâncime: 106 mm
Caracteristici de mediu
Standarde: IEC 60947-4-1
Grad de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatură ambiantă de funcționare: -20...50 °C
