Schneider Electric TeSys Mini-Vario VVD0 este un întrerupător compact de înaltă calitate și performanță, cu 3 poli, conceput special pentru aplicații industriale și întreținere preventivă. Face parte din familia de produse TeSys VARIO, care reprezintă soluțiile fiabile de gestionare a energiei ale Schneider Electric pentru automatizarea industrială. Întrerupătorul VVD0 este proiectat în principal pentru montare pe spate și oferă toate funcțiile așteptate de la un întrerupător principal. Dispozitivul oferă un curent termic convențional în aer liber de 25 A, în timp ce într-o carcasă închisă această valoare este de 20 A. Întrerupătorul are un design cu 3 poli și 3 contacte NO (normal deschise), ceea ce îl face alegerea perfectă pentru sistemele trifazate. Dispozitivul funcționează la o tensiune nominală de 690 V c.a. 50/60 Hz, acoperind o gamă largă de aplicații industriale. În ceea ce privește performanța, acesta oferă valori remarcabile în diferite categorii de funcționare: poate fi utilizat pentru 11 kW la 500 V (AC-23A), 11 kW la 690 V (AC-3) și 15 kW la 690 V (AC-23A), fiind potrivit pentru controlul unei game largi de motoare și echipamente. Comutatorul VVD0 se distinge de produsele concurente datorită designului său robust și parametrilor tehnici excelenți. Capacitatea de comutare de 250 A în categoriile 400 V AC-21A, AC-22A și AC-23A și capacitatea de rupere de 200 A în aceleași condiții asigură o funcționare fiabilă chiar și la sarcini mai mari. Dispozitivul are un curent nominal condiționat de scurtcircuit de 10 kA la 400 V, utilizând o siguranță de 25 A aM sau gG, care oferă o protecție adecvată în situații de scurtcircuit. Dispozitivul are o tensiune nominală de rezistență la impulsuri de 8 kV și este potrivit pentru izolare, ceea ce este deosebit de important din punct de vedere al siguranței. Poate fi utilizat atât în rețelele de curent continuu (CC), cât și în cele de curent alternativ (CA). Comutatorul este acționat de un mâner rotativ cu mâner negru și placă frontală. Mânerul poate fi montat direct pe dispozitiv. Starea comutatorului este indicată printr-un marcaj 0-1 și este extrem de durabilă: durata sa de viață mecanică este de 100.000 de cicluri de comutare, iar durata de viață electrică este, de asemenea, de 100.000 de cicluri în categoria AC-21 și de 30.000 de cicluri în categoriile DC-1...5. Conexiunea electrică se realizează cu borne cu șuruburi adecvate pentru cabluri solide de 10 mm² sau flexibile de 6 mm² cu manșoane. Pentru o fixare corespunzătoare este necesar un cuplu de strângere de 2,1 Nm. Comutatorul VVD0 are dimensiuni compacte: 74 mm înălțime, 55 mm lățime și 106 mm adâncime, cu o bază de 45 x 45 mm. Dispozitivul cântărește doar 0,25 kg, ceea ce facilitează instalarea. Este extrem de flexibil în ceea ce privește instalarea: comutatorul poate fi montat pe o șină sau placă simetrică și fixat cu cleme sau șuruburi. Dispozitivul are un grad de protecție IP65 conform IEC 60529, care oferă o protecție excelentă împotriva prafului și jeturilor de apă, făcându-l potrivit pentru utilizarea în medii dure. Intervalul său de temperatură de funcționare este între -20 °C și +50 °C, asigurând o funcționare fiabilă chiar și în condiții de temperatură extremă.

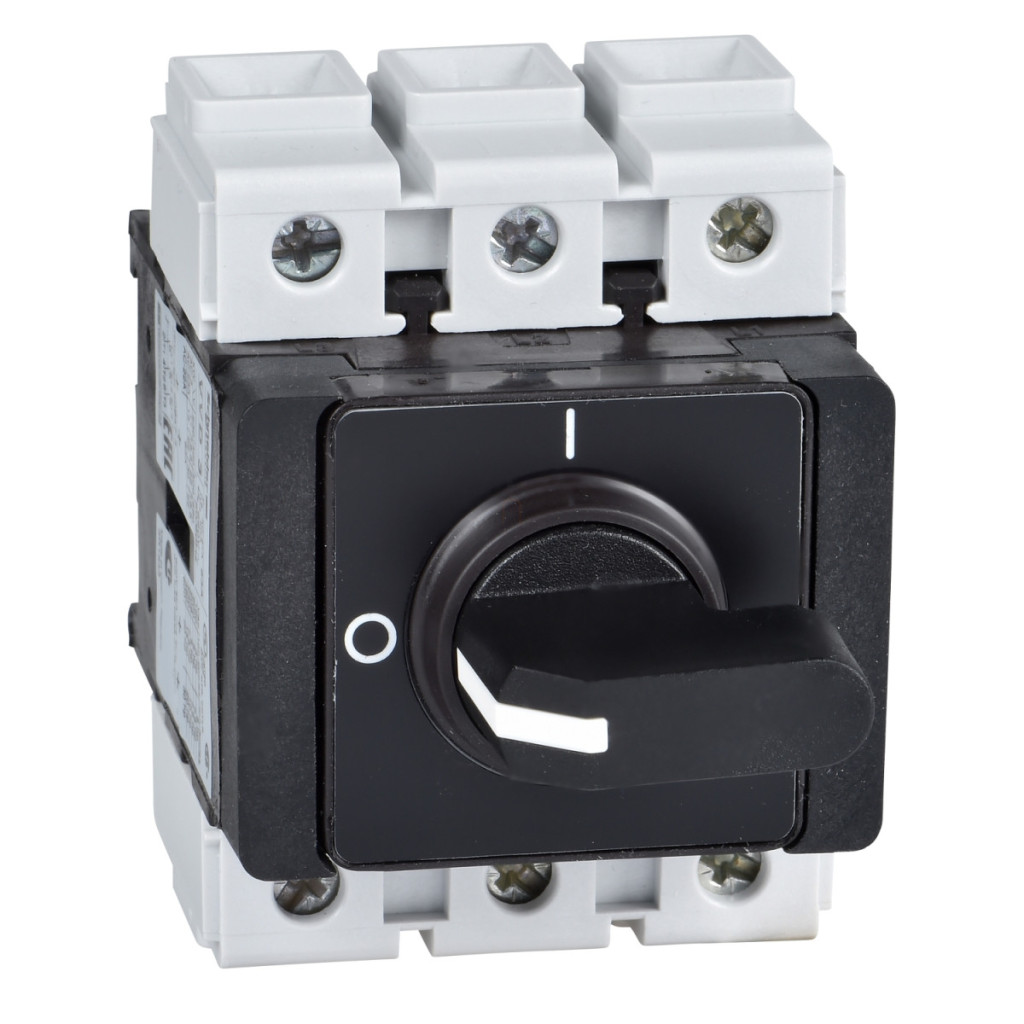

Schneider Electric TeSys Mini-Vario - VVD0 - Comutator principal complet, 25 A, pentru carcasă, tablou de distribuție modular - date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VVD
Aplicație dispozitiv: Întreținere preventivă
Tipul produsului: Întrerupător-deconector
Informații suplimentare
Componența dispozitivului: Întrerupător, Mâner
Suprafață de montare: Întrerupător: șină simetrică, Întrerupător: placă
Metodă de montare: Cu cleme la întrerupător, Cu șuruburi la întrerupător
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactului: 3 NO
Caracteristici electrice
Tensiune nominală de funcționare IEC: 690 V c.a. 50/60 Hz
Putere nominală de funcționare IEC (W): 11 kW la 500 V (AC-23A), 11 kW la 690 V (AC-3), 15 kW la 690 V (AC-23A), 4 kW la 230...240 V (AC-3), 5,5 kW la 400...415 V (AC-3), 7,5 kW la 500 V (AC-3), 5,5 kW la 230...240 V (AC-23A), 7,5 kW la 400...415 V (AC-23A)
Curent nominal de funcționare: 14,5 A AC-23 Ue: 400 V
Curent termic convențional în aer liber: 25 A
Curent termic convențional în spațiu închis: 20 A
Capacitate de comutare (I Rms): 250 A la 400 V pentru AC-21A, 250 A la 400 V pentru AC-22A, 250 A la 400 V pentru AC-23A
Capacitate de întrerupere: 200 A la 400 V (AC-21A), 200 A la 400 V (AC-22A), 200 A la 400 V (AC-23A)
Curent nominal condiționat de scurtcircuit: 10 kA la 400 V - siguranță asociată 25 A aM, 10 kA la 400 V - siguranță asociată 25 A gG
Capacitate nominală de scurtcircuit: 1 kA la 400 V vârf
Curent nominal de rezistență pe termen scurt: 300 A la 400 V, durată: 1 s
Tensiune nominală de rezistență la impulsuri: 8 kV
Adecvat pentru izolare: Da
Tip rețea: CC, CA
Clasa de funcționare intermitentă: 30
Control și funcționare
Tip de control: Manetă rotativă
Tip de montare a manetei rotative: Direct
Culoarea mânerului: Negru
Culoarea plăcii frontale a mânerului: Negru
Opțiune de blocare a mânerului rotativ: Niciuna
Marcaj: 0 - 1
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Conexiune și dimensiuni
Conexiune terminal IEC: Circuit de alimentare: terminale cu șurub 10 mm² - solid, Circuit de alimentare: terminale cu șurub 6 mm² - flexibil - cu manșoane
Cuplu de strângere: Circuit de alimentare: 2,1 N.m - terminale cu șurub
Dimensiune bază: 45 x 45 mm
Înălțime: 74 mm
Lățime: 55 mm
Adâncime: 106 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: GL, CSA, UL, UKCA
Grad de protecție: IP65, IP65 conform IEC 60529
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatură ambiantă de funcționare: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător principal
