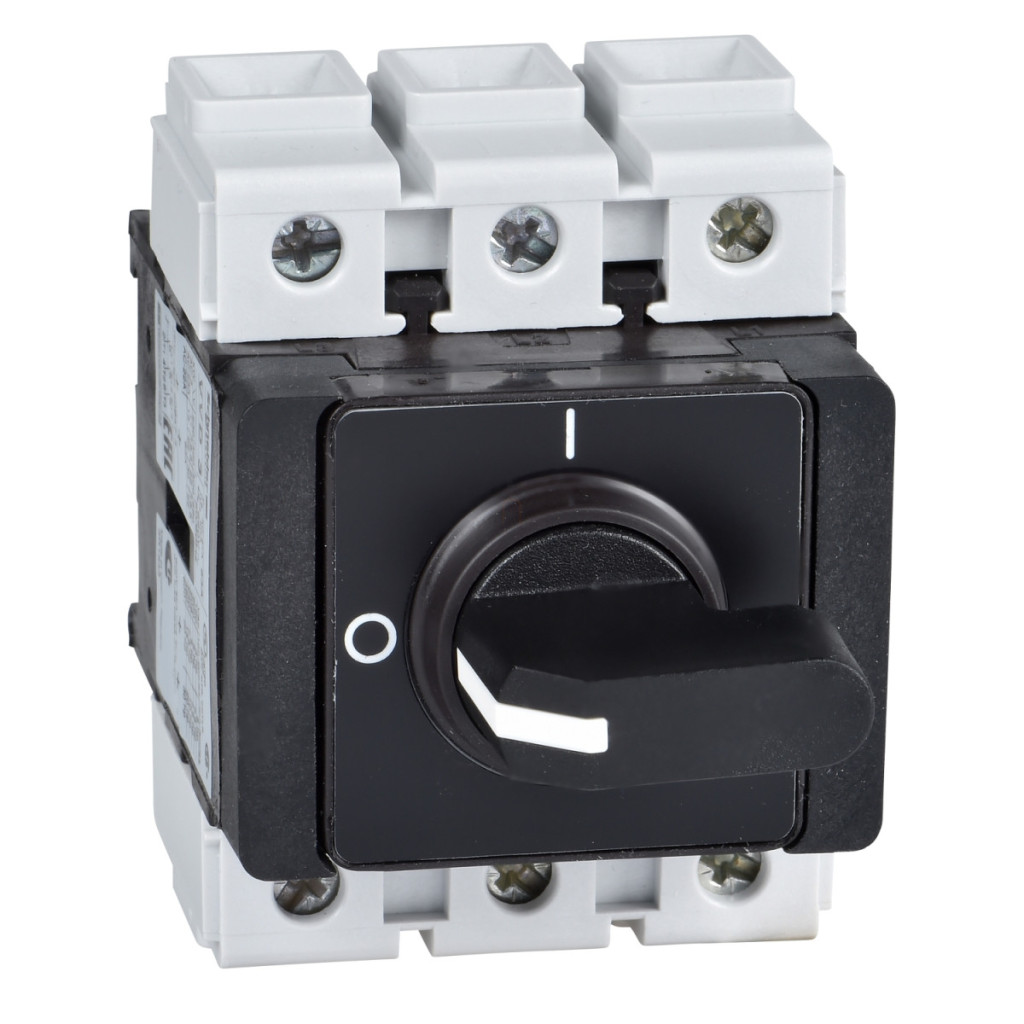

Întrerupătorul principal Schneider Electric TeSys Mini-Vario seria VVD1 este un întrerupător-deconector profesional conceput special pentru instalarea în carcase sau tablouri de distribuție modulare. Cu un curent nominal de 32 A, acest dispozitiv este alegerea perfectă pentru aplicații industriale și comerciale în care este necesară o izolare fiabilă a circuitului. Ca parte a familiei de produse TeSys VARIO, acest întrerupător-deconector de tip VVD1 este disponibil într-o versiune cu 3 poli și 3 contacte NO (normal deschise). Este proiectat special pentru aplicații de întreținere preventivă, ceea ce îl face alegerea ideală pentru medii în care întreținerea regulată a echipamentelor și deconectarea în siguranță a circuitelor sunt esențiale. Întrerupătorul poate fi utilizat la tensiuni de funcționare de până la 690 V c.a. la 50/60 Hz, ceea ce îl face extrem de versatil pentru o gamă largă de aplicații. Dispozitivul are o putere nominală ridicată, ceea ce garantează o fiabilitate și o durabilitate remarcabile. Puterea nominală de funcționare a întrerupătorului variază la diferite niveluri de tensiune: 15 kW la 690 V (AC-23A), 11 kW la 500 V (AC-23A), 11 kW la 400-415 V (AC-23A) și 5,5 kW la 230-240 V (AC-23A). Pentru aplicații cu motor (categoria AC-3), poate comuta 7,5 kW la 400-415 V, 500 V și 690 V și 1,5 kW la 230-240 V. Curentul nominal de funcționare (Ie) este de 21,8 A (AC-23, 400 V)Curentul termic convențional (Ith) măsurat în aer liber este de 32 A, în timp ce în spații închise (Ithe) este de 25 A. Comutatorul TeSys VVD1 are o capacitate de comutare de 320 A (400 V AC-21A, AC-22A și AC-23A) și o capacitate de rupere de 250 A (în aceleași categorii). Curentul său condiționat de scurtcircuit este de 10 kA la 400 V, cu o siguranță de 35 A aM sau gG. Capacitatea sa de transport al curentului pe termen scurt este de 384 A la 400 V timp de 1 secundă, iar tensiunea nominală de impuls rezistentă este de 8 kV, ceea ce oferă o protecție excelentă împotriva supratensiunii. Dispozitivul este potrivit pentru deconectare și poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu. Comutatorul este negru, cu mâner rotativ, marcat 0-1, și este proiectat pentru funcționare directă. Are o durată de viață mecanică și electrică excepțional de lungă: 100.000 de cicluri de comutare mecanică, 100.000 de cicluri AC-21 și 30.000 de cicluri DC-1...5 electrice. Dispozitivul are protecție IP65, care oferă o protecție excelentă împotriva prafului și a apei, făcându-l potrivit pentru aplicații în exterior. Intervalul său de temperatură de funcționare este de -20...50 °C, ceea ce permite o gamă largă de aplicații în diferite condiții de mediu.
Schneider Electric TeSys Mini-Vario - VVD1 - Întrerupător principal complet, 32 A, pentru carcasă, tablou de distribuție modular Date tehnice
Informații generale
Familia de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a produsului: VVD
Aplicație: Întreținere preventivă
Tip de produs: Întrerupător-deconector
Structură
Componența dispozitivului: Mâner și comutator
Metoda de montare: Comutator: pe șină simetrică sau placă
Metoda de fixare: Comutator: cu cleme sau șuruburi
Nivel de performanță: Putere mare
Caracteristici electrice
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Tensiune nominală de funcționare IEC [Ue]: 690 V c.a. 50/60 Hz
Putere nominală de funcționare IEC:
11 kW - 500 V (AC-23A)
15 kW - 690 V (AC-23A)
7,5 kW - 500 V (AC-3) 7,5 kW - 690 V (AC-3) 1,5 kW - 230...240 V (AC-3) 5,5 kW - 230...240 V (AC-23A)
11 kW - 400...415 V (AC-23A)
7,5 kW - 400...415 V (AC-3)
Curent nominal de funcționare [Ie]: 21,8 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber [Ith]: 32 A
Curent termic convențional închis [Ithe]: 25 A
Capacitate de comutare (I Rms):
320 A - 400 V AC-21A
320 A - 400 V AC-22A
320 A - 400 V AC-23A
Capacitate de deconectare:
250 A - 400 V (AC-21A)
250 A - 400 V (AC-22A)
250 A - 400 V (AC-23A)
Curent nominal condiționat de scurtcircuit: 10 kA - 400 V - siguranță asociată 35 A aM sau 35 A gG
Curent nominal de rezistență pe termen scurt [Icw]: 384 A - 400 V durată: 1 s
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Adecvat pentru izolare: Da
Tip rețea: DC și AC
Control și utilizare
Clasă de funcționare intermitentă: 30
Tip de control: Comutator rotativ
Tip de montare a mânerului rotativ: Directă
Culoarea mânerului: Negru
Culoarea plăcii frontale a mânerului: Negru
Blocabilitate mâner rotativ: Nu
Marcaj: 0 - 1
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică:
100.000 de cicluri AC-21
30.000 de cicluri DC-1...5
Conexiune
Conexiune IEC:
Circuit de alimentare: borne cu șurub 10 mm² - solid
Circuit de alimentare: borne cu șurub 6 mm² - flexibil - cu capăt de cablu
Cuplu de strângere: Circuit de transmisie a puterii: 2,1 N.m - pentru borne cu șurub
Dimensiuni
Dimensiuni placă de bază: 45 x 45 mm
Înălțime: 74 mm
Lățime: 55 mm
Adâncime: 106 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări ale produsului: UL, GL, CSA, UKCA
Grad de protecție: IP65 (conform IEC 60529)
Acoperire protectoare: TC
Robustețe mecanică:
Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6
Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatură ambiantă de funcționare: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător principal
