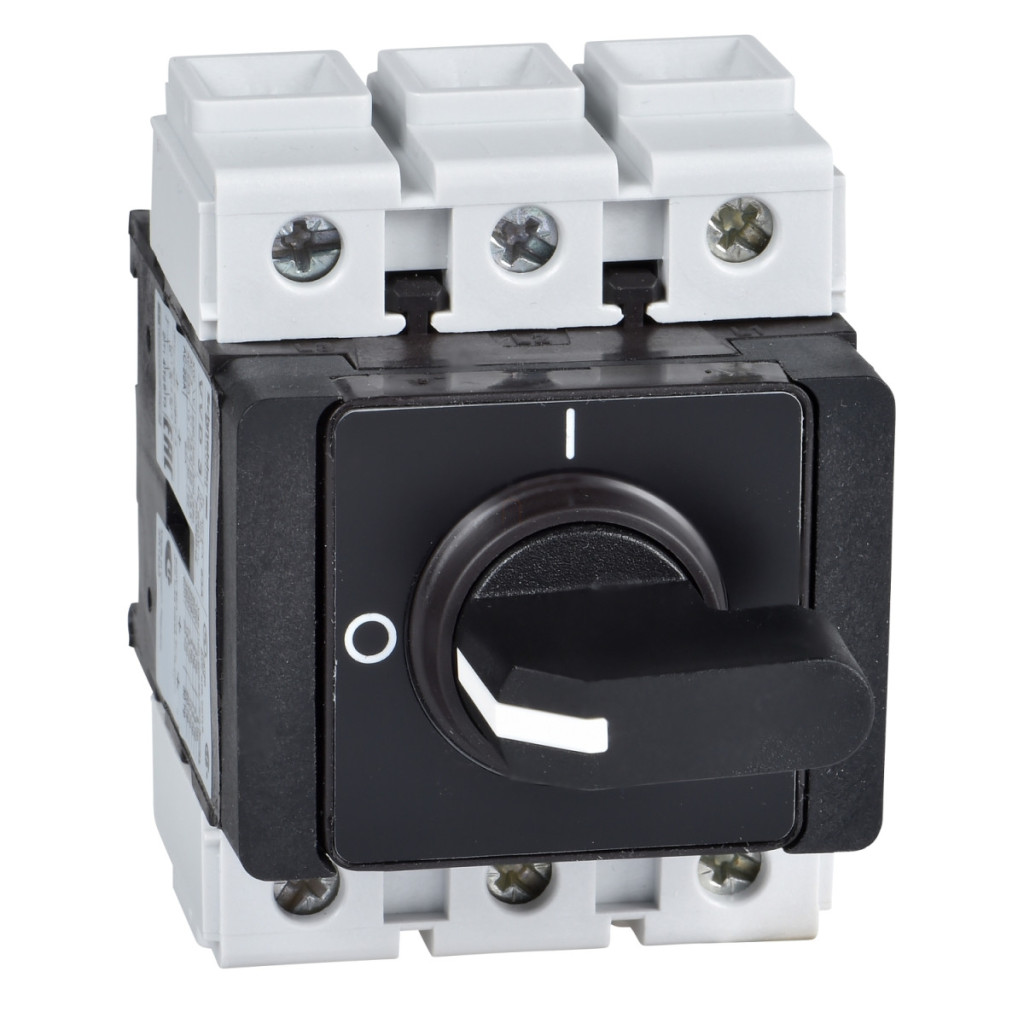

Schneider Electric TeSys Mini-Vario VVD2 este un întrerupător-separator (întrerupător principal) versatil și performant, care oferă o soluție ideală pentru aplicații industriale și comerciale în care sunt necesare o deconectare fiabilă a circuitului și o întreținere sigură. Dezvoltat ca parte a familiei de produse TeSys VARIO, comutatorul principal VVD2 este proiectat în principal pentru montarea pe panoul din spate și este recomandat pentru aplicații de întreținere preventivă. Întrerupătorul principal VVD2 are un design cu 3 poli și 3 contacte NO (normal deschise). Tensiunea nominală de funcționare conform standardului IEC este de 690 V c.a. 50/60 Hz, ceea ce asigură o aplicabilitate largă. Comutatorul are un curent nominal de funcționare de 29 A în categoria AC-23 la 400 V, în timp ce curentul său termic convențional este de 40 A în aer liber și 32 A în spații închise. Acest comutator principal este o alegere excelentă pentru diverse aplicații de control al motoarelor și rețele de distribuție. Întrerupătorul principal TeSys VVD2 are date de performanță remarcabile. Puterea nominală de funcționare variază în funcție de nivelul de tensiune și de tipul de aplicație: 11 kW la 690 V în categoria AC-3, 15 kW la 690 V în categoria AC-23A, 11 kW la 400-415 V în categoria AC-3, 15 kW la 500 V în categoria AC-3, 18,5 kW la 500 V în categoria AC-23A, 5,5 kW la 230-240 V în categoria AC-3, 7,5 kW la 230-240 V în categoria AC-23A și 15 kW la 400-415 V în categoria AC-23A. Capacitatea sa de comutare este de 400 A la 400 V în categoriile AC-21A, AC-22A și AC-23A, în timp ce capacitatea sa de întrerupere este de 320 A în aceleași condiții. Curentul nominal condiționat de scurtcircuit este de 10 kA la 400 V cu o siguranță de 50 A aM sau 50 A gG. Capacitatea nominală de scurtcircuit este de 1 kA la 400 V vârf, iar curentul nominal de rezistență pe termen scurt este de 480 A la 400 V timp de 1 secundă. Schneider Electric TeSys VVD2 are proprietăți excelente de izolare, o tensiune nominală de rezistență de 8 kV și este, de asemenea, potrivit pentru izolare. Poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu și este clasificat în clasa de funcționare 30. Este controlat de un buton rotativ care poate fi montat direct pe dispozitiv. Butonul rotativ este negru, la fel ca și panoul frontal. Durata de viață mecanică a comutatorului este de 100.000 de cicluri, în timp ce durata de viață electrică este de 100.000 de cicluri în categoria AC-21 și de 30.000 de cicluri în categoria DC-1...5. Comutatorul principal VVD2 poate fi instalat în mai multe moduri: poate fi montat pe o șină simetrică sau pe o placă, folosind cleme sau șuruburi. Produsul se conectează folosind borne cu șurub, cu fire solide de 10 mm² sau flexibile de 6 mm² cu manșoane pentru circuitul de alimentare. Cuplul de strângere pentru bornele cu șurub este de 2,1 Nm. Dispozitivul are dimensiuni compacte: dimensiunea bazei 45 x 45 mm, înălțime 74 mm, lățime 55 mm și adâncime 106 mm, cântărind doar 0,25 kg.
Schneider Electric TeSys Mini-Vario - VVD2 - Comutator principal complet, 40 A, pentru carcasă, tablou de distribuție modular - date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VVD
Aplicație dispozitiv: Întreținere preventivă
Tipul produsului: Întrerupător-deconector
Informații suplimentare
Componența dispozitivului: Întrerupător și mâner
Suport de montare: Întrerupător: șină simetrică, Întrerupător: placă
Metodă de montare: Cu cleme la întrerupător, Șuruburi la comutator
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactului: 3 NO
Parametri electrici
Tensiune nominală de funcționare IEC [Ue]: 690 V c.a. 50/60 Hz
Putere nominală de funcționare IEC în W:
11 kW la 690 V (c.a.-3)
15 kW la 690 V (c.a.-23A)
11 kW la 400...415 V (AC-3) 15 kW la 500 V (AC-3) 18,5 kW la 500 V (AC-23A) 5,5 kW la 230...240 V (AC-3) 7,5 kW la 230...240 V (AC-23A) 15 kW la 400...415 V (AC-23A) Curent nominal de funcționare [Ie]: 29 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber [Ith]: 40 A
Curent termic convențional închis [Ithe]: 32 A
Capacitate de comutare (I Rms): 400 A la 400 V AC-21A, AC-22A, AC-23A
Capacitate de rupere: 320 A la 400 V (AC-21A), (AC-22A), (AC-23A)
Curent nominal condiționat de scurtcircuit: 10 kA la 400 V - siguranță conectată 50 A aM, 10 kA la 400 V - siguranță conectată 50 A gG
Capacitate nominală de scurtcircuit [Icm]: 1 kA la 400 V valoare de vârf
Curent nominal de rezistență pe termen scurt [Icw]: 480 A la 400 V durată: 1 s
Tensiune nominală de rezistență la impulsuri [Uimp]: 8 kV
Capacitate de deconectare: Da
Tip rețea: CA, CC
Clasă de funcționare intermitentă: 30
Comenzi
Tip de comandă: Manetă rotativă
Tip de montare a manetei rotative: Direct
Culoarea mânerului: Negru
Culoarea plăcii frontale a mânerului: Negru
Mâner rotativ blocabil: Fără
Marcaj: 0 - 1
Durabilitate
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Conexiune
Conexiune terminal IEC: Circuit de alimentare: terminale cu șurub 10 mm² - solid, Circuit de alimentare: terminale cu șurub 6 mm² - flexibil - cu capăt de cablu
Cuplu de strângere: Circuit de alimentare: 2,1 N·m - terminale cu șurub
Dimensiuni
Dimensiune bază: 45 x 45 mm
Înălțime: 74 mm
Lățime: 55 mm
Adâncime: 106 mm
Greutate produs: 0,25 kg
Mediu
Standarde: IEC 60947-3
Certificări produs: GL, CSA, UL, UKCA
Grad de protecție: IP65, IP65 conform IEC 60529
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura aerului ambiant în timpul funcționării: -20...50 °C. Rezistență la foc: 960 °C conform IEC 60695-2-1. Cod de compatibilitate: Izolator comutator principal.
