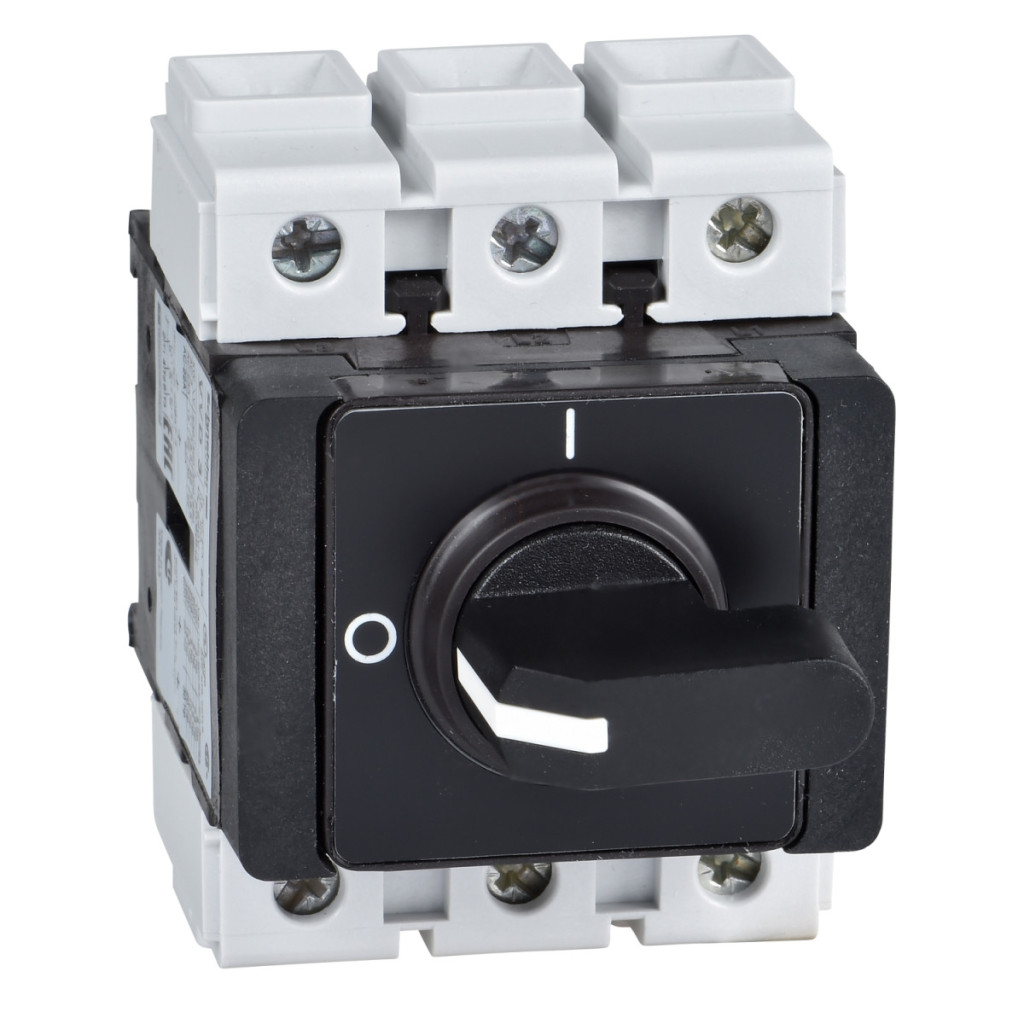

Gama de produse Schneider Electric TeSys VARIO comutatorul de izolare de tip VVD3 este un dispozitiv de comutare versatil și fiabil, ideal pentru izolarea și comutarea în siguranță a sistemelor electrice. Acest întrerupător trifazat cu un curent nominal de 63 A este deosebit de potrivit pentru sarcini de întreținere preventivă și pentru utilizarea ca întrerupător principal în medii industriale și dulapuri electrice. Întrerupătorul VVD3 oferă performanțe remarcabile, dovadă fiind tensiunea nominală de funcționare de 690 V și capacitatea sa de a comuta puteri semnificative în diverse categorii de aplicații. În categoria AC-3, este potrivit pentru comutarea a 11 kW la 230-240 V, 18,5 kW la 400-415 V și 18,5 kW la 690 V. În categoria de aplicații AC-23A, oferă valori și mai mari: 15 kW la 230-240 V, 22 kW la 400-415 V, 30 kW la 500 V și 22 kW la 690 V. Curentul său nominal de funcționare este de 41,5 A în categoria AC-23 la 400 V, iar curentul său termic convențional în aer liber este de 63 A. Dispozitivul are o capacitate de comutare ridicată, cu o valoare de 630 A la 400 V în categoriile AC-21A, AC-22A și AC-23A, în timp ce capacitatea sa de întrerupere în aceleași categorii este de 500 A la 400 V. Curentul său condiționat de scurtcircuit este de 10 kA la 400 V, atunci când se utilizează o siguranță de 63 A aM sau 63 A gG. De asemenea, sunt demne de menționat designul structural și opțiunile de instalare ale comutatorului TeSys VARIO VVD3. Dispozitivul are o manetă rotativă directă, cu mâner și placă frontală negre. Comutatorul poate fi montat în mai multe moduri: pe o șină sau placă simetrică, cu cleme sau șuruburi. Conexiunea electrică se realizează cu ajutorul bornelor cu șurub, care pot fi utilizate pentru fire solide de până la 25 mm² și fire flexibile cu manșoane de până la 16 mm². Cuplul de strângere al bornelor este de 4 Nm. Dispozitivul are dimensiuni compacte: 83 mm înălțime, 60 mm lățime și 110 mm adâncime, cu o bază de 45 × 45 mm. Comutatorul izolator VVD3 are proprietăți de protecție remarcabile și un design robust. Are protecție IP65 conform IEC 60529 și este echipat cu acoperire de protecție TC. Robustețea sa mecanică se caracterizează prin rezistența la vibrații între 10 și 150 Hz cu o intensitate de 1 gn conform IEC 60068-2-6, precum și la impacturi cu o intensitate de 30 Gn pentru o durată de 11 ms conform IEC 60068-2-27. Intervalul său de temperatură de funcționare este între -20 °C și +50 °C. În ceea ce privește rezistența la foc, acesta respectă cerința de 960 °C a standardului IEC 60695-2-1. Durata de viață mecanică a dispozitivului este de 30.000 de cicluri de comutare, iar durata de viață electrică este de 30.000 de cicluri atât în categoriile AC-21, cât și DC-1...5. Comutatorul de izolare Schneider Electric VVD3 are numeroase certificări internaționale, inclusiv CSA, UL, GL și UKCA, și este conform cu standardul IEC 60947-3.
Schneider Electric TeSys Mini-Vario - VVD3 - Date tehnice complete ale întrerupătorului principal
Informații generale
Familia de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumirea scurtă a produsului: VVD
Aplicație: Întreținere preventivă
Tipul produsului: Întrerupător de deconectare
Caracteristici tehnice
Componența dispozitivului: Mâner și întrerupător
Metoda de montare: Comutator: poate fi montat pe o șină sau placă simetrică
Metodă de fixare: Cu cleme sau șuruburi
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Tensiune nominală de funcționare (Ue): 690 V c.a. 50/60 Hz
Putere nominală de funcționare IEC (W): 11 kW 230...240 V (AC-3), 22 kW 500 V (AC-3), 22 kW 690 V (AC-23A), 30 kW 500 V (AC-23A), 18,5 kW 400...415 V (AC-3), 18,5 kW 690 V (AC-3), 15 kW 230...240 V (AC-23A), 22 kW 400...415 V (AC-23A)
Curent nominal de funcționare (Ie): 41,5 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber (Ith): 63 A
Curent termic convențional închis (Ithe): 50 A
Capacitate de comutare (I Rms): 630 A 400 V AC-21A, 630 A 400 V AC-22A, 630 A 400 V AC-23A
Capacitate de rupere: 500 A 400 V (AC-21A), 500 A 400 V (AC-22A), 500 A 400 V (AC-23A)
Curent de scurtcircuit condiționat: 10 kA 400 V - siguranță asociată 63 A aM, 10 kA 400 V - siguranță asociată 63 A gG
Capacitate nominală de rupere la scurtcircuit (Icm): 2,1 kA 400 V valoare de vârf
Putere nominală de scurtă durată (Icw): 756 A 400 V durată: 1 s
Tensiune nominală de rezistență la impuls (Uimp): 8 kV
Adecvare izolație: Da
Tip rețea: CC, AC
Clasă de funcționare intermitentă: 30
Manevrare și design
Tip de control: Mâner rotativ
Stil de montare a mânerului rotativ:Direct Culoarea mânerului: Negru Culoarea plăcii frontale a mânerului: Negru Mâner rotativ blocabil: Nu
Marcaj: 0 - 1
Durată de viață mecanică: 30.000 de cicluri
Durată de viață electrică: 30.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Design conector IEC: Circuit de alimentare: terminale cu șurub 25 mm² - solide, Circuit de alimentare: terminale cu șurub 16 mm² - flexibile - cu manșoane
Cuplu de strângere: Circuit de alimentare: 4 N.m - borne cu șurub
Dimensiuni și greutate
Dimensiuni bază: 45 x 45 mm
Înălțime: 83 mm
Lățime: 60 mm
Adâncime: 110 mm
Greutate produs: 0,56 kg
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări produs: CSA, UL, GL, UKCA
Grad de protecție: IP65, IP65 conform IEC 60529
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura ambiantă de funcționare: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător principal de deconectare
