Schneider Electric TeSys Mini-Vario VVE0 este un întrerupător de urgență de înaltă calitate și performanță, care oferă o soluție ideală pentru aplicații industriale în care siguranța și fiabilitatea sunt esențiale. Acest întrerupător de 25 A este deosebit de potrivit pentru montarea pe partea din spate a carcaselor, fiind o alegere optimă ca întrerupător principal pentru dulapuri de distribuție, panouri de control și alte echipamente industriale. Parte a seriei TeSys VARIO VVE, acest întrerupător-deconector combină experiența de zeci de ani a Schneider Electric în domeniul aparatelor de comutație industriale. Designul cu 3 poli și 3 contacte NO (3 normal deschise) asigură o funcționare fiabilă. Comutatorul oferă performanțe remarcabile într-o varietate de aplicații, cu o tensiune nominală maximă de funcționare de 690 V c.a. la 50/60 Hz. Puterea sa variază în funcție de domeniul de aplicare: în categoria AC-3 4 kW (230-240 V), 5,5 kW (400-415 V), 7,5 kW (500 V) și 11 kW (690 V), iar în categoria AC-23A, oferă 5,5 kW (230-240 V), 7,5 kW (400-415 V), 11 kW (500 V) și 15 kW (690 V) de putere. Curentul de funcționare al comutatorului VVE0 este de 14,5 A (AC-23, Ue: 400 V), curentul său termic măsurat într-un mediu convențional cu aer liber este de 25 A, în timp ce într-un mediu închis este de 20 A. Capacitatea sa de comutare este remarcabilă, ajungând la 250 A RMS la 400 V în categoriile AC-21A, AC-22A și AC-23A. Capacitatea de întrerupere în aceleași categorii și la aceeași tensiune este de 200 A. Curentul de scurtcircuit condițional este de 10 kA la 400 V, combinat cu siguranțe de 25 A aM sau gG. Capacitatea de comutare la scurtcircuit a dispozitivului este de 1 kA la 400 V (valoare de vârf), în timp ce curentul de scurtcircuit de scurtă durată este de 300 A la 400 V timp de 1 secundă. Tensiunea nominală de impuls este de 8 kV. Comutatorul TeSys VVE0 are o durată de viață mecanică și electrică remarcabilă: 100.000 de cicluri mecanice și 100.000 de cicluri electrice în categoria AC-21 și 30.000 de cicluri în categoria DC-1...5. Este potrivit atât pentru rețelele de curent continuu, cât și pentru cele de curent alternativ și este ideal pentru izolare. Comanda cu mâner rotativ este conectată direct la comutator și este disponibilă în culoarea roșie, cu panou frontal galben. Comutatorul este marcat cu 0-1 și poate fi echipat cu un dispozitiv de blocare (1 dispozitiv de blocare, diametru 4-6 mm) pentru a preveni reconectarea accidentală. Dispozitivul poate fi montat în mai multe moduri: comutatorul poate fi fixat pe o șină sau placă simetrică, fie prin înșurubare, fie prin fixare prin clipare. Conectarea se realizează cu borne cu șurub, cu o secțiune maximă de 10 mm² pentru fire solide și 6 mm² pentru fire flexibile, cu manșoane pentru capetele firelor. Cuplul de strângere pentru șuruburi este de 2,1 Nm. Dimensiunile compacte (placă de bază 45 x 45 mm, înălțime 74 mm, lățime 55 mm, adâncime 106 mm) permit instalarea dispozitivului cu economie de spațiu. Comutatorul VVE0 are protecție IP65, care asigură protecție împotriva prafului și a apei. Dispozitivul poate fi utilizat la temperaturi ambientale între -20 °C și +50 °C, este rezistent la vibrații cu o frecvență de 10-150 Hz (1 gn) și la impacturi cu o durată de 11 ms (30 Gn). Rezistența sa la foc este de 960 °C, conform standardului IEC 60695-2-1. Produsul este conform cu standardul IEC 60947-3 și are certificări UL, GL, CSA și UKCA, care garantează conformitatea cu standardele internaționale de calitate și siguranță.

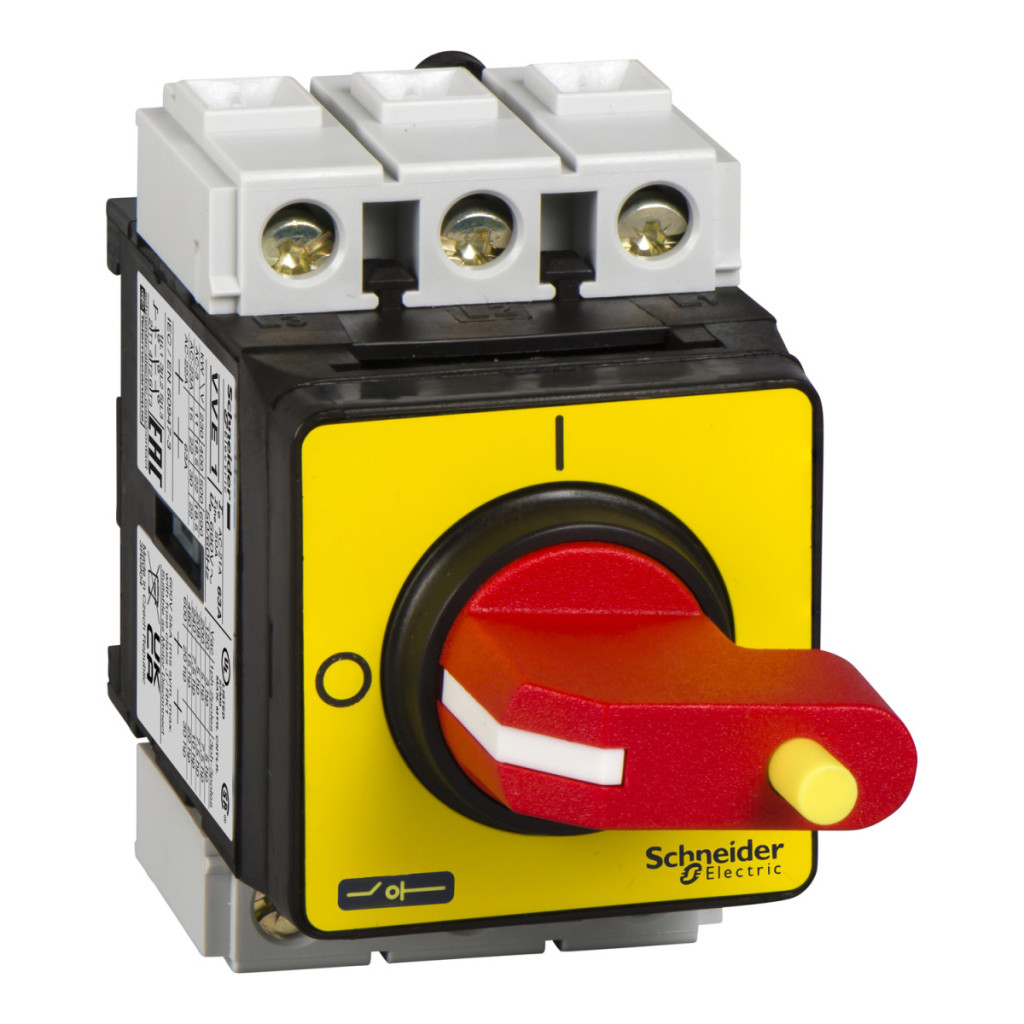

Schneider Electric TeSys Mini-Vario - VVE0 - Întrerupător principal și de urgență complet, 25 A, pentru carcasă, tablou de distribuție modular Date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VVE
Tipul produsului: Întrerupător-deconector de urgență
Parametri tehnici
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Putere nominală de funcționare:
11 kW la 500 V (AC-23A)
11 kW la 690 V (AC-3)
15 kW la 690 V (AC-23A)
4 kW la 230...240 V (AC-3) 5,5 kW la 400...415 V (AC-3) 7,5 kW la 500 V (AC-3) 5,5 kW la 230...240 V (AC-23A)
7,5 kW la 400...415 V (AC-23A)
Curent nominal de funcționare: 14,5 A AC-23 Ue: 400 V
Curent termic măsurat în aer liber convențional: 25 A
Curent termic măsurat în spațiu închis convențional: 20 A
Capacitate de comutare (I RMS):
250 A la 400 V pentru AC-21A
250 A la 400 V pentru AC-22A
250 A la 400 V pentru AC-23A
Capacitate de deconectare:
200 A la 400 V (AC-21A)
200 A la 400 V (AC-22A)
200 A la 400 V (AC-23A)
Curent nominal condiționat de scurtcircuit:
10 kA la 400 V - siguranță asociată 25 A aM
10 kA la 400 V - siguranță asociată 25 A gG
Capacitate nominală de scurtcircuit: 1 kA la 400 V valoare de vârf
Curent nominal de scurtcircuit de scurtă durată: 300 A la 400 V durată: 1 s
Tensiune nominală de impuls rezistentă: 8 kV
Proprietăți fizice
Compoziția dispozitivului: Mâner și comutator
Suport de montare: Comutator: șină simetrică, Comutator: placă
Metodă de montare: Fixare prin clipsare pentru comutator, Șuruburi pentru comutator
Tip de control: Mâner rotativ
Stil de montare mâner rotativ: Direct
Culoarea mânerului: Roșu
Culoarea plăcii frontale a mânerului: Galben
Blocare mâner rotativ: 1 blocare 4...6 mm
Marcaj: 0 - 1
Conector IEC: Circuit de alimentare: borne cu șurub 10 mm² - solid, Circuit de alimentare: borne cu șurub 6 mm² - flexibil - cu manșoane
Cuplu de strângere: Circuit de transmisie a puterii: 2,1 N·m - borne cu șurub
Dimensiune bază: 45 x 45 mm
Înălțime: 74 mm
Lățime: 55 mm
Adâncime: 106 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: UL, GL, CSA, UKCA
Grad de protecție: IP65, IP65 conform IEC 60529
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura ambiantă de funcționare: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Alte caracteristici
Adecvat pentru izolare: Da
Tip rețea: DC, AC
Clasă de funcționare intermitentă: 30
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Cod de compatibilitate: Întrerupător-deconector principal
