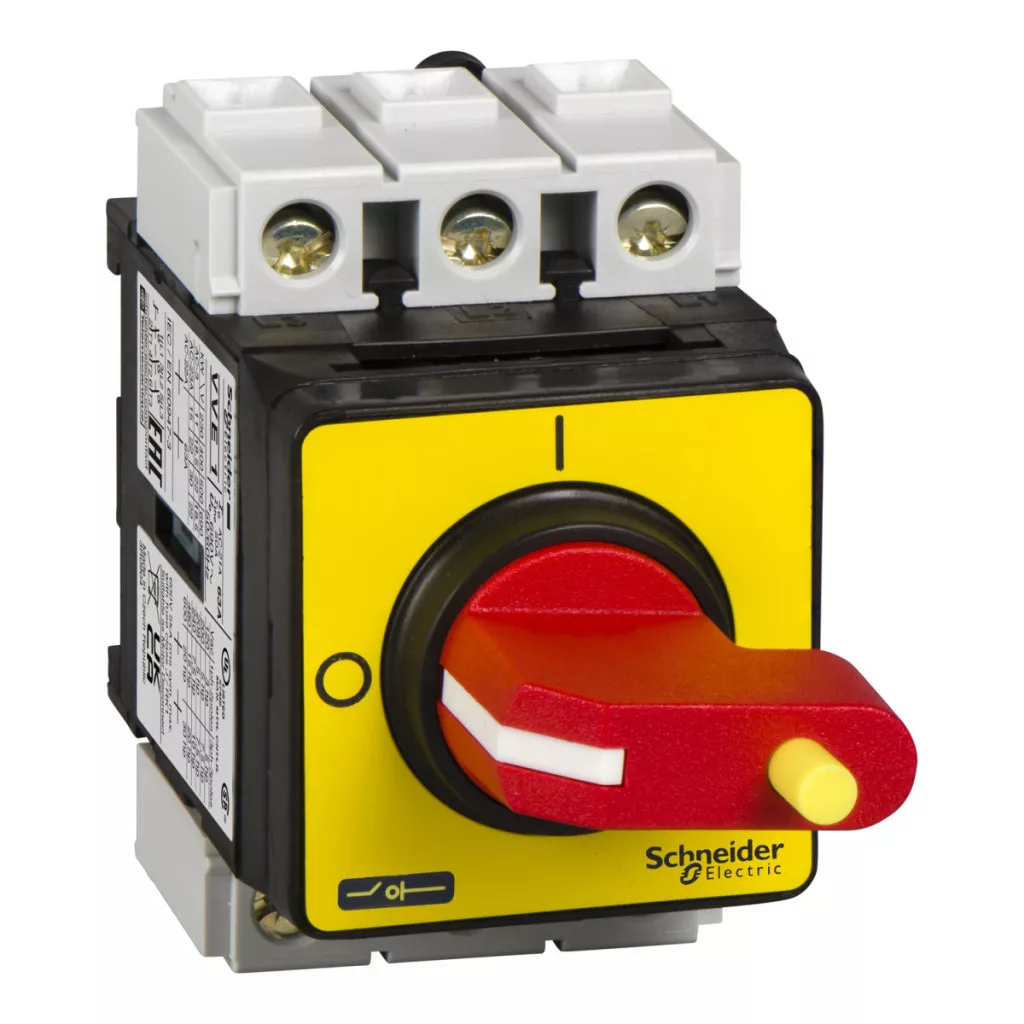

Întrerupătorul de urgență Schneider Electric TeSys Mini-Vario VVE1 oferă o soluție excelentă pentru aplicații industriale, unde siguranța și fiabilitatea sunt de o importanță primordială. Acest întrerupător-separator tripolar de mare putere este alegerea perfectă pentru deconectarea în siguranță a mașinilor și echipamentelor în caz de urgență. Modelul VVE1 din gama de produse TeSys VARIO are un curent nominal de 32 A și o tensiune nominală de funcționare de 690 V CA 50/60 Hz. Printre caracteristicile dispozitivului se numără configurația cu 3 contacte NO (normal deschis), care asigură o funcționare fiabilă. Oferă valori remarcabile în ceea ce privește puterea: 15 kW la 690 V (AC-23A), 11 kW la 500 V (AC-23A), 11 kW la 400...415 V (AC-23A) și 5,5 kW la 230...240 V (AC-23A). În aplicațiile AC-3, asigură o putere de 7,5 kW la 400...415 V, 500 V și 690 V, iar la 230...240 V, 1,5 kW. Curentul nominal de funcționare (Ie) este de 21,8 A în aplicațiile AC-23 la 400 V. Întrerupătorul-separator VVE1 are o capacitate de întrerupere excepțională: 250 A la 400 V (AC-21A, AC-22A și AC-23A), precum și o capacitate de cuplare de 320 A la 400 V în aceleași categorii. Curentul de scurtcircuit nominal de 10 kA la 400 V (asociat cu o siguranță de 35 A aM sau gG) și rezistența la tensiune de impuls de 8 kV sporesc și mai mult fiabilitatea produsului. Durata de viață mecanică este de 100.000 de cicluri, în timp ce durata de viață electrică este de 100.000 de cicluri pentru aplicații AC-21 și 30.000 de cicluri pentru aplicații DC-1...5. Dispozitivul este extrem de flexibil din punct de vedere al tehnicii de montare: poate fi montat pe șină simetrică sau pe placă, fixarea putând fi realizată cu cleme sau șuruburi. Mânerul rotativ de culoare roșie, care poate fi montat direct, și placa frontală galbenă asigură o funcție de oprire de urgență bine vizibilă. Mânerul poate fi blocat cu un lacăt (1 lacăt, 4...6 mm), ceea ce împiedică acționarea neautorizată. Comutatorul VVE1 are dimensiunile de bază de 45 x 45 mm, o înălțime de 74 mm, o lățime de 55 mm și o adâncime de 106 mm. Greutatea sa este de doar 0,25 kg, ceea ce facilitează manipularea și montarea. Conectarea se realizează cu borne cu șurub: circuitul de putere este compatibil cu cabluri solide de 10 mm² sau cabluri flexibile cu mufă de 6 mm², cu un cuplu de strângere de 2,1 Nm. Produsul are gradul de protecție IP65 conform standardului IEC 60529, fiind astfel protejat împotriva prafului și a jeturilor de apă. Intervalul de temperatură de funcționare este de -20...50 °C, ceea ce asigură o gamă largă de aplicații. Robustețea mecanică este asigurată de rezistența la vibrații de 10...150 Hz (1 gn) și rezistența la șocuri de 11 ms (30 Gn), în conformitate cu standardele IEC. Produsul este conform cu standardul IEC 60947-3 și deține certificări CSA, GL, UL și UKCA.
Date tehnice Schneider Electric TeSys Mini-Vario VVE1
Informații generale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VVE
Tip de produs: Întrerupător de urgență-separator
Caracteristici tehnice
Componența dispozitivului: Mâner, Întrerupător
Asistență la montare: Întrerupător: șină simetrică, Întrerupător: placă
Mod de montare: Cu cleme la comutator, Cu șuruburi la comutator
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Caracteristici electrice
Tensiune nominală de funcționare IEC [Ue]: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC în W: 11 kW la 500 V (AC-23A), 15 kW la 690 V (AC-23A), 7,5 kW la 500 V (AC-3), 7,5 kW la 690 V (AC-3), 1,5 kW la 230...240 V (AC-3), 5,5 kW la 230...240 V (AC-23A), 11 kW la 400...415 V (AC-23A), 7,5 kW la 400...415 V (AC-3)
Curent nominal de funcționare [Ie]: 21,8 A AC-23 Ue: 400 V
Curent termic convențional cu răcire cu aer liber [Ith]: 32 A
Curent termic convențional în circuit închis [Ithe]: 25 A
Capacitate de pornire (I Rms): 320 A la 400 V AC-21A, 320 A la 400 V AC-22A, 320 A la 400 V AC-23A
Capacitate de întrerupere: 250 A la 400 V (AC-21A), 250 A la 400 V (AC-22A), 250 A la 400 V (AC-23A)
Curent nominal condițional de scurtcircuit: 10 kA la 400 V - siguranță asociată 35 A aM, 10 kA la 400 V - siguranță asociată 35 A aM,
Capacitate nominală de pornire la scurtcircuit [Icm]: 1 kA la 400 V, la vârf
Intensitate nominală de curent de scurtcircuit de scurtă durată [Icw]: 384 A la 400 V, durată: 1 s
Tensiune nominală de impuls [Uimp]: 8 kV
Caracteristici mecanice
Potrivire pentru decuplare: Da
Tipul rețelei: CA, DC
Clasa de funcționare intermitentă: 30
Tipul de comandă: Mâner rotativ
Modul de montare a mânerului rotativ: Direct
Culoarea manetei: Roșu
Culoarea plăcii frontale a manetei: Galben
Maneta rotativă poate fi blocată cu lacăt: 1 lacăt 4...6 mm
Marcaj: 0 - 1
Durabilitate mecanică: 100.000 de cicluri
Durabilitate electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Date de conectare
Clemă de conectare IEC: Circuit de putere: cleme de strângere cu șurub 10 mm² - compact, Circuit de putere: cleme de strângere cu șurub 6 mm² - flexibil - cu capăt de cablu
Cuplu de strângere: Circuit de putere: 2,1 N.m - pe cleme de strângere cu șurub
Dimensiuni și greutate
Dimensiune de bază: 45 x 45 mm
Înălțime: 74 mm
Lățime: 55 mm
Adâncime: 106 mm
Greutatea produsului: 0,25 kg
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări ale produsului: CSA, GL, UL, UKCA
Grad de protecție: IP65, IP65 conform IEC 60529
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura aerului ambiant în timpul funcționării: -20…50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător principal de decuplare
