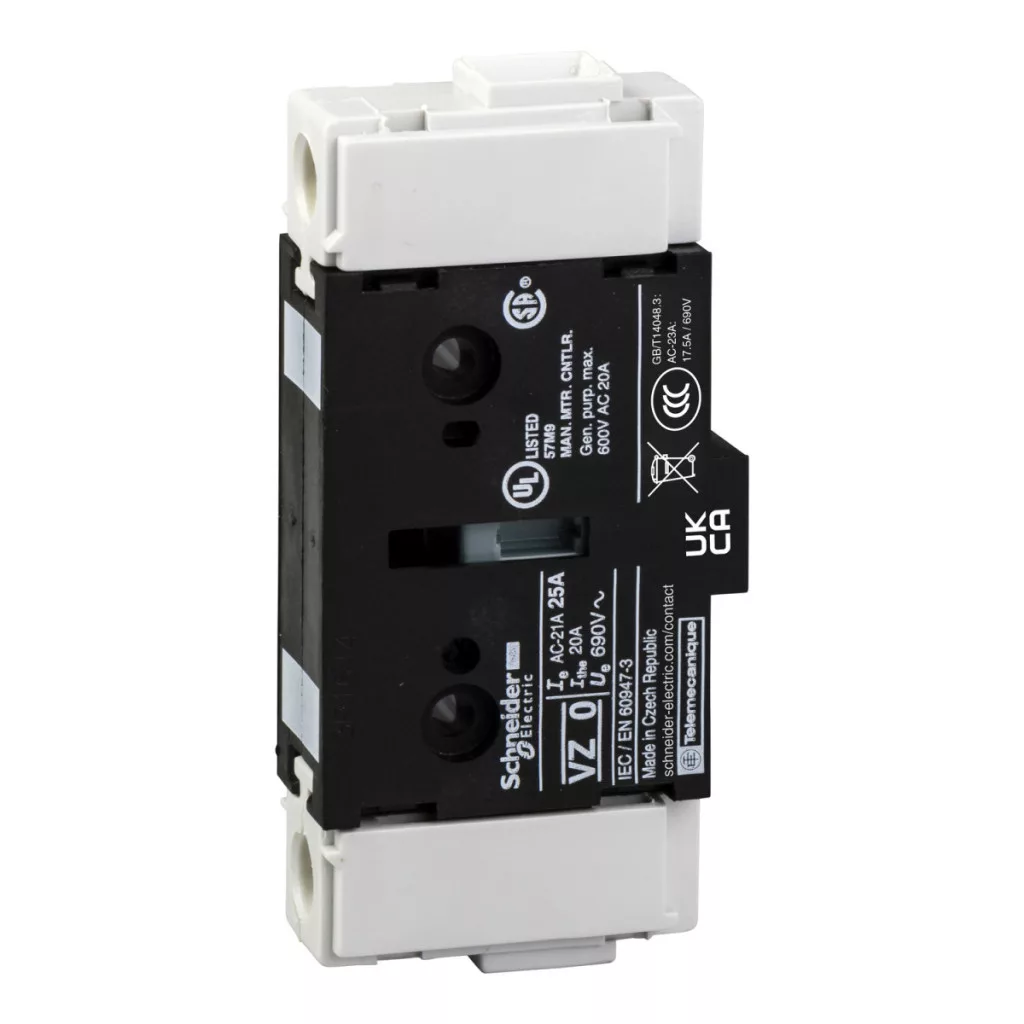

Elementul auxiliar Schneider Electric TeSys Mini-Vario seria VZ0 este o soluție extrem de versatilă și fiabilă pentru dulapurile electrice industriale. Acest contact principal de înaltă calitate, cu o sarcină de 25 A, este un element auxiliar care poate fi conectat la comutatorul-deconector TeSys VARIO, permițând extinderea sistemului și funcționalitate extinsă. VZ0 este un element de comutare auxiliar unipolar, de înaltă performanță, cu un contact NO (normal deschis). Este compatibil cu dispozitivele de tip V0 și face parte din familia de întrerupătoare-deconectoare TeSys și TeSys VARIO. Poate fi instalat atât pe partea stângă, cât și pe partea dreaptă, oferind opțiuni flexibile de amplasare în cadrul dulapului de distribuție. Dispozitivul are o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz și o tensiune nominală de rezistență la impulsuri de 8 kV, oferind o protecție excelentă împotriva supratensiunii. Curentul termic convențional măsurat în aer liber este de 25 A, iar în spații închise este de 20 A. Elementul auxiliar Schneider Electric TeSys VZ0 are o durată de viață remarcabilă - durabilitatea sa mecanică este de 100.000 de cicluri, iar durabilitatea sa electrică este de 100.000 de cicluri la AC-21 și 30.000 de cicluri la sarcină DC-1...5. Conexiunile se realizează cu borne cu șurub, care pot fi utilizate pentru fire flexibile cu o secțiune transversală de până la 6 mm² și fire solide cu o secțiune transversală de până la 10 mm². Cuplul de strângere este de 2,1 Nm. Dispozitivul are dimensiuni compacte: înălțime 74 mm, lățime doar 16 mm și adâncime 35 mm. Elementul pol auxiliar TeSys VZ0 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-3. De asemenea, are certificări GL, UL, CSA și UKCA. Gradul său de protecție IP20 este conform cu standardul IEC 60529. Are o robustețe mecanică excelentă, rezistă la vibrații cu o frecvență de 10-150 Hz și o amplitudine de 1 gn în conformitate cu IEC 60068-2-6, precum și la impacturi cu o durată de 11 ms și o forță de 30 Gn în conformitate cu IEC 60068-2-27. Intervalul său de temperatură de funcționare este de -20...50 °C, iar rezistența la foc este de 960 °C, conform IEC 60695-2-1. Piesa polară auxiliară Schneider Electric TeSys Mini-Vario VZ0 este, prin urmare, alegerea ideală pentru orice mediu industrial în care fiabilitatea, durata lungă de viață și parametrii tehnici excelenți sunt importanți.
Schneider Electric TeSys Mini-Vario - VZ0 - Date tehnice contact principal 25A
Caracteristici generale
Familia de produse: TeSys
Denumire scurtă dispozitiv: VZ
Tipul produsului sau al componentei: Pol auxiliar
Nivel de putere: Putere mare
Descrierea polului: 1P
Tipul și compoziția contactului: 1 NO
Compatibilitatea produsului: V0
Compatibilitatea familiei: TeSys TeSys VARIO comutator-deconector
Tipul rețelei: CA, CC
Frecvența rețelei: 50/60 Hz
Potrivit pentru izolație: Da
Caracteristici suplimentare
Poziție de montare: Stânga, Dreapta
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Curent termic convențional măsurat în aer liber [Ith]: 25 A
Curent termic măsurat în spații închise convenționale [Ithe]: 20 A
Rezistență mecanică: 100.000 de cicluri
Rezistență electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5 Conexiuni - terminale: Circuit de alimentare: terminale cu șurub 6 mm² - flexibile - cu manșoane, Circuit de alimentare: terminale cu șurub 10 mm² - solide Cuplu de strângere: Circuit de transmisie a puterii: 2,1 N·m - pe borne cu șurub
Dimensiuni
Înălțime: 74 mm
Lățime: 16 mm
Adâncime: 35 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: GL, UL, CSA, UKCA
Tratament de protecție: TC
Grad de protecție IP: IP20 conform IEC 60529
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Impacturi 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura ambiantă în timpul funcționării: -20...50 °C. Rezistență la foc: 960 °C conform IEC 60695-2-1.
