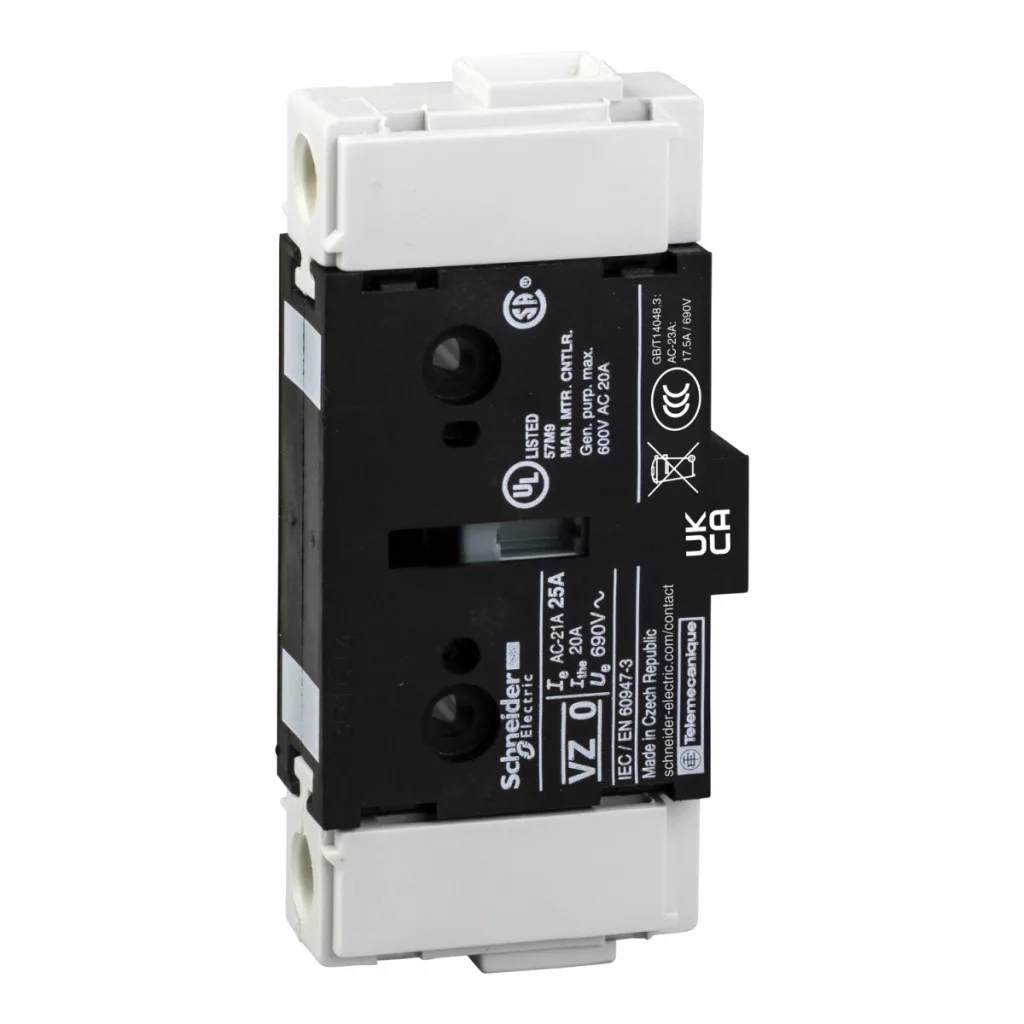

Polarul suplimentar Schneider Electric TeSys Mini-Vario VZ01 este un element de comutare electric extrem de fiabil și versatil, care se integrează perfect în gama de aparate de comutare TeSys. Acest contact suplimentar compact, de tip 1P (unipolar), poate gestiona un curent nominal de 20 A și a fost proiectat special pentru a fi compatibil cu dispozitivele de tip V01. Datorită clasificării sale de înaltă performanță, acesta îndeplinește chiar și cele mai stricte cerințe industriale. Un avantaj unic al polului suplimentar VZ01 este dimensiunea extrem de compactă: are o înălțime de doar 74 mm, o lățime de 16 mm și o adâncime de 35 mm, ceea ce permite o utilizare eficientă a spațiului în dulapurile de comutație. Dispozitivul cu configurația de contact 1 NO (închizător) garantează o funcționare fiabilă, susținută de o durată de viață mecanică și electrică impresionantă: 100 000 de cicluri de funcționare pentru rezistența mecanică, precum și 100 000 de cicluri în modul AC-21 și 30 000 de cicluri în modul DC-1...5. Dispozitivul este adecvat și pentru izolare (suitability for isolation: Yes), ceea ce îi sporește și mai mult aplicabilitatea. Din punct de vedere tehnic, TeSys VZ01 are parametri remarcabili: tensiune nominală de funcționare de 690 V CA 50/60 Hz (rated operational voltage), rezistență nominală la tensiune de impuls de 8 kV (rated impulse withstand voltage), curent termic convențional măsurat în aer liber de 20 A (conventional free air thermal current), precum și curent termic convențional măsurat în spațiu închis de 16 A (conventional enclosed thermal current). Produsul poate fi montat atât pe partea stângă, cât și pe partea dreaptă, ceea ce asigură o flexibilitate suplimentară în timpul instalării. Dispozitivul este prevăzut cu borne cu șurub, care pot primi cabluri flexibile de 6 mm² (cu capăt de cablu) și cabluri rigide de 10 mm² în circuitul de alimentare. Pentru o conectare corespunzătoare, este necesar un cuplu de strângere de 2,1 Nm. Schneider Electric TeSys Mini-Vario VZ01 este conform cu standardul IEC 60947-3 și deține numeroase certificări internaționale: GL, CSA, UL și UKCA. Gradul de protecție IP20 asigură o protecție adecvată, iar dispozitivul poate fi utilizat într-un interval de temperatură a mediului de -20...50 °C. Produsul are o robustețe mecanică remarcabilă: rezistă la vibrații de 10...150 Hz (1 gn) și la șocuri de 11 ms (30 Gn), în conformitate cu standardele IEC 60068-2-6 și IEC 60068-2-27. Este excelent și din punct de vedere al rezistenței la foc: are o rezistență la foc de 960 °C conform IEC 60695-2-1. Produsul este fabricat într-o versiune fără halogeni și fără PVC, ceea ce reprezintă o soluție modernă și ecologică pentru echipamentele de comutație moderne.
Schneider Electric TeSys Mini-Vario - VZ01 - Date tehnice contact principal 20 A
Caracteristici generale
Gama de produse: TeSys
Denumire scurtă a dispozitivului: VZ
Tipul produsului sau al componentei: Pol suplimentar
Nivel de performanță: Performanță ridicată
Descrierea polilor: 1P
Tipul și compoziția contactelor: 1 NO
Compatibilitate produs: V01
Seria compatibilă: TeSys TeSys VARIO întrerupător-comutator
Caracteristici electrice
Tipul rețelei: DC, AC
Frecvența rețelei: 50/60 Hz
Aptitudine pentru izolare: Da
Tensiune nominală de funcționare [Ue]: 690 V AC 50/60 Hz
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV
Curent termic convențional măsurat în aer liber [Ith]: 20 A
Curent termic convențional măsurat în spațiu închis [Ithe]: 16 A
Durabilitate mecanică: 100000 de cicluri
Durabilitate electrică: 100000 de cicluri AC-21, 30000 de cicluri DC-1...5
Conexiuni și montare
Loc de montare: Stânga, Dreapta
Conexiuni - borne: Circuit de alimentare: borne cu șurub de 6 mm² - flexibile - cu capăt de cablu, Circuit de alimentare: borne cu șurub de 10 mm² - compacte
Cuplu de strângere: Circuit de alimentare: 2,1 N.m - la bornele cu șurub
Dimensiuni
Înălțime: 74 mm
Lățime: 16 mm
Adâncime: 35 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: GL, CSA, UL, UKCA
Tratament de protecție: TC
Grad de protecție IP: IP20 conform IEC 60529
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura de funcționare: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
