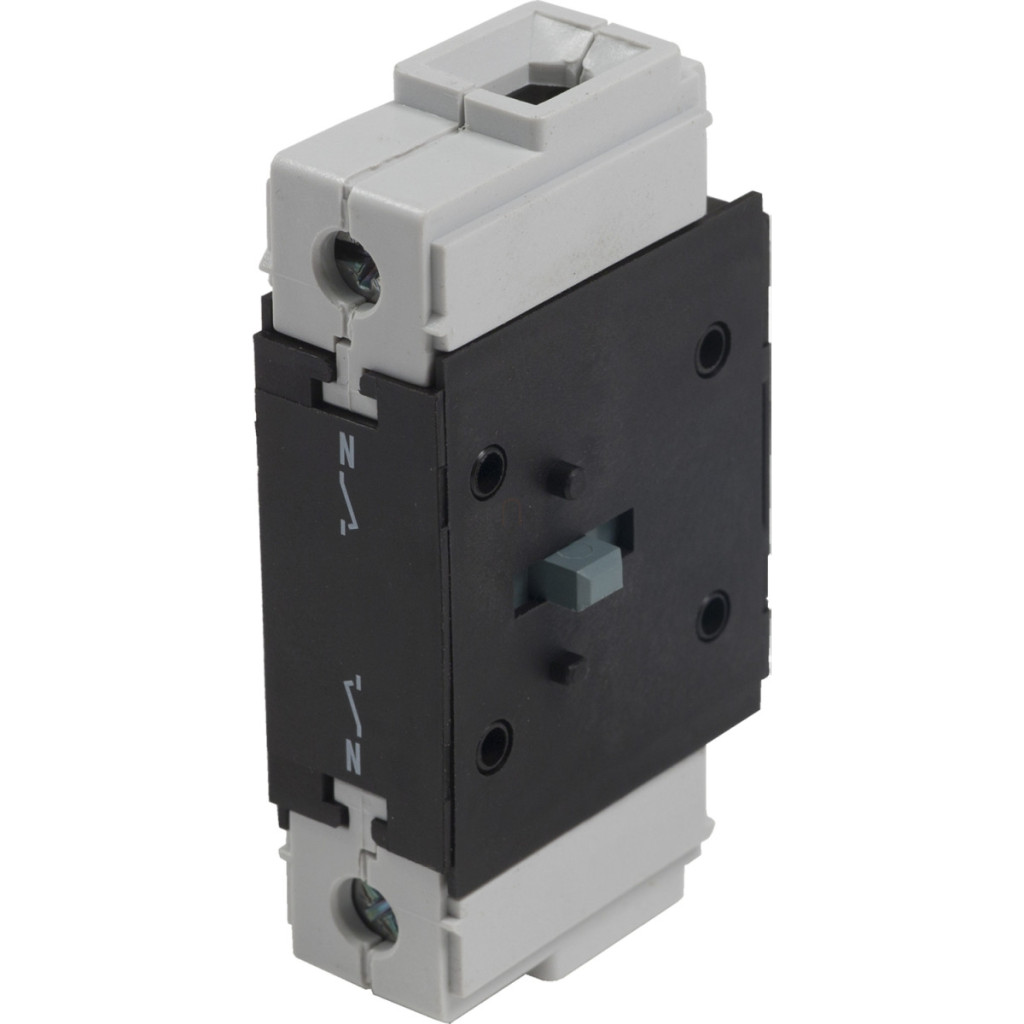

Contactul auxiliar zero Schneider Electric TeSys Mini-Vario VZ12 este un element de comutare electric de înaltă calitate, cu un curent nominal de 80 A, conceput special pentru aparatele de comutație TeSys V3 și V4. Acest accesoriu de înaltă performanță este soluția perfectă pentru aplicații care necesită un contact zero fiabil și de înaltă performanță. Funcția de bază a TeSys VZ12 este de a servi ca accesoriu de contact zero pentru întrerupătoarele TeSys VARIO. Dispozitivul are 1 contact NO (normal deschis), care funcționează pe principiul „early make, late break” (conectare timpurie, deconectare târzie), asigurând secvența corectă de comutare. Acest principiu de funcționare este deosebit de important în aplicațiile în care sincronizarea este un factor critic în operațiunea de comutare. Parametrii tehnici ai VZ12 sunt impresionanți: Are o tensiune nominală de funcționare de 690 V c.a. la o frecvență de rețea de 50/60 Hz și o tensiune nominală de impuls de 6 kV. Curentul termic nominal convențional în aer liber este de 80 A, ceea ce permite o gamă largă de aplicații în diverse medii industriale. Durabilitatea mecanică și durata de viață electrică a dispozitivului sunt ambele de 30.000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Oferă 30.000 de cicluri de comutare în ambele categorii DC-1 și AC-21, ceea ce îl face versatil pentru utilizarea în diverse sisteme electrice. Contactul auxiliar zero VZ12 este conectat cu terminale cu șurub, care pot acomoda o secțiune transversală a conductorului de 16 mm² pentru cabluri flexibile și 25 mm² pentru cabluri solide. Cuplul de strângere al terminalelor cu șurub este de 4 Nm, ceea ce asigură o stabilitate adecvată a conexiunilor. Dispozitivul poate fi montat pe partea stângă sau dreaptă, permițând o adaptare flexibilă la designul dulapului de comutație. Contactul neutru auxiliar Schneider Electric VZ12 are dimensiuni compacte: înălțime 83 mm, lățime 20 mm și adâncime 46 mm. Dimensiunile reduse permit instalarea ușoară chiar și în dulapuri de distribuție cu spațiu limitat. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-3, și este certificat GL, UL, CSA și UKCA, garantând o funcționare fiabilă și sigură pe diverse piețe și în diverse aplicații.
Schneider Electric TeSys Mini-Vario - VZ12 - Contact neutru 63 - 80A date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumire scurtă a dispozitivului: VZ
Tipul produsului sau al componentei: Contact neutru auxiliar
Nivel de putere: Putere mare
Descrierea polilor: 1N
Tipul și compoziția contactului: 1 NO
Funcționarea contactului: Închidere rapidă, deschidere lentă
Compatibilitatea produsului: V3, V4
Compatibilitate familie de produse: TeSys TeSys VARIO comutator-deconector
Tip rețea: CA, CC
Frecvență rețea: 50/60 Hz
Informații suplimentare
Poziție de instalare: Stânga, Dreapta
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
[Uimp] tensiune nominală de impuls rezistentă: 6 kV
[Ith] curent termic convențional măsurat în aer liber: 80 A
Durată de viață mecanică: 30.000 de cicluri
Durată de viață electrică: 30.000 de cicluri DC-1...5, 30.000 de cicluri AC-21 Conexiuni - terminale: Terminale cu șurub 16 mm² - flexibile - cu manșoane, Terminale cu șurub 25 mm² - solide Cuplu de strângere: 4 N.m - pe borne cu șurub
Înălțime: 83 mm
Lățime: 20 mm
Adâncime: 46 mm
Mediu
Standarde: IEC 60947-3
Certificări produs: GL, UL, CSA, UKCA
Tratament de protecție: TC
Grad de protecție IP: IP20 conform IEC 60529
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Impacturi 11 ms (15 gn) conform IEC 60068-2-27
Temperatura aerului ambiant în timpul funcționării: -20...50 °C. Rezistență la foc: 960 °C conform IEC 60695-2-1.
