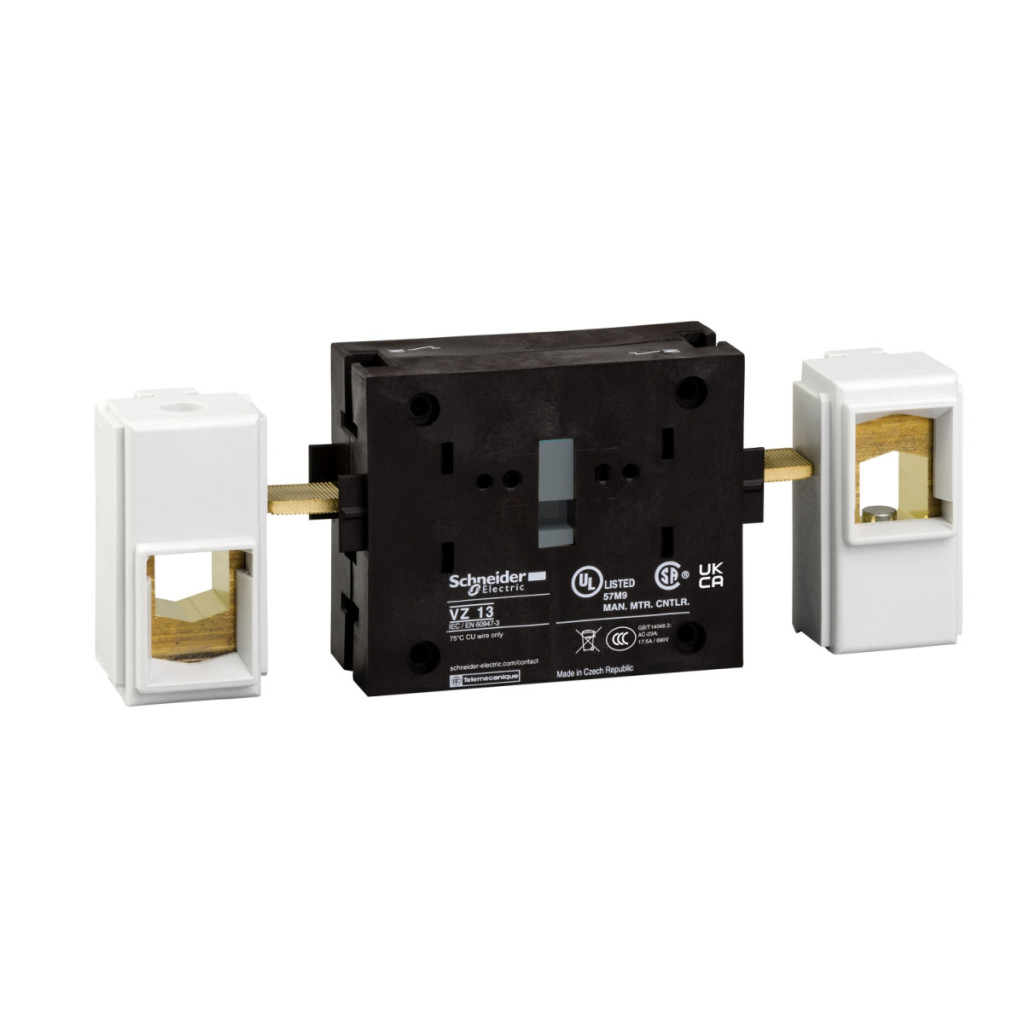

Blocul de contact neutru auxiliar VZ13 pentru seria Schneider Electric TeSys Mini-Vario este un dispozitiv de comutare electrică de înaltă performanță, conceput special pentru utilizarea cu întrerupătoarele V5 și V6. Acest accesoriu cu o putere nominală de 175 A este soluția ideală pentru aplicații industriale în care distribuția fiabilă a energiei și funcționalitatea precisă de comutare sunt importante. Blocul de contact zero TeSys VZ13 are un singur contact NO (normal deschis) care funcționează pe principiul închiderii anticipate și deschiderii întârziate. Acest mod de funcționare asigură secvența corectă de comutare și funcționarea în siguranță. Produsul este compatibil cu familia de comutatoare-deconectoare TeSys TeSys VARIO, fiind ușor de integrat în sistemele existente. Blocul poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu, cu o frecvență de rețea de 50/60 Hz. Blocul auxiliar de contact zero VZ13 are o tensiune nominală de funcționare de 690 V și o tensiune nominală de rezistență la impulsuri de 6 kV, ceea ce îi conferă caracteristici electrice remarcabile. Curentul termic convențional în aer liber este de 175 A. Durata de viață mecanică și electrică a produsului este de 30.000 de cicluri (durată de viață electrică în categoriile DC-1...5 și AC-21). Conexiunile se realizează cu borne cu șurub care acceptă cablu flexibil de 70 mm² (cu capete de cablu) sau cablu solid de 95 mm². Cuplul de strângere al bornelor cu șurub este de 22,6 Nm. În ceea ce privește dimensiunile, blocul VZ13 are un design compact: are o înălțime de 125 mm, o lățime de 30 mm și o adâncime de 63 mm. Produsul poate fi montat pe stânga sau pe dreapta, oferind opțiuni flexibile de instalare. Are un grad de protecție IP20 conform IEC 60529 și este conform cu IEC 60947-3. Produsul are o robustețe mecanică remarcabilă, rezistând la vibrații de 10-150 Hz (1 gn conform IEC 60068-2-6) și șocuri de 11 ms (15 gn conform IEC 60068-2-27). Blocul auxiliar de contact zero VZ13 poate fi utilizat într-un interval de temperatură ambiantă de -20...50 °C și are o rezistență la foc de 960 °C conform IEC 60695-2-1. Produsul are certificări recunoscute la nivel internațional, inclusiv UL, CSA, GL și UKCA, care confirmă calitatea sa ridicată și conformitatea cu standardele de siguranță. Schneider Electric TeSys VZ13 este alegerea ideală pentru mediile industriale în care comutarea fiabilă și de înaltă performanță este esențială.
Schneider Electric TeSys Mini-Vario - VZ13 - Contact neutru 125 - 175A date tehnice
Informații de bază
Seria: TeSys
Denumire scurtă a dispozitivului: VZ
Tipul produsului sau al componentei: Bloc suplimentar de contact zero
Nivel de putere: Putere mare
Descrierea polilor: 1N
Tipul și compoziția contactului: 1 NO
Funcționarea contactului: Închidere anticipată, deschidere întârziată
Compatibilitatea produsului: V5, V6
Compatibilitate serie: TeSys TeSys VARIO comutator-deconector
Caracteristici electrice
Tip rețea: CA, CC
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare [Ue]: 690 V CA 50/60 Hz
Tensiune nominală de impuls [Uimp]: 6 kV
Curent termic convențional în aer liber [Ith]: 175 A
Durată de viață mecanică: 30.000 de cicluri
Durată de viață electrică: 30.000 de cicluri DC-1...5, 30.000 de cicluri AC-21
Instalare și conexiuni
Poziție de montare: Stânga, Dreapta
Conexiuni - terminale: Terminale cu șurub 70 mm² - flexibile - cu capăt de fir, terminale cu șurub 95 mm² - solide
Cuplu de strângere: 22,6 Nm - pe terminalele cu șurub
Dimensiuni și caracteristici fizice
Înălțime: 125 mm
Lățime: 30 mm
Adâncime: 63 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări ale produsului: UL, CSA, GL, UKCA
Tratament de protecție: TC
Grad de protecție IP: IP20 conform IEC 60529
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Impacturi 11 ms (15 gn) conform IEC 60068-2-27
Temperatura aerului ambiant în timpul funcționării: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
