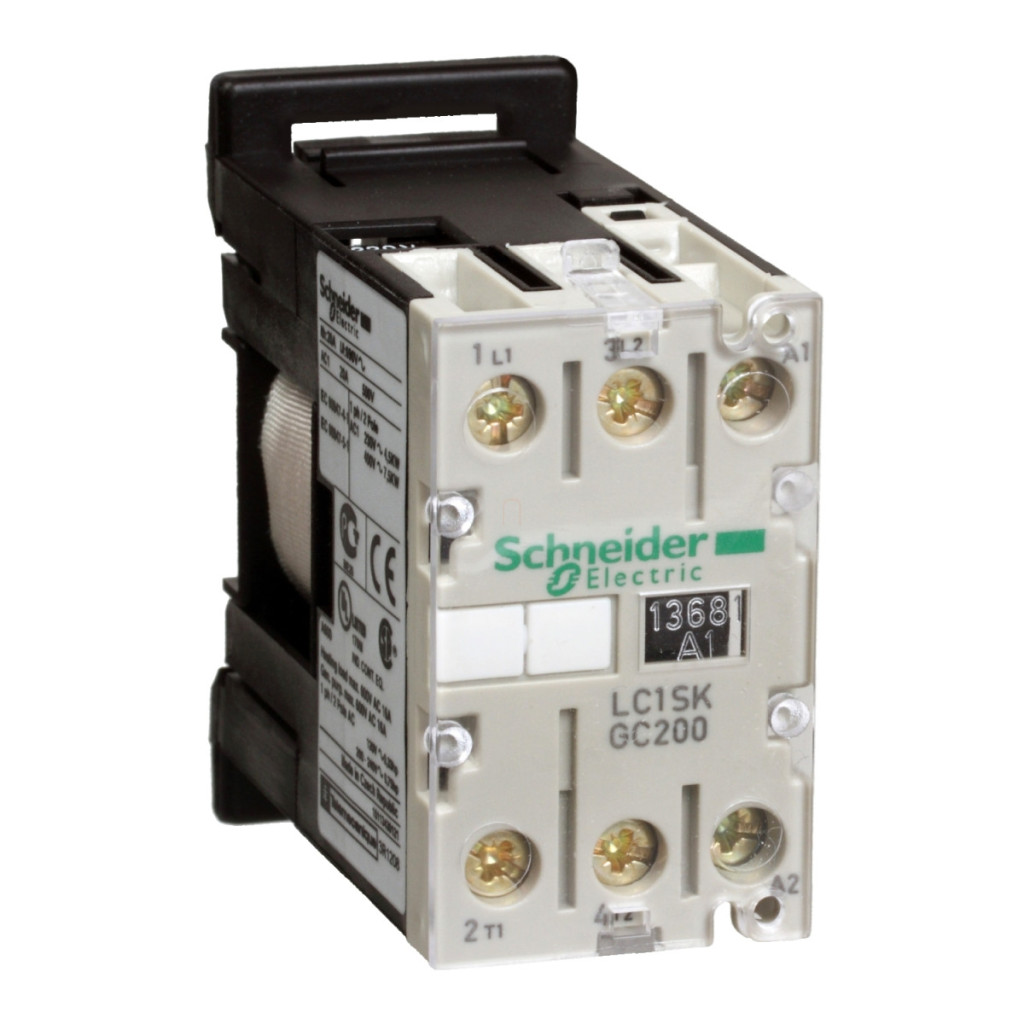

Mini-contactorul LC1SKGC200P7 din gama TeSys SK de la Schneider Electric este un dispozitiv de comutare compact, dar puternic, ideal pentru aplicații în care economisirea spațiului și funcționarea fiabilă sunt aspecte importante. Cu o lățime de numai 27 mm, dispozitivul se potrivește perfect în dulapurile de comutație ale echipamentelor industriale moderne și ale sistemelor de automatizare a clădirilor. Mini-contactorul TeSys SK LC1SKGC200P7 are un design cu 2 poli, ambii poli fiind normal deschisi (NO). Această configurație este deosebit de utilă pentru sarcini rezistive și aplicații de control al motoarelor. Dispozitivul poate comuta un curent nominal de funcționare de 5 A la un nivel de tensiune de 400 V în categoria AC-3, în timp ce în categoria de aplicații AC-1 (pentru sarcini rezistive) poate suporta un curent de sarcină de până la 20 A la o temperatură ambiantă sub 50 °C. Tensiunea nominală de funcționare a dispozitivului în circuitul de alimentare este de 690 V c.a. 50/60 Hz. Bobina de control funcționează la 230 V c.a. 50/60 Hz. Printre caracteristicile de funcționare ale contactorului, se remarcă timpul său rapid de comutare: 7-14 ms la pornire și 6-8 ms la oprire. Are o durată de viață mecanică excepțional de lungă, de 10 milioane de cicluri de comutare, și o frecvență maximă de funcționare de până la 1200 de operații de comutare pe oră. Intervalul de tensiune admisibil în circuitul de control este de 0,85-1,1 ori valoarea nominală în condiții de funcționare, în timp ce tensiunea admisibilă în timpul eliberării este de 0,2-0,75 ori valoarea nominală la temperaturi sub 55 °C. Mini-contactorul are un grad de protecție IP2X conform standardului VDE 0106. Intervalul său de temperatură de funcționare este între -20 °C și +50 °C, iar temperatura de depozitare poate fi între -50 °C și +70 °C. Dispozitivul poate fi utilizat fără restricții la altitudini de până la 2000 de metri deasupra nivelului mării. Mini-contactorul TeSys SK LC1SKGC200P7 este conform cu numeroase standarde internaționale, inclusiv EN/IEC 60947-4-1, UL 60947-4-1 și CSA C22.2 nr. 60947-4-1. Produsul are, de asemenea, certificări CB Scheme, CE, UKCA, EAC și cULus. Mini-contactorul are opțiuni de conectare flexibile: pentru conectorul 1, cablu solid de 1,5-6 mm², cablu torsadat de 0,5-6 mm² fără capete de protecție sau cablu torsadat de 0,35-6 mm² cu capete de protecție. Pentru al doilea conector, se poate utiliza cablu solid de 1,5-4 mm², cablu torsadat de 0,35-2,5 mm² fără capace de capăt sau cablu torsadat de 0,35-1,5 mm² cu capace de capăt. Dispozitivul are dimensiuni compacte: 56 mm înălțime, 27 mm lățime și 55,5 mm adâncime, cu o greutate netă de numai 0,132 kg. Cuplul de strângere care poate fi atins cu o șurubelniță Pozidrive 1 este de 0,8 Nm la conexiunile circuitului de alimentare.
Schneider Electric TeSys SK - LC1SKGC200P7 - Mini contactor AC3/400V 5A 230VAC 27mm date tehnice
Caracteristici cheie
Familia de produse: TeSys
Denumirea produsului: TeSys SK
Tipul produsului sau componentului: Mini contactor
Denumirea scurtă a dispozitivului: LC1SKGC
Aplicația contactorului: Sarcină rezistivă, Control motor
Categorie de utilizare: AC-1, AC-3
Configurație contact pol de putere: 2P
Configurație contact pol: 2 NO
Caracteristici electrice
Curent nominal de funcționare: 5 A la 400 V c.a. pentru AC-3, 20 A (sub 50 °C) pentru AC AC-1
Tensiune nominală de funcționare: Circuit de alimentare: 690 V c.a. 50/60 Hz
Tip circuit de comandă: c.a. 50/60 Hz
Tensiune circuit de comandă: 230 V c.a. 50/60 Hz
Curent termic convențional în aer liber: 20 A (la 55 °C) pentru circuitul de alimentare
Capacitate nominală de comutare Irms: 50 A c.a. conform NF C 63-110, 50 A c.a. conform IEC 60947
Capacitate nominală de întrerupere: 40 A la 400 V conform NF C 63-110, 40 A la 400 V conform IEC 60947
Curent nominal de rezistență pe termen scurt: 40 A la 55 °C pentru circuitele de putere
Valoarea nominală a siguranței: 20 A gI la 440 V pentru circuitele de putere
Impedanță medie: 4 mOhm - Ith 20 A la 50 Hz în circuitele de putere
Tensiune nominală de izolație: Circuit de putere: 690 V BS 5424, IEC 60947, UL 508, VDE 0110 Grupa C și CSA C22.2 Nr. 14
Caracteristici mecanice și de mediu
Suport de montare: Șină
Standarde: EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 nr. 60947-4-1
Certificări ale produsului: Schema CB, CE, UKCA, EAC, cULus
Conexiuni - blocuri terminale: Conector 1 cablu(uri) 1,5...6 mm² solid, Conector 2 cablu(e) 1,5...4 mm² solid, Conector 1 cablu(e) 0,5...6 mm² fără capăt de cablu flexibil, Conector 2 cablu(e) 0,35...2,5 mm² fără capăt flexibil al cablului, Conector 1 cablu(e) 0,35...6 mm² cu capăt flexibil al cablului, Conector 2 cablu(e) 0,35...1,5 mm² cu capăt flexibil al cablului
Cuplu de strângere: Circuit de alimentare: 0,8 Nm - la conector - cu șurubelniță Pozidriv 1
Timp de funcționare: 6...8 ms eliberare bobină și deschidere NO, 7...14 ms excitație bobină și închidere NO
Durată de viață mecanică: 10 milioane de cicluri
Frecvență maximă de funcționare: 1200 cicluri/oră
Limite de tensiune ale circuitului de comandă: Funcționare: 0,85...1,1 Uc la 50/60 Hz (sub 55 °C), Eliberare: 0,2...0,75 Uc la 50/60 Hz (sub 55 °C)
Putere de pornire în VA: 16 VA la 50/60 Hz (la 20 °C)
Consum de putere de menținere în VA: 4,2 VA la 50/60 Hz (la 20 °C)
Disipare termică: 1,4 W la 50/60 Hz
Caracteristici de protecție și condiții de mediu
Clasa de protecție IP: IP2X conform VDE 0106
Tratament de protecție: TC conform IEC 60068 și DIN 50015
Temperatura aerului ambiant în timpul funcționării: -20...50 °C
Temperatura aerului ambiant în timpul depozitării: -50...70 °C
Altitudine de funcționare: 2000 m fără restricții
Dimensiuni
Înălțime: 56 mm
Lățime: 27 mm
Adâncime: 55,5 mm
Greutate netă: 0,132 kg
