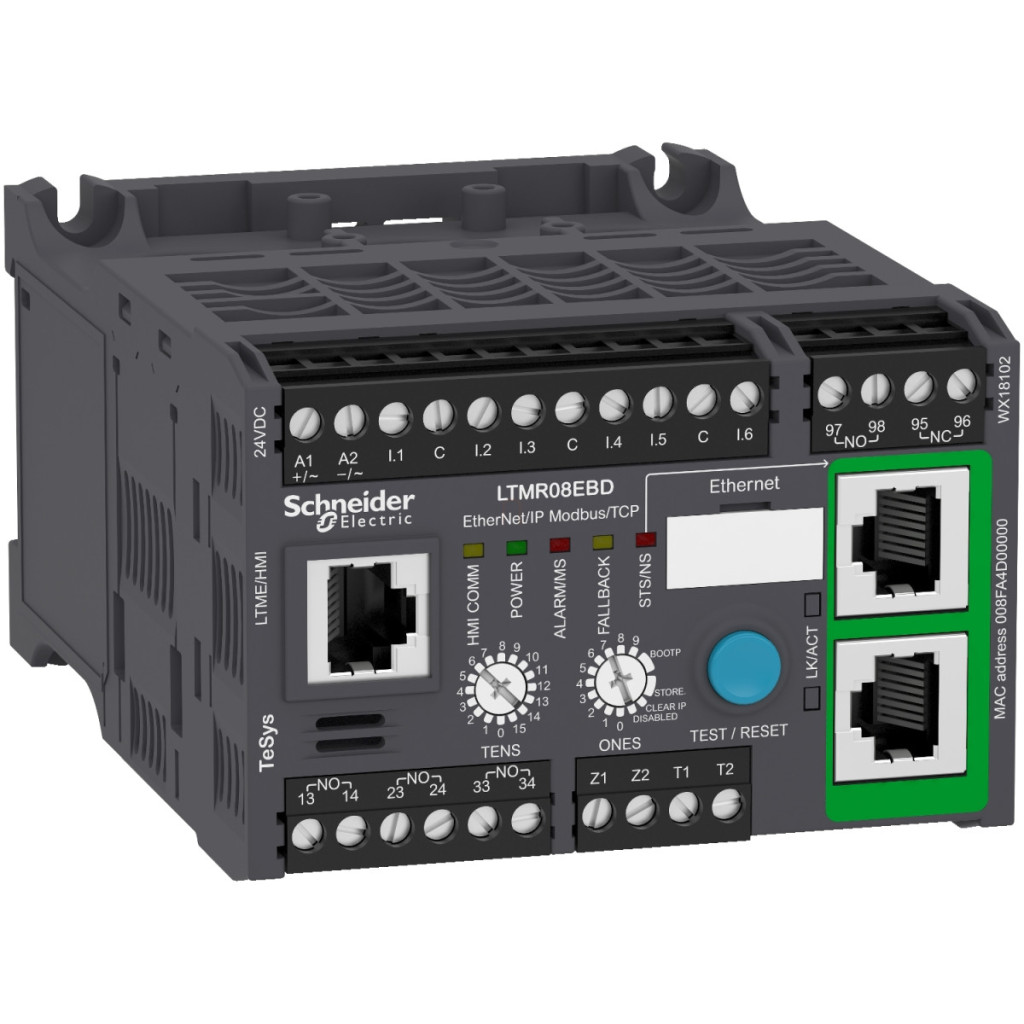

Controlerul de motor Schneider Electric TeSys T LTMR08EBD este un dispozitiv profesional conceput special pentru monitorizarea și controlul motoarelor și echipamentelor industriale. Acest model de 24 VCC poate fi utilizat în intervalul de curent 0,4-8 A și dispune de capacități integrate de comunicare Ethernet/IP și Modbus/TCP, asigurând o integrare perfectă în rețelele industriale moderne. Controlerul este echipat cu șase intrări logice și trei ieșiri logice, oferind opțiuni flexibile de control și monitorizare. Interfața Ethernet IEEE 802.3 are o rată de transfer de 10-100 Mbit/s și o conexiune RJ45, care se conectează la rețea cu două perechi ecranate răsucite. Dispozitivul funcționează cu un consum de curent de 56-127 mA și funcționează fiabil într-un interval de tensiune de alimentare de 20,4-26,24 V CC. Controlerul de motor TeSys T LTMR08EBD are funcții de protecție remarcabile care asigură siguranța motorului și a sistemului. Acestea includ: protecție împotriva pierderii de fază, protecție împotriva blocării rotorului, protecție împotriva defectelor la împământare, protecție termică, protecție împotriva suprasolicitării, protecție împotriva dezechilibrului de fază, protecție împotriva polarității inverse, monitorizarea modificării factorului de putere, protecție împotriva suprasolicitării pe termen lung, protecție împotriva suprasarcinii termice și monitorizarea fluctuațiilor de sarcină. În plus, dispozitivul oferă funcții avansate de diagnosticare, cum ar fi înregistrarea evenimentelor, afișarea timpului de funcționare rămas înainte de suprasarcină, informații despre contextul defectului, timpul de așteptare după suprasarcină, contor de ore de funcționare, istoricul defectelor, înregistrarea defectelor, monitorizarea curentului și a timpului de pornire, contor de defecte de fază și de împământare și înregistrarea comenzilor de control al motorului. Aceste funcții permit întreținerea proactivă și depanarea rapidă. Controlerul de motor Schneider Electric LTMR08EBD are capacități de măsurare remarcabile: măsoară curentul de fază cu o precizie de 1%, tensiunea (în intervalul 100-830 V) tot cu o precizie de 1%, factorul de putere cu o precizie de 3%, puterea activă și reactivă cu o precizie de 5%, curent de defect la pământ intern cu o precizie de 5-15% și curent de defect la pământ extern cu o precizie de 5%. Măsurarea temperaturii are o precizie de 0,02, iar ceasul intern are o abatere anuală de ±30 minute. Dispozitivul poate măsura o varietate de mărimi, inclusiv curentul mediu, temperatura, curentul de defect la pământ, valorile efective ale curenților de fază I1, I2, I3 și curentul dezechilibrat.
Schneider Electric TeSys T - LTMR08EBD - date tehnice controler motor
Caracteristici cheie
Familia de produse: TeSys
Denumirea produsului: TeSys T
Denumire scurtă a dispozitivului: LTMR
Tipul dispozitivului: Controler motor
Aplicație: Monitorizarea și controlul echipamentelor
Curent măsurabil: 0,4...8 A
Tensiune nominală de alimentare: 24 V CC
Consum de curent: 56...127 mA
Limite de tensiune de alimentare: 20,4...26,24 V CC
Protocol port de comunicație: Modbus TCP/EtherNet/IP
Tip bus: Interfață Ethernet IEEE 802.3, adresare 0...159, viteză de transmisie 10...100 Mbit/s, RJ45 cu 2 perechi ecranate răsucite
Date suplimentare
Tensiune nominală de izolație: 690 V conform EN/IEC 60947-1, CSA C22.2 Nr. 14, UL 508
Tensiune nominală de impuls rezistentă: 6 kV pentru circuitele de măsurare a curentului sau tensiunii, 0,8 kV pentru circuitele de comunicație, 0,8 kV pentru alimentarea cu energie, intrări și ieșiri
Tensiune de rezistență la scurtcircuit: 100 kA
Valoarea nominală a siguranței: 4 A pentru ieșire gG, 0,5 A pentru circuitul de control gG
Funcții de protecție
Pierderea fazei, blocarea rotorului, protecție împotriva defectelor la pământ, protecție termică, suprasarcină, dezechilibru de fază, protecție la polaritate inversă, modificare a factorului de putere, suprasarcină pe termen lung, protecție la suprasarcină termică, Fluctuație de sarcină
Funcții de diagnosticare
Înregistrarea evenimentelor, Timpul de funcționare rămas înainte de suprasarcină, Informații despre contextul defectului, Timp de așteptare după suprasarcină, Contor de ore de funcționare, Istoric defecte, Înregistrarea defectelor, Curentul și timpul de pornire, Contor de defecte de fază și la pământ, Înregistrarea comenzilor de control al motorului
Intrări și ieșiri logice
Număr de intrări logice: 6
Curent de intrare: 7 mA
Frecvență maximă de comutare a ieșirii: 2 Hz
Curent de sarcină: 5 A 250 V c.a. sau 5 A 30 V c.c. pentru ieșire logică
Tipul și compoziția contactului: 1 NO + 1 NC indicare defect, 3 NO
Caracteristici de măsurare
Tipuri de măsurare: Curent mediu, Temperatură, Curent de defect la pământ, Valori RMS ale curenților de fază I1, I2, I3, Curent de dezechilibru
Precizie de măsurare: 1% curent, 1% tensiune (100-830 V), 3% factor de putere, 5% putere activă și reactivă, 5-15% măsurare curent de defect la pământ intern, 5% măsurare curent de defect la pământ extern, 0,02 temperatură, ±30 minute/an ceas intern
Caracteristici fizice
Lățime: 91 mm
Înălțime: 61 mm
Adâncime: 122,5 mm
Nivel de protecție IP: IP20
Interval de temperatură de funcționare: -20...60 °C
Interval de temperatură de depozitare: -40...80 °C
Altitudine de funcționare: <= 2000 m fără reducere a puterii
