Controlerul de motor LTMR08EFM, parte a familiei de produse TeSys T, este soluția inovatoare a Schneider Electric pentru aplicații complexe de protecție și monitorizare a motoarelor. Acest dispozitiv versatil combină protecția motorului și comunicația industrială bazată pe Ethernet, fiind alegerea perfectă pentru aplicații în medii industriale moderne. LTMR08EFM este un controler avansat pentru motoare care oferă protecție fiabilă pentru motoarele din intervalul de măsurare 0,4-8 A. Dispozitivul funcționează cu o sursă de alimentare de 100-240 V c.a. 50/60 Hz, cu o limită de alimentare de 93,5-264 V c.a. și un consum de curent de 8-62,8 mA. Modbus TCP și EtherNet/IP pot fi utilizate ca protocoale de comunicare, în timp ce tipul de magistrală este interfața Ethernet IEEE 802.3 cu adresare 0-159, viteză de transmisie 10-100 Mbit/s, conexiune RJ45 și 2 perechi ecranate răsucite. TeSys T LTMR08EFM are funcții de protecție remarcabile, inclusiv protecție termică la suprasarcină, suprasarcină, protecție termică, protecție la blocarea rotorului, defect de fază, dezechilibru de fază, fluctuație de sarcină, protecție la polaritate inversă, suprasarcină pe termen lung, protecție la defect la pământ și protecție la schimbarea factorului de putere. Opțiunile de diagnosticare a rețelei și a mașinii includ informații despre mediul de declanșare, contoare de declanșare a defectelor de fază și de împământare, istoricul declanșărilor, înregistrarea evenimentelor, timpul de funcționare rămas înainte de suprasarcină, curentul și timpul de pornire, înregistrarea defectelor, timpul de așteptare pentru declanșarea suprasarcinii, contor de ore de funcționare și înregistrarea comenzilor de control al motorului. Dispozitivul are 6 intrări logice cu un curent de intrare de 3,1 mA la 100 V și 7,5 mA la 240 V. Frecvența maximă de comutare a ieșirilor logice este de 2 Hz, cu un curent de sarcină de 5 A la 250 V c.a. sau 30 V c.c. LTMR08EFM are o putere admisibilă de 480 VA (AC-15), Ie = 2 A, pentru 500.000 de cicluri, și 30 W (DC-13), Ie = 1,25 A, pentru 500.000 de cicluri. Frecvența maximă de funcționare este de 1.800 cicluri/oră. TeSys T LTMR08EFM are 1 indicator de defect NO + 1 NC și 3 contacte NO. Dispozitivul are mai multe funcții de măsurare, cum ar fi curentul de defect la pământ, curentul dezechilibrat, temperatura, curentul mediu și curentul de fază RMS. Precizia de măsurare este foarte ridicată: 5-15% pentru măsurarea curentului de defect la pământ intern, 1% pentru măsurarea tensiunii (100-830 V), 3% pentru factorul de putere, 5% pentru măsurarea curentului de defect la pământ extern, +/- 30 minute/an pentru ceasul intern, 0,02% pentru temperatură, 1% pentru curent și 5% pentru puterea activă și reactivă. TeSys T LTMR08EFM are o categorie de supratensiune III și o distanță de conectare de 5,08 mm. La circuitele de control pot fi conectate cabluri de diferite dimensiuni și tipuri. Cuplul de strângere al circuitului de control este de 0,5-0,6 Nm, ceea ce necesită o șurubelniță plată de 3 mm. Dispozitivul are un grad de poluare de 3.

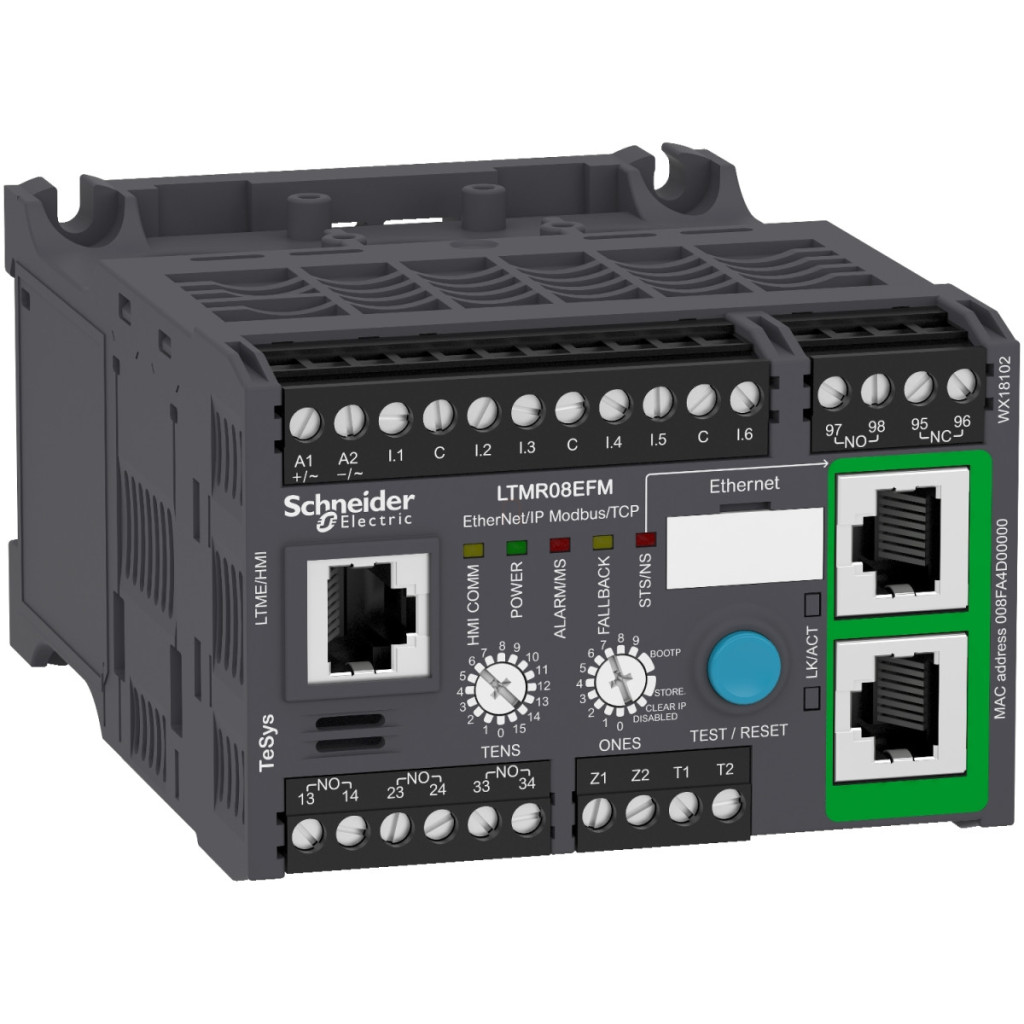

Schneider Electric TeSys T - LTMR08EFM - controler ETHERNET 0,4 - 8A 230VAC date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys T
Denumire scurtă a dispozitivului: LTMR
Tipul produsului sau al componentei: Controler motor
Aplicația dispozitivului: Monitorizarea și controlul echipamentelor
Intervalul curentului de măsurare: 0,4...8 A
Tensiune nominală de alimentare: 100...240 V c.a. 50/60 Hz
Consum de curent: 8...62,8 mA
Limite de tensiune de alimentare: 93,5...264 V c.a.
Protocol port de comunicație: Modbus TCP/EtherNet/IP
Informații suplimentare
Tensiune de izolare: 690 V (EN/IEC 60947-1, CSA C22.2 nr. 14, UL 508)
Tensiune nominală de impuls rezistentă: 4 kV pentru sursa de alimentare, intrări și ieșiri (conform EN/IEC 60947-4-1), 6 kV pentru circuitele de măsurare a curentului sau tensiunii (conform EN/IEC 60947-4-1), 0,8 kV pentru circuitele de comunicație (conform EN/IEC 60947-4-1)
Rezistență la scurtcircuit: 100 kA (conform EN/IEC 60947-4-1)
Valoarea nominală a siguranței asociate: 4 A pentru ieșire gG, 0,5 A pentru circuitul de control gG
Tipuri de protecție
Protecție termică la suprasarcină, Supraîncărcare, Protecție termică, Blocare piesă rotativă, Defecțiune de fază, Dezechilibru de fază, Fluctuație de sarcină, Protecție la polaritate inversă, Supraîncărcare (pe termen lung), Protecție la defect la pământ, Modificarea factorului de putere
Tipuri de diagnosticare a rețelei și a mașinii
Informații despre mediul de declanșare, Contori de declanșare la defect de fază și defect la pământ, Informații despre istoricul declanșărilor, Înregistrarea evenimentelor, Timpul de funcționare rămas înainte de declanșarea suprasarcinii, Curent și timp de pornire, înregistrarea defectelor, timp de așteptare după declanșarea suprasarcinii, contor de ore de funcționare/timp de funcționare, înregistrarea comenzilor de control al motorului
Caracteristici de intrare și ieșire
Număr de intrări logice: 6
Curent de intrare: 3,1 mA (la 100 V), 7,5 mA (la 240 V)
Frecvență maximă de comutare a ieșirii: 2 Hz
Curent de sarcină: 5 A pentru ieșire logică de 250 V c.a., 5 A pentru ieșire logică de 30 V c.c. Tipul și compoziția contactului: 1 NO + 1 NC indicator de defect, 3 NO Caracteristici de măsurare Tipuri de măsurare: Curent de defect la pământ, curent dezechilibrat, Temperatură, Curent mediu Iavg, Curent de fază I1, I2, I3 RMS
Precizie de măsurare: 5...15% curent de defect la pământ măsurare internă, 1% tensiune (100...830 V), 3% factor de putere, 5% curent de defect la pământ măsurare externă, +/- 30 minute/an ceas intern, 0,02 temperatură, 1% curent, 5% putere activă și reactivă
Caracteristici fizice
Lățime: 91 mm
Înălțime: 61 mm
Adâncime: 122,5 mm
Categorie de supratensiune: III
Distanță de conectare: 5,08 mm
Grad de protecție IP: IP20
Caracteristici de mediu
Temperatură ambiantă de funcționare: -20...60 °C
Temperatură ambiantă de depozitare: -40...80 °C
Altitudine de funcționare: <= 2000 m fără reducere a puterii
