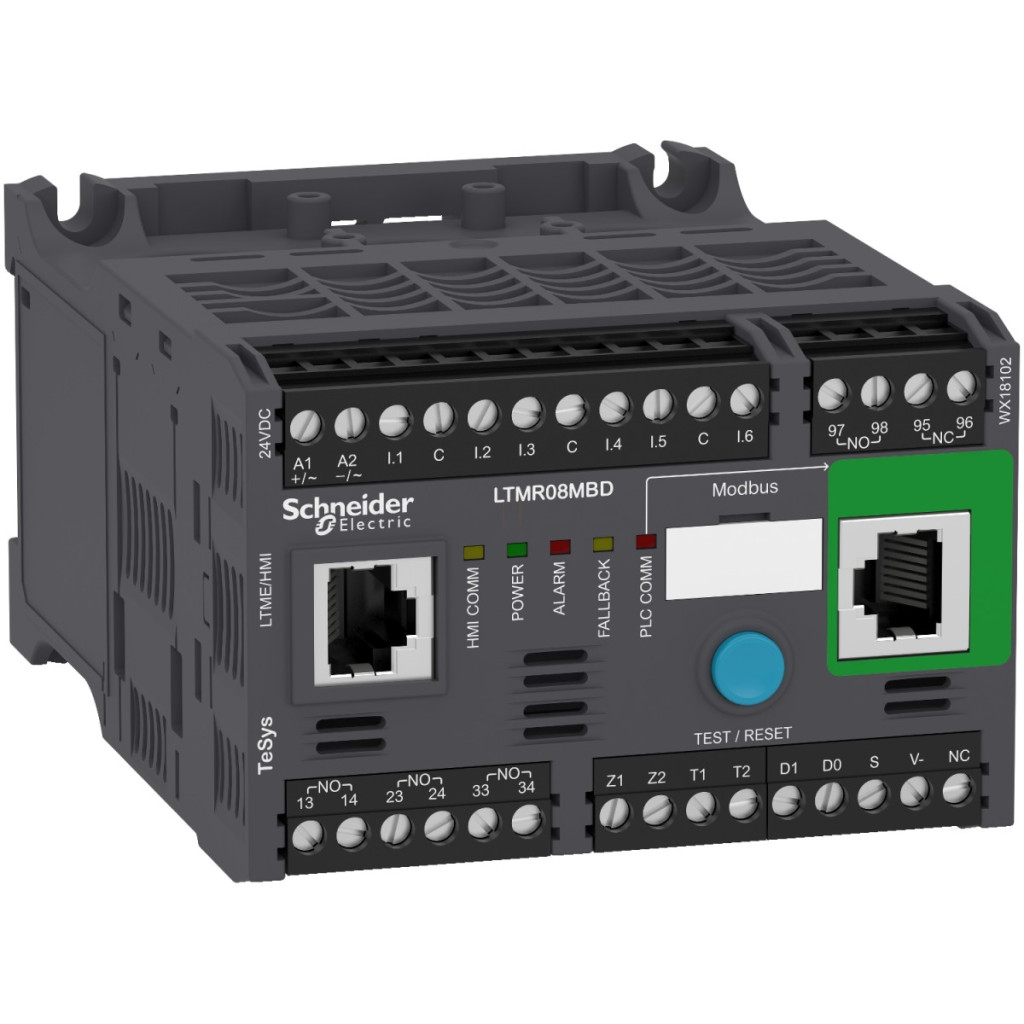

Controlerul de motor Schneider Electric TeSys T LTMR08MBD este un dispozitiv modern și eficient pentru aplicații de control al motoarelor electrice, în special în sistemele de automatizare industrială. Parte a seriei inovatoare TeSys T, acest dispozitiv este proiectat pentru a controla motoarele care funcționează în intervalul de curent 0,4-8 A, cu o tensiune de alimentare de 24 V c.c. Dispozitivul LTMR08MBD are o serie de funcții de protecție care asigură funcționarea în siguranță a motoarelor. Acestea includ protecție împotriva dezechilibrului de fază, protecție împotriva blocării rotorului, monitorizarea modificării factorului de putere, protecție împotriva fluctuațiilor de sarcină, protecție împotriva suprasarcinii, protecție împotriva suprasarcinii pe termen lung, protecție împotriva defectării de fază, protecție împotriva temperaturii, protecție împotriva suprasarcinii termice, protecție împotriva defectelor la împământare și protecție împotriva polarității inverse. Dispozitivul are 6 intrări logice și 3 ieșiri logice releu, ceea ce îi permite să efectueze diverse sarcini de control. Comunicarea se realizează prin protocolul Modbus, interfață RS 485 cu 2 fire, cu adresare de la 1 la 247 și o viteză de transmisie de 1,2 până la 19,2 kbit/s. Dispozitivul oferă două opțiuni de conectare: un conector RJ45 cu 2 perechi ecranate răsucite și un bloc terminal, de asemenea cu 2 perechi ecranate răsucite. Această capacitate de comunicare flexibilă permite integrarea ușoară a controlerului motorului în diverse rețele și sisteme industriale. TeSys T LTMR08MBD oferă, de asemenea, o gamă largă de funcții de diagnosticare, inclusiv contor de ore de funcționare, informații despre istoricul defectelor, contor de defecte de fază și de împământare, înregistrarea defectelor, afișarea timpului de așteptare la suprasarcină, afișarea timpului de funcționare rămas înainte de suprasarcină, informații despre corelația defectelor, măsurarea curentului și a timpului de pornire, înregistrarea evenimentelor și înregistrarea comenzilor de control al motorului. Aceste funcții permit monitorizarea detaliată și detectarea timpurie a problemelor, prevenind defecțiuni majore. Dispozitivul include, de asemenea, funcții avansate de măsurare, cum ar fi măsurarea curentului mediu, măsurarea curentului de defect la pământ, măsurarea RMS a curentului de fază, măsurarea curentului de dezechilibru și măsurarea temperaturii. Precizia măsurării este remarcabilă: măsurarea curentului de defect la pământ de 5-15% cu măsurare internă, măsurarea tensiunii de 1% (100-830 V), Măsurarea factorului de putere 3%, măsurarea curentului de scurgere la pământ 5% cu măsurare externă, precizia ceasului intern ±30 minute pe an, precizia măsurării temperaturii 0,02, precizia măsurării curentului 1% și precizia măsurării puterii active și reactive 5%.
Schneider Electric TeSys T - LTMR08MBD - date tehnice controler motor
Caracteristici cheie
Familia de produse: TeSys
Denumirea produsului: TeSys T
Denumirea scurtă a dispozitivului: LTMR
Tipul produsului sau al componentei: Controler motor
Aplicația dispozitivului: Monitorizarea și controlul echipamentelor
Domeniu de măsurare: 0,4...8 A
Tensiune nominală de alimentare: 24 V CC
Consum de curent: 56...127 mA
Limite de tensiune de alimentare: 20,4...26,24 V CC
Comunicare
Protocol port de comunicare: Modbus
Tip bus: Interfață Modbus 2 fire RS 485, adresare 1...247, viteză de transmisie 1,2...19,2 kbit/s, RJ45 cu 2 perechi ecranate răsucite sau bloc terminal cu 2 perechi ecranate răsucite
Accesorii
Tensiune nominală de izolație: 690 V conform EN/IEC 60947-1, CSA C22.2 nr. 14 și UL 508
Tensiune nominală de impuls rezistentă: 6 kV pentru circuitele de măsurare a curentului sau tensiunii, 0,8 kV pentru circuitele de comunicație, 0,8 kV pentru alimentarea cu energie, intrări și ieșiri conform EN/IEC 60947-4-1
Rezistență la scurtcircuit: 100 kA conform EN/IEC 60947-4-1
Valoarea nominală a siguranței corespunzătoare: 4 A pentru ieșire gG, 0,5 A pentru circuitul de control gG
Tipul de protecție
Dezechilibru de fază, rotor blocat, modificare a factorului de putere, fluctuație a sarcinii, suprasarcină, suprasarcină (pe termen lung), defect de fază, protecție la temperatură, protecție la suprasarcină termică, Protecție la defect la împământare, Protecție la polaritate inversă
Tip de diagnosticare a rețelei și a mașinii
Contor de ore de funcționare, Informații despre istoricul defectelor, Contor de defecte de fază și la împământare, Înregistrarea defectelor, Timp de așteptare după suprasarcină, Timp de funcționare rămas înainte de suprasarcină, Informații despre corelația defectelor, Curentul și timpul de pornire, Înregistrarea evenimentelor, Înregistrarea comenzilor de control al motorului
Intrări și ieșiri logice
Număr de intrări logice: 6
Curent de intrare: 7 mA
Stare garantată 0: Intrare logică: < 5 V și <= 15 mA timp de 5 ms
Stare garantată 1: Intrare logică: < 15 V și 2...15 mA timp de 15 ms
Frecvență maximă de comutare a ieșirii: 2 Hz
Curent de sarcină: 5 A la 250 V c.a. sau 5 A la 30 V c.c. pentru ieșire logică
Putere admisibilă: 480 VA (AC-15), Ie = 2 A, 500.000 de cicluri (ieșire) sau 30 W (DC-13), Ie = 1,25 A, 500.000 de cicluri (ieșire)
Ciclu de funcționare maxim: 1.800 de cicluri/oră
Tipul și compoziția contactului: 1 NO + 1 NC indicare defect, 3 NO
Tip de măsurare
Curent mediu Iavg, Curent de defect la pământ, Curent de fază I1, I2, I3 RMS, Curent de dezechilibru, Temperatură
Precizie de măsurare
5,..15% curent de defect la pământ măsurare internă, 1% tensiune (100...830 V), 3% factor de putere, 5% curent de defect la pământ măsurare externă, +/- 30 minute/an ceas intern, 0,02 temperatură, 1% curent, 5% putere activă și reactivă
Dimensiuni
Lățime: 91 mm
Înălțime: 61 mm
Adâncime: 122,5 mm
Caracteristici de mediu
Grad de protecție IP: IP20
Temperatură ambiantă de funcționare: -20...60 °C
Temperatură ambiantă de depozitare: -40...80 °C
Altitudine de funcționare: <= 2000 m fără reducerea performanței
