Schneider Electric TeSys T LTMR08PFM este un controler avansat pentru motoare care combină tehnologia de ultimă generație cu o fiabilitate excelentă. Acest dispozitiv, care utilizează protocolul de comunicare Profibus DP, este alegerea ideală pentru medii în care controlul și monitorizarea precisă și sigură a motoarelor sunt esențiale. Produsul are un interval de măsurare a curentului de 0,4-8 A și funcționează cu o tensiune de alimentare de 100-240 V c.a. Ca parte a familiei de produse TeSys, LTMR08PFM a fost dezvoltat special pentru monitorizarea și controlul echipamentelor. Dispozitivul are 6 intrări logice și 3 ieșiri logice, ceea ce oferă o flexibilitate excepțională într-o varietate de aplicații. Prin protocolul de comunicare Profibus DP, controlerul poate fi integrat cu ușurință în sistemele de automatizare existente, permițând schimbul de date în timp real și controlul de la distanță. Dispozitivul oferă două opțiuni de conectare: un conector SUB-D 9 cu două perechi ecranate răsucite sau o conexiune cu bloc terminal, de asemenea cu două perechi ecranate răsucite. Viteza de transmisie poate fi setată între 9,6 kbit/s și 12 Mbit/s, iar dispozitivul acceptă adresarea între 1 și 125. Controlerul de motor LTMR08PFM are caracteristici de protecție remarcabile, care asigură siguranța motoarelor și a sistemelor care le operează. Acestea includ protecție împotriva blocării tijei, protecție împotriva suprasarcinii, protecție împotriva dezechilibrului de fază și pierderii de fază, protecție împotriva defectelor la împământare, protecție împotriva polarității inverse, monitorizarea fluctuațiilor de sarcină, protecție împotriva temperaturii, monitorizarea modificării factorului de putere și protecție împotriva suprasarcinii pe termen lung. Capacitățile avansate de diagnosticare, cum ar fi contoarele de defecte de fază și defecte la împământare, înregistrarea defectelor, măsurarea curentului de pornire și a timpului, precum și contorul de ore de funcționare oferă avantaje suplimentare în timpul întreținerii și depanării. Funcțiile de măsurare includ curentul mediu, curentul de defect la pământ, temperatura, curentul datorat dezechilibrului și curentul de fază (I1, I2, I3 RMS), permițând o monitorizare detaliată. Designul robust al dispozitivului îl face potrivit pentru utilizarea în medii industriale. Poate fi utilizat fără reducerea puterii la altitudini de până la 2000 de metri deasupra nivelului mării, are o temperatură de funcționare cuprinsă între -20 °C și +60 °C și are un grad de protecție IP20. Are o rezistență mecanică remarcabilă: montat pe o șină simetrică, poate rezista la 1 Gn, montat pe o placă, poate rezista la vibrații de 4 Gn în intervalul de frecvență 5-300 Hz și poate rezista la o accelerație de 15 Gn cu semiondă sinusoidală timp de 11 ms. Produsul este conform cu numeroase standarde și certificări internaționale, inclusiv UL 508, IEC 60947-4-1, EN 60947-4-1, CSA C22.2 Nr. 14 și alte standarde industriale. Funcționalitatea de comunicare este completată de un server web, care îmbunătățește și mai mult capacitățile de configurare și monitorizare.

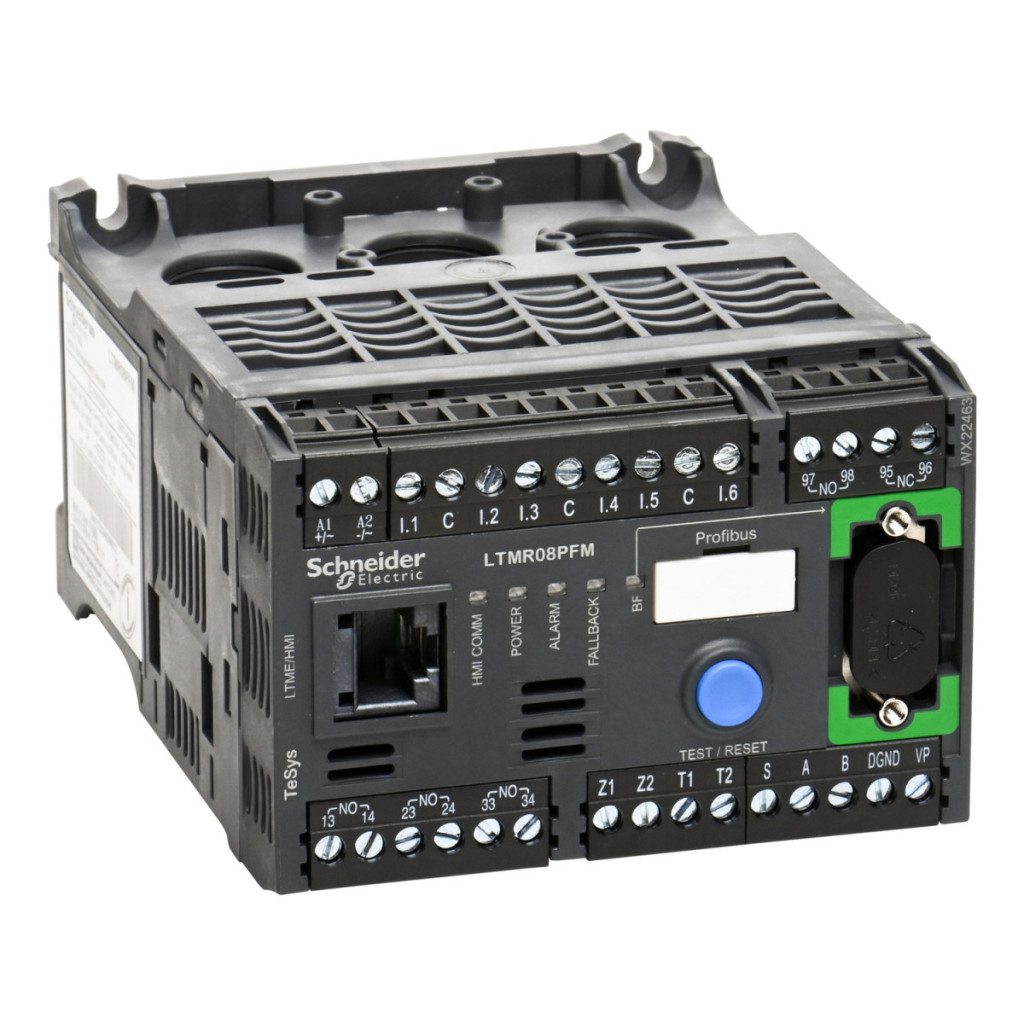

Schneider Electric TeSys T - LTMR08PFM - Controler Profibus 0,4 - 8 A 230 V c.a. Date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys T
Denumire scurtă a dispozitivului: LTMR
Tipul produsului sau componentului: Controler motor
Aplicația dispozitivului: Monitorizarea și controlul echipamentelor
Curent de măsurare: 0,4...8 A
Tensiune nominală de alimentare: 100...240 V CA 50/60 Hz
Consum de curent: 8...62,8 mA
Limite de tensiune de alimentare: 93,5...264 V c.a.
Comunicare
Protocol port de comunicare: Profibus DP
Tip bus: Interfață RS485 cu 2 fire polarizată Profibus DP, adresare 1...125, viteză de transmisie 9,6 kbit/s...12 Mbit/s, SUB-D 9 cu două perechi ecranate răsucite, tip A
Interfață RS485 polarizată Profibus DP cu 2 fire, adresare 1...125, viteză de transmisie 9,6 kbit/s...12 Mbit/s, bloc terminal cu două perechi ecranate răsucite, tip A
Accesorii
Tensiune nominală de izolare: 690 V conform EN/IEC 60947-1
690 V conform CSA C22.2 Nr. 14
690 V conform UL 508
Tensiune nominală de impuls rezistentă: 4 kV alimentare, intrări și ieșiri conform EN/IEC 60947-4-1
6 kV circuit de măsurare a curentului sau tensiunii conform EN/IEC 60947-4-1
0,8 kV circuit de comunicație conform EN/IEC 60947-4-1
Rezistență la scurtcircuit: 100 kA conform EN/IEC 60947-4-1
Valoarea nominală a siguranței asociate: 4 A pentru ieșire gG
0,5 A pentru circuitul de control gG
Protecții
Tipul de protecție: Rotor blocat, Supraîncărcare, Dezechilibru de fază, Pierdere de fază, Protecție la defect la pământ, Protecție la polaritate inversă, Fluctuație de sarcină, Protecție la temperatură, Modificare factor de putere, Protecție la suprasarcină termică, Suprasarcină (pe termen lung)
Diagnosticare
Tip de rețea și diagnosticare mașină: Contoare eroare de fază și defect la împământare, Informații istorice defecte, Curent și timp pornire, Înregistrare defecte, Timp de așteptare după declanșarea suprasarcinii, Înregistrarea evenimentelor, Înregistrarea comenzilor de control al motorului, Contor de ore de funcționare/timp de funcționare, Informații despre contextul declanșării, Timp de funcționare rămas înainte de declanșarea suprasarcinii
Caracteristici fizice
Lățime: 91 mm
Înălțime: 61 mm
Adâncime: 122,5 mm
Grad de protecție IP: IP20
Condiții de mediu
Temperatura ambiantă în timpul funcționării: -20...60 °C
Temperatura ambiantă în timpul depozitării: -40...80 °C
Altitudine de funcționare: <= 2000 m fără reducerea performanței
