Blocul de control direcțional Schneider Electric TeSys U seria LU2MB0B este un dispozitiv de control al motorului de înaltă calitate, conceput pentru montare verticală, oferind soluția perfectă pentru aplicații industriale. Cu un curent nominal de funcționare de 32 A și o tensiune de funcționare de 690 VAC, această componentă poate fi instalată direct, oferind o soluție flexibilă și eficientă pentru controlul direcției motorului. Unitatea de inversare LU2MB0B, parte a gamei TeSys Ultra, funcționează cu o tensiune a circuitului de control de 24 VAC 50/60 Hz și are un consum de curent de 2360 mA la 24 VAC, care este valoarea maximă în timpul închiderii. Dispozitivul este conform cu o serie de standarde internaționale, inclusiv EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 și CSA C22.2 Nr. 60947-4-1, ultimele două cu utilizarea separatoarelor de fază. Produsul are numeroase certificări și aprobări, inclusiv certificări CE, UL, CSA, CCC, EAC, ASEFA, ATEX și Marine, care garantează fiabilitatea și utilizarea sa în siguranță în diverse medii. În ceea ce privește parametrii tehnici, dispozitivul are o tensiune nominală de izolație de 690 V conform IEC 60947-6-2 și 600 V conform UL 60947-4-1 și CSA C22.2 nr. 60947-4-1. Tensiunea nominală de impuls este de 6 kV conform IEC 60947-6-2. Timpul de funcționare este de 150 ms cu schimbare de direcție și 75 ms fără schimbare de direcție. Timpul de limitare a curentului de pornire este de 25 ms pentru curent alternativ și 15 ms pentru curent continuu. Gama de frecvențe a rețelei electrice este între 40 și 60 Hz. Metoda de montare este de tip plug-in, ceea ce facilitează instalarea și întreținerea. Circuitul de control și circuitul de transmisie a puterii sunt echipate cu terminale cu șuruburi care acceptă diferite dimensiuni de cabluri pentru o instalare flexibilă. Cuplul de strângere este de 0,8-1,2 Nm pentru circuitul de control și de 1,9-2,5 Nm pentru circuitul de transmisie a puterii. Dimensiunile sale sunt compacte: 45 mm lățime, 80 mm înălțime și 105 mm adâncime, permițând o instalare care economisește spațiu. Gradul de protecție este IP20 conform IEC 60947-1 pentru panoul frontal și conectorii cu fir, precum și pentru alte suprafețe, și IP40 pentru panoul frontal în afara zonei de conectare. Intervalul de temperatură de funcționare al dispozitivului este între -25 și 60 °C când este utilizat cu LUCM și între -25 și 70 °C când este utilizat cu dispozitive LUCA, LUCB, LUCC sau LUCD. Intervalul de temperatură de depozitare este între -40 și 85 °C. Altitudinea de funcționare este de până la 2000 m. În ceea ce privește rezistența la foc, piesele care conțin componente sub tensiune sunt rezistente la 960 °C în conformitate cu IEC 60695-2-12, în timp ce alte piese sunt rezistente la 650 °C în conformitate cu același standard.

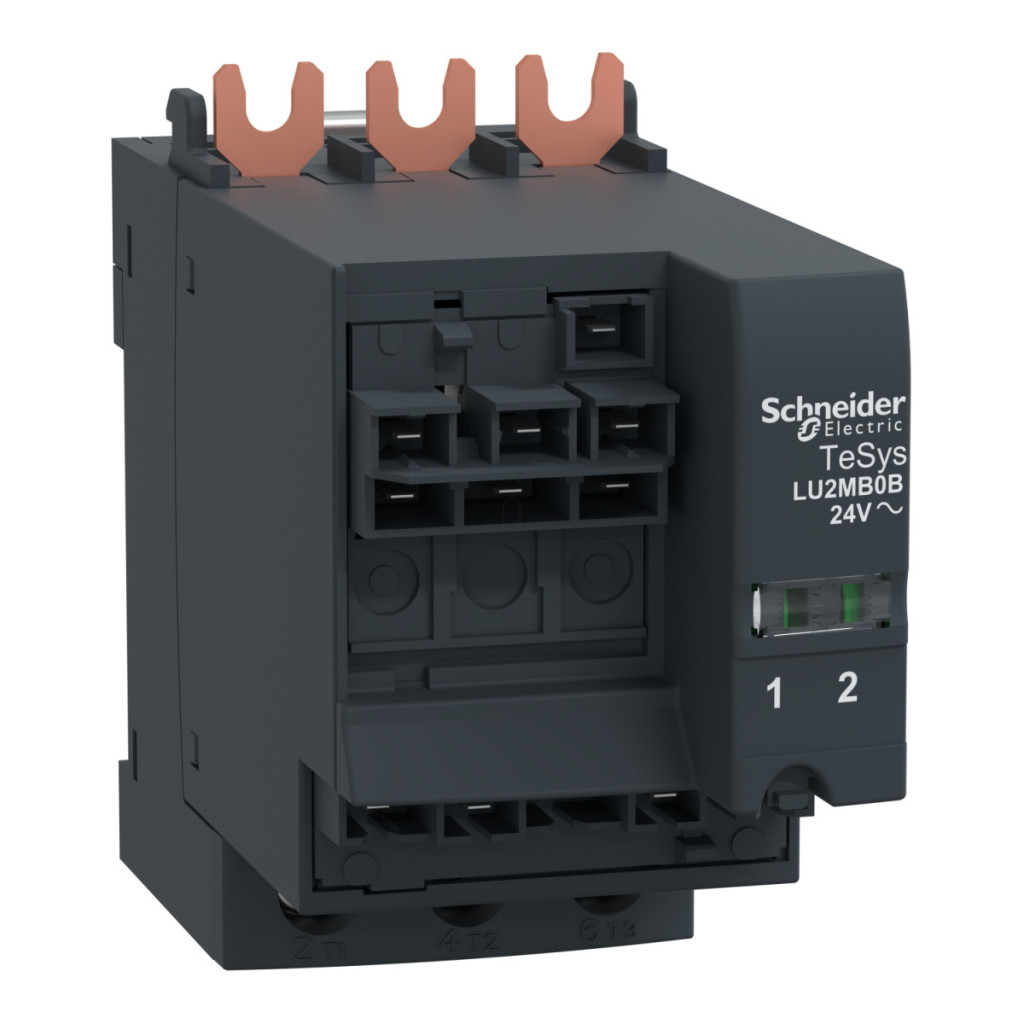

Schneider Electric TeSys U - LU2MB0B - Bloc comutator direcțional situat direct sub modulul de bază pentru transferul de energie, 32 A, 24 V c.a. Date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumire scurtă a dispozitivului: LU2MB
Tipul produsului sau componentului: Bloc comutator direcțional
Montarea dispozitivului: Montare directă
Aplicație dispozitiv: Control motor
Curent nominal de funcționare [Ie]: 32 A
Tensiune circuit de control [Uc]: 24 V c.a. 50/60 Hz
Consum de curent: 2360 mA 24 V c.a. I maxim în timpul închiderii
Informații suplimentare
Tensiune nominală de funcționare [Ue]: 690 V CA circuit de transmisie a puterii
Frecvența rețelei: 40...60 Hz
Timp de întârziere la deschidere: 25 ms CA, 15 ms CC
Timp de funcționare: 150 ms cu schimbare de direcție, 75 ms fără schimbare de direcție
Standarde: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 cu separator de fază, CSA C22.2 Nr. 60947-4-1 cu separator de fază
Certificări ale produsului: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
Tensiune nominală de izolare [Ui]: 690 V conform IEC 60947-6-2, 600 V conform UL 60947-4-1, 600 V conform CSA C22.2 Nr. 60947-4-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-6-2
Metoda de montare: Plug-in
Conexiuni și dimensiuni
Lățime: 45 mm
Înălțime: 80 mm
Adâncime: 105 mm
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC 60947-1 (panou frontal și terminale cablate), IP20 conform IEC 60947-1 (alte suprafețe), IP40 conform IEC 60947-1 (panou frontal în afara zonei de conectare)
Tratament de protecție: TH conform IEC 60068
Temperatura aerului ambiant în timpul funcționării: -25...60 °C cu LUCM, -25...70 °C cu dispozitive LUCA, LUCB, LUCC, LUCD
Temperatura aerului ambiant în timpul depozitării: -40...85 °C
Rezistență la foc: 960 °C pentru părțile sub tensiune conform IEC 60695-2-12, 650 °C conform IEC 60695-2-12
Altitudine de funcționare: 2000 m
