Schneider Electric TeSys Ultra LUB120 este un modul de bază inovator, fără inversare, conceput special pentru aplicații de control și protecție a motoarelor. Acest dispozitiv cu 3 poli (3P) are 1 contact auxiliar NO + 1 contact auxiliar NC și poate suporta un curent nominal de până la 12 A la o tensiune de funcționare de 690 V. Modulele de bază din seria TeSys Ultra LUB120 sunt adecvate pentru izolație și pot fi utilizate cu o frecvență de rețea de 40-60 Hz. Curentul termic convențional în aer liber (Ith) este de 12 A, în timp ce curentul nominal de funcționare (Ie) este de 12 A la ≤440 V, 12 A la 500 V și 9 A la 690 V. Dispozitivul poate fi utilizat în diverse categorii de aplicații, inclusiv AC-41, AC-43 și AC-44. Capacitatea nominală de întrerupere (Ics) este de 50 kA la 230 V, 50 kA la 440 V, 10 kA la 500 V și 4 kA la 690 V. Modulul de bază LUB120 are un design special în ceea ce privește contactele auxiliare: conține contacte interblocate (1 NO + 1 NC) în conformitate cu standardul IEC 60947-4-1 și un contact oglindă (1 NC) în conformitate cu standardul IEC 60947-1. Tensiunea circuitului de comandă poate fi reglată într-un interval larg: 24 V c.a./c.c., 48-72 V c.a./c.c. sau 110-240 V c.a./110-220 V c.c. Timpul de funcționare al dispozitivului variază în funcție de tipul de contactor utilizat, de obicei între 35 și 75 ms. Durata de viață mecanică este excepțional de lungă, cu 15 milioane de cicluri de comutare, iar frecvența maximă de funcționare este de 3600 cicluri/oră. TeSys Ultra LUB120 are numeroase certificări internaționale (CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine) și este conform cu standardele EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1. Tensiunea nominală de izolație (Ui) este de 690 V conform IEC 60947-6-2 (grad de poluare 3) și de 600 V conform UL 60947-4-1 și CSA C22.2 Nr. 60947-4-1. Tensiunea nominală de impuls (Uimp) este de 6 kV. Există două opțiuni de montare: șină DIN cu fixare rapidă sau montare cu șurub (pe o placă). Conectarea la circuitul de alimentare se poate realiza folosind borne cu șurub pentru cabluri de diferite dimensiuni (1-10 mm² rigide, 1-6 mm² flexibile, 2,5-10 mm² fără capete flexibile sau pentru două cabluri cu capete flexibile de 1-6 mm² sau rigide, sau 1,5-6 mm² fără capete flexibile). Circuitul de control nu este conectat. Valori ale cuplului de strângere: 0,8-1,2 Nm pentru circuitul de control, 1,9-2,5 Nm pentru circuitul de alimentare. Dispozitivul are o lățime de 45 mm, o înălțime de 154 mm și o adâncime de 126 mm, cu o greutate netă de 0,865 kg. Codul său de compatibilitate este LUB. În ceea ce privește protecția mediului, LUB120 are protecție IP20 pentru panoul frontal și terminalele conectate, IP20 pentru alte suprafețe și IP40 în afara zonei de conectare a panoului frontal. Are protecție TH în conformitate cu IEC 60068. Intervalul de temperatură de funcționare este de -25...70 °C pentru LUCA, LUCB, LUCC, LUCD și -25...60 °C pentru LUCM. Intervalul de temperatură de depozitare este de -40...85 °C. Are o rezistență la foc remarcabilă: 960 °C pentru piesele care transportă componente sub tensiune (IEC 60695-2-12) și 650 °C conform IEC 60695-2-12. Altitudinea de funcționare este garantată până la 2000 m.

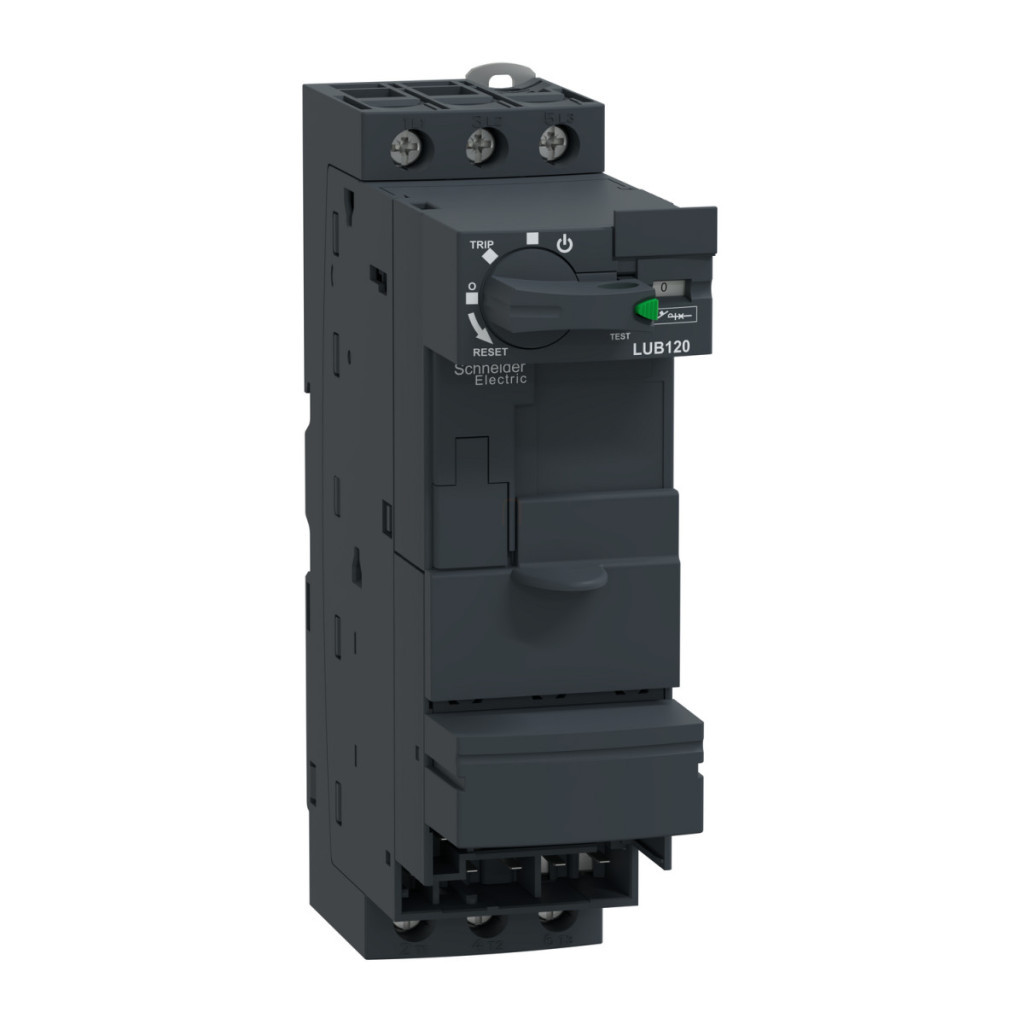

Schneider Electric TeSys U - LUB120 - Modul de bază de alimentare 12A, fără conector Date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys Ultra
Denumire scurtă a dispozitivului: LUB
Tipul produsului sau al componentei: Modul de bază de alimentare fără inversare
Aplicația dispozitivului: Comanda motorului, Protecția motorului
Descrierea polilor: 3P
Potrivit pentru izolație: Da
Caracteristici electrice
[Ue] tensiune nominală de funcționare: 690 V c.a. pentru circuite de alimentare
Frecvența rețelei: 40...60 Hz
[Ith] curent termic convențional în aer liber: 12 A
[Ie] curent nominal de funcționare: 12 A <= 440 V, 12 A la 500 V, 9 A la 690 V
Categorie de utilizare: AC-43, AC-44, AC-41
[Ics] capacitate nominală de rupere: 50 kA la 230 V, 50 kA la 440 V, 10 kA la 500 V, 4 kA la 690 V
Configurație contact auxiliar: 1 NO + 1 NC
Tip contact auxiliar: contacte interblocate de tip (1 NO + 1 NC) conform IEC 60947-4-1, tip contact oglindă (1 NC) conform IEC 60947-1
Tensiunea circuitului de comandă [Uc]: 24 V c.a. 50/60 Hz, 24 V c.c., 48...72 V c.a. 50/60 Hz, 48...72 V c.c., 110...240 V c.a. 50/60 Hz, 110...220 V c.c. Caracteristici mecanice Timp de funcționare: 35 ms deschidere, 50-75 ms închidere (în funcție de tensiune și tipul contactorului) Durată de viață mecanică: 15 milioane de cicluri Viteză maximă de funcționare: 3600 cicluri/oră Metodă de fixare: cu fixare rapidă (șină DIN) 15 milioane de cicluri
Viteză maximă de funcționare: 3600 cicluri/oră
Metodă de montare: Fixare prin clips (șină DIN), montare cu șurub (placă)
Dimensiuni (L x Î x A): 45 x 154 x 126 mm
Caracteristici de mediu
Grad de protecție IP: IP20 (panou frontal și terminale), IP20 (alte suprafețe), IP40 (panou frontal în afara zonei de conectare)
Tratament de protecție: TH conform IEC 60068
Temperatură ambiantă de funcționare: -25...60 °C cu LUCM, -25...70 °C cu LUCA, LUCB, LUCC, LUCD
Temperatura ambiantă de depozitare: -40...85 °C Altitudine de funcționare: 2000 m Certificate și standarde Certificate de produs: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine Marine
Standarde: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 (cu limită de fază), CSA C22.2 Nr. 60947-4-1 (cu limită de fază)
