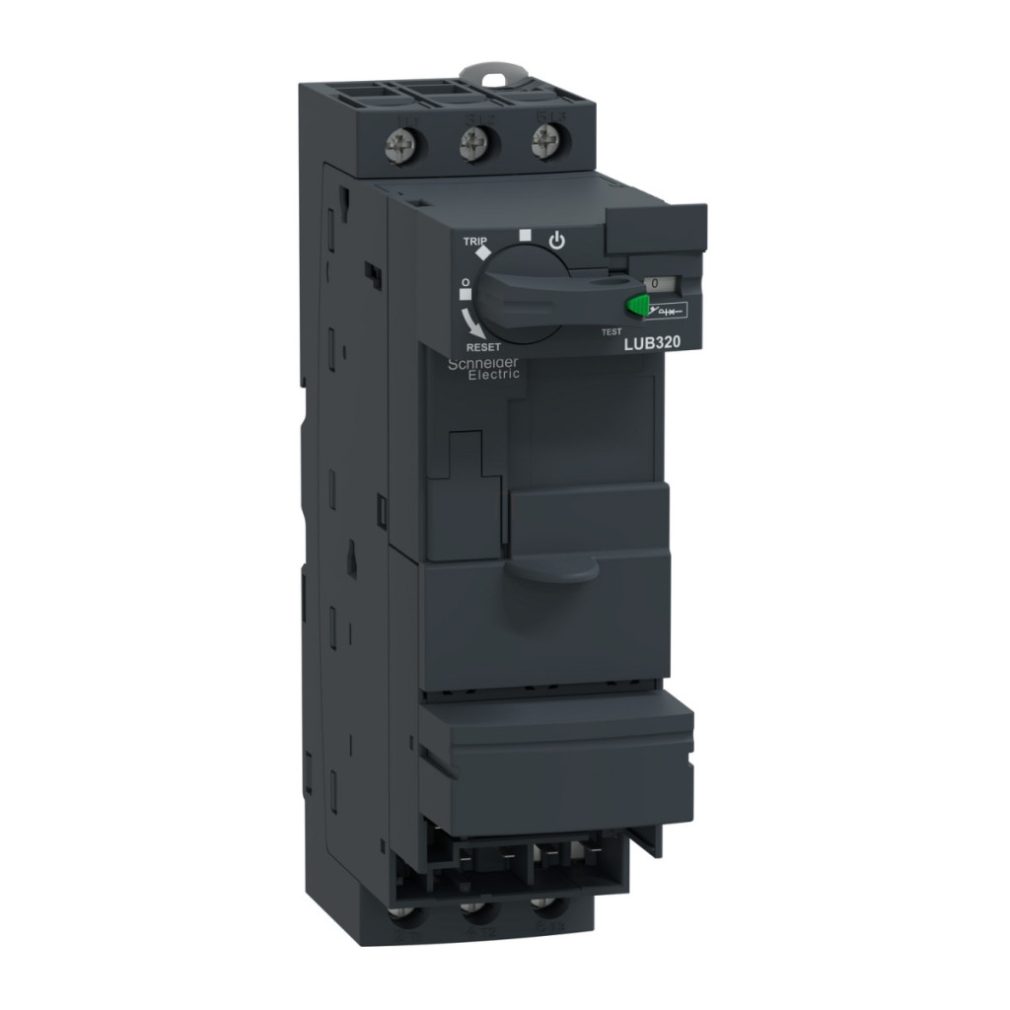

Modulul de bază de alimentare fără inversare LUB320 din seria TeSys Ultra de la Schneider Electric este o alegere excelentă pentru aplicații industriale profesionale care necesită control și protecție fiabile ale motorului. Acest comutator cu 3 poli (3P) combină tehnologia modernă cu fiabilitatea oferită de Schneider Electric, dovadă fiind numeroasele certificări internaționale (CE, UL, CSA, CCC, EAC, ASEFA, ATEX și Marine). Modulul de bază TeSys Ultra LUB320 funcționează la o tensiune maximă de 690 V c.a. și oferă un curent nominal de 32 A până la 440 V. La valori mai mari ale tensiunii, curentul admisibil scade treptat: 23 A la 500 V și 21 A la 690 V. Dispozitivul, care funcționează la o frecvență de rețea de 40-60 Hz, poate fi utilizat într-o gamă largă de aplicații, așa cum indică categoriile de aplicații AC-43, AC-44 și AC-41. Capacitatea de întrerupere a dispozitivului este deosebit de impresionantă: 50 kA la 230 V și 440 V, 10 kA la 500 V și 4 kA la 690 V. Modulul LUB320 are 1 contact auxiliar NO (normal deschis) și 1 contact auxiliar NC (normal închis) care respectă standardul IEC 60947-4-1. Dispozitivul are, de asemenea, un contact oglindă (1 NC) în conformitate cu standardul IEC 60947-1. Intervalul de tensiune al circuitului de control este extrem de flexibil, suportând tensiuni de control de 24 V c.a./c.c., 48-72 V c.a./c.c. și 110-240 V c.a. / 110-220 V c.c. Această versatilitate permite integrarea perfectă în diverse sisteme de control. Dispozitivul oferă timpi de funcționare scurți: 35 ms pentru deschidere și 50-70 ms pentru închidere, în funcție de tensiunea de control. Acest răspuns rapid poate fi esențial pentru protecția motorului în situații de urgență. TeSys Ultra LUB320 are o durabilitate mecanică excelentă, rezistă la până la 15 milioane de cicluri de comutare și suportă o viteză maximă de funcționare de 3600 cicluri/oră. Dispozitivul are protecție IP20 pe panoul frontal și terminalele conectate, în timp ce panoul frontal din afara zonei de conectare oferă protecție IP40. Funcționează în mod fiabil chiar și în condiții de mediu extreme: la temperaturi de funcționare între -25 °C și +60/70 °C și la altitudini de până la 2000 de metri deasupra nivelului mării. Rezistența sa remarcabilă la vibrații este indicată de valori de 2-4 gn (5-300 Hz), în timp ce rezistența la șocuri este între 10-15 gn. Instalarea este flexibilă: dispozitivul poate fi fixat pe o șină DIN sau fixat cu șuruburi. Circuitul de alimentare este conectat cu terminale cu șuruburi care acceptă cabluri rigide de 1-10 mm² sau flexibile de 1-6 mm², cu sau fără cleme de cablu.
Schneider Electric TeSys U - LUB320 - Modul de bază de alimentare 32A, fără conector Date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys Ultra
Denumire scurtă a dispozitivului: LUB
Tipul produsului sau al componentei: Modul de bază de alimentare fără inversare
Aplicația dispozitivului: Controlul motorului, protecția motorului
Descrierea polilor: 3P
Potrivit pentru izolație: Da
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 690 V c.a. pentru circuite de putere
Frecvența rețelei: 40-60 Hz
Curent termic convențional de răcire cu aer liber [Ith]: 32 A
Curent nominal de funcționare [Ie]: 32 A ≤ 440 V, 23 A 500 V, 21 A 690 V
Categorie de utilizare: AC-43, AC-44, AC-41
Capacitate nominală de întrerupere [Ics]: 50 kA la 230 V, 50 kA la 440 V, 10 kA la 500 V, 4 kA la 690 V
Configurație contact auxiliar: 1 NO + 1 NC
Tip contact auxiliar: contacte comutate (1 NO + 1 NC) în conformitate cu IEC 60947-4-1, contact oglindă (1 NC) în conformitate cu IEC 60947-1
Tensiune circuit de control [Uc]: 24 V c.a. 50/60 Hz, 24 V c.c., 48-72 V c.a. 50/60 Hz, 48-72 V c.c., 110-240 V c.a. 50/60 Hz, 110-220 V c.c.
Timp de funcționare
Timp de deschidere: 35 ms LUCA, LUCB, LUCC, LUCD, LUCM către circuitul de comandă
Timp de închidere: 50 ms ≥ 72 V, 60 ms 48 V, 70 ms 24 V LUCA, LUCB, LUCC, LUCD către circuitul de control, 65 ms pentru LUCM către circuitul de control
Caracteristici mecanice
Durată de viață mecanică: 15 milioane de cicluri
Frecvență maximă de funcționare: 3600 cicluri/oră
Dimensiuni (lățime x înălțime x adâncime): 45 mm x 154 mm x 126 mm
Metodă de montare: Fixare prin clipsare (șină DIN), Fixare cu șuruburi (placă)
Certificări
CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
Standarde
EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 (cu selector de fază), CSA C22.2 Nr. 60947-4-1 (cu selector de fază)
Condiții de mediu
Grad de protecție IP: IP20 conform IEC 60947-1 (panou frontal și terminale cablate), IP20 conform IEC 60947-1 (celelalte laturi), IP40 conform IEC 60947-1 (panoul frontal în afara zonei de conectare)
Temperatura ambiantă de funcționare: -25...60 °C pentru LUCM, -25...70 °C pentru LUCA, LUCB, LUCC, LUCD
Temperatura ambiantă de depozitare: -40...85 °C
Altitudine de funcționare: 2000 m
Rezistență la impact: 10 gn pentru contacte de alimentare deschise conform IEC 60068-2-27, 15 gn pentru contacte de alimentare închise conform IEC 60068-2-27
Rezistență la vibrații: 2 g (f=5-300 Hz) pentru contactele de alimentare deschise conform IEC 60068-2-27, 4 g (f=5-300 Hz) pentru contactele de alimentare închise conform IEC 60068-2-27.
